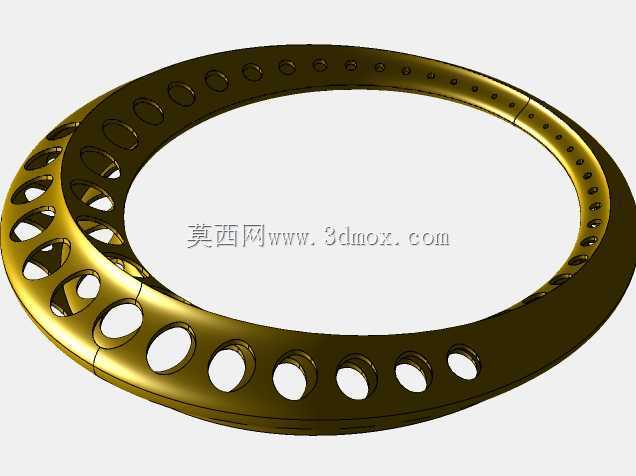

带均布镂空孔环形金属阀座结构

　　在工业流体控制管路系统中，这类带均布镂空孔的环形构件常作为硬密封阀座的配套支撑或节流调节环使用，常见于高压差工况的调节阀、轴流式止回阀内部，安装位置处于阀体流道与阀芯密封面的衔接区域，直接接触流经管路的高压介质，需要兼顾结构强度与介质通流的均匀性。从结构设计逻辑来看，环形基体采用等截面回转结构设计，整体壁厚沿周向保持一致，避免高压工况下出现应力集中导致的形变不均；周向排布的镂空孔采用大小渐变的排布方式，靠近介质流入侧的孔径更大，沿周向向另一侧逐步缩小孔径，这种设计并非为了减重，而是为了让流经环件的介质在进入阀芯密封区域前形成均匀的紊流缓冲，减少高速介质直接冲刷密封面造成的气蚀损伤，同时孔边缘全部做了R0.8的圆角倒钝处理，避免介质中的硬质颗粒在孔边卡滞造成密封面划伤。

　　从安装边界来看，该环形件的外径与阀体内腔的安装止口采用H7/h6的间隙配合，安装时可直接沿轴向推入止口定位，不需要额外的径向固定结构，内径尺寸与阀芯的导向轴外径保持2mm的单边间隙，避免阀芯往复动作时与环件内壁发生剐蹭；环件的轴向厚度根据对应阀门的公称通径匹配，常规DN200通径下厚度控制在18-22mm区间，两侧端面的平面度公差要求控制在0.02mm以内，安装后与阀体密封台阶、阀座密封垫完全贴合，避免出现介质内漏。

　　这类环件的材质通常选用沉淀硬化不锈钢或者铝青铜合金，表面做硬化处理后硬度可达HRC42以上，能够耐受含少量固体颗粒的介质长期冲刷，镂空孔的排布角度经过流场仿真验证，在阀门开度30%-70%的常用调节区间内，能够将介质流速在环件出口处的不均匀度控制在8%以内，大幅降低阀后流道的振动与噪声。在实际建模过程中，这类环形件需要先绘制回转基体的截面草图，通过回转命令生成基础实体，再通过圆周阵列命令生成不同孔径的镂空特征，阵列时需要注意大小孔的过渡区域要做平滑衔接，避免出现特征阵列失败的问题，同时所有镂空孔的拔模斜度控制在1.5°，方便后续采用精密铸造工艺加工时顺利脱模，不需要后续二次精加工孔壁。

　　在实际工况应用中，这类环件除了起到介质整流的作用，还能作为阀座的预紧支撑，当阀门关闭时，介质压力作用在环件背面，能够将软密封或者硬密封阀座均匀推向阀芯密封面，保证周向密封比压一致，避免局部密封比压不足导致的泄漏，同时环件上的镂空孔不会造成明显的压力损失，在额定流量下的压力损失仅为同长度实心环形流道的3%左右，不会影响阀门的整体流通能力。设计时还需要考虑环件的热胀冷缩余量，在高温工况（300℃以上）使用时，环件外径与阀体止口的配合间隙需要放大0.15-0.2mm，避免高温下材料膨胀导致环件卡在阀体内腔无法拆卸维护，同时环件的两个端面需要做研磨处理，表面粗糙度达到Ra0.8以上，保证与相邻密封件的贴合密封性。
