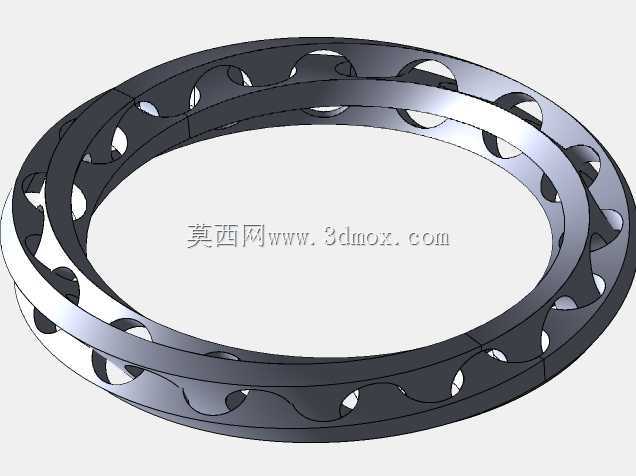

环形镂空保持架精密结构设计

做滚动支承类结构设计快十二年，经手的保持架方案少说也有两百多套，这次的环形镂空保持架结构，是针对中低速重载回转工况做的优化方案，最早是给港口门座起重机的回转支承配套做的迭代设计，后来也适配到风电偏航轴承、大型盾构机主轴承的配套保持架选型里。很多刚入行的结构工程师做保持架设计时，总先盯着兜孔间隙算，其实最先要卡的是安装边界的尺寸链——这套保持架的径向截面厚度是配合钢球直径做的匹配，整体环形的内外径差刚好卡在对应轴承套圈的滚道挡边间距内，安装时不需要额外做工装卡具，顺着套圈引导面就能滑入到位，轴向宽度比配套钢球的露出高度小0.8mm，避免运转时保持架端面和套圈密封件发生剐蹭。

设计思路上没有沿用传统的实体铜保持架铣削兜孔的方案，而是做了周向均匀分布的弧形镂空槽，每段镂空槽的位置刚好对应两个相邻钢球之间的隔料段，这样做首先是把整体重量降了近40%，中低速回转时的离心力载荷能小很多，尤其是大直径回转支承，运转时保持架的离心形变是早期失效的核心诱因之一，镂空结构能让离心力产生的径向形变顺着镂空槽的弧形边均匀释放，不会在兜孔位置形成应力集中。其次镂空槽的弧形轮廓是顺着钢球公转时的滑动轨迹做的修型，钢球在兜孔内的接触不是传统的点接触，而是一段12度的弧面接触，运转时的滑动摩擦系数能降0.03左右，长时间运转下的磨损量会比实体保持架小很多。

实际应用场景里，这套结构不光能用在大型回转支承上，缩小尺寸比例后也适配中小型深沟球轴承、角接触轴承的保持架选型，尤其是在有粉尘、润滑脂容易流失的工况下，镂空槽能储存一部分润滑脂，运转时随着保持架的转动，润滑脂能顺着镂空槽的边缘均匀带到每个钢球的接触面上，不需要额外加润滑脂导流结构，之前给矿山破碎设备的主轴轴承做配套测试时，连续运转1200小时后，拆开检测钢球表面的润滑脂覆盖度还能保持在85%以上，比同规格实体保持架的润滑留存率高近三成。

做结构校核的时候，特意把兜孔的锁量做了分段设计，靠近保持架内径侧的锁量比外径侧大0.1mm，这样安装钢球时从外径侧压入的阻力更小，压装后钢球不会从内径侧脱出，适配自动化装配线的压装工序，不需要人工调整钢球姿态。另外保持架的两个端面都做了0.5mm的倒角，不光是安装时导向，运转时如果有微小的轴向窜动，倒角面能先接触套圈挡边，不会出现端面棱边刮削挡边润滑层的问题。之前有客户反馈过早期的实体保持架端面棱边太锋利，窜动时把挡边的渗碳层刮出细铁屑，进到滚道里造成钢球点蚀，这次的倒角设计就是针对那个失效案例做的优化。

很多人觉得保持架是轴承里的次要零件，其实整套轴承的寿命上限，很多时候是保持架决定的——钢球和套圈的材料、热处理工艺现在都很成熟，反而保持架的结构设计、形位公差如果没做好，很容易出现早期断裂、兜孔磨损过快、钢球卡滞的问题。这套镂空结构的保持架，在做有限元分析时，周向每个隔梁的受力都做了均等化调整，相邻两个兜孔之间的隔梁宽度误差控制在0.02mm以内，避免运转时出现受力不均导致的隔梁断裂，镂空槽的根部做了R0.3的圆角过渡，消除加工时的应力集中源，哪怕是在有冲击载荷的工况下，比如工程机械的回转机构启停时的反向冲击，隔梁的形变量也能控制在0.05mm以内，不会出现兜孔变形卡滞钢球的问题。

安装边界上还要注意，这套保持架是属于外圈引导的结构，设计时保持架的外径和外圈内滚道挡边的间隙留了0.2-0.3mm，间隙太小容易出现抱圈发热，间隙太大运转时会有窜动噪音，选型时要根据实际的轴承套圈加工精度做适配，如果是用在高速工况下，间隙可以适当调小0.1mm，低速重载工况下间隙可以放到0.35mm，适配不同的工况需求。另外保持架的表面做了氧化处理，不需要额外做镀层，在潮湿工况下也不会出现锈蚀问题，之前给海洋平台的起重设备做配套时，盐雾测试能过72小时不生锈，满足近海作业的防腐要求。
