这款积木拼接式玫瑰摆件,核心采用模块化拼接设计思路,所有构件均遵循标准化积木接口逻辑,单块构件的拼接公差控制在0.1mm以内,保证拼接后无松动、无错位,同时可实现反复拆装重组,适配不同场景的摆放需求。从实际应用场景来看,该作品可作为桌面创意装饰摆件放置于办公工位、家居展架,也可作为拼装教学的实操案例,用于演示模块化结构的拼接逻辑,帮助初学者理解卡扣连接、定位配合的基础结构设计原理。

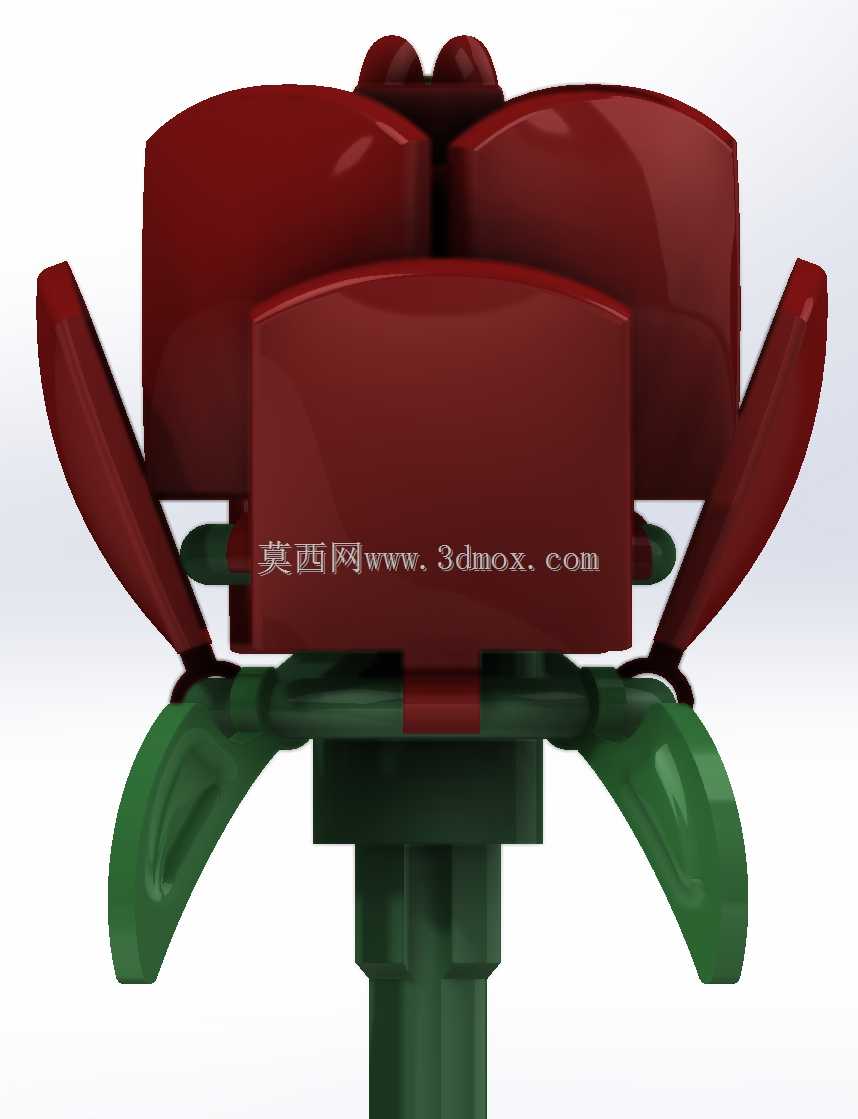

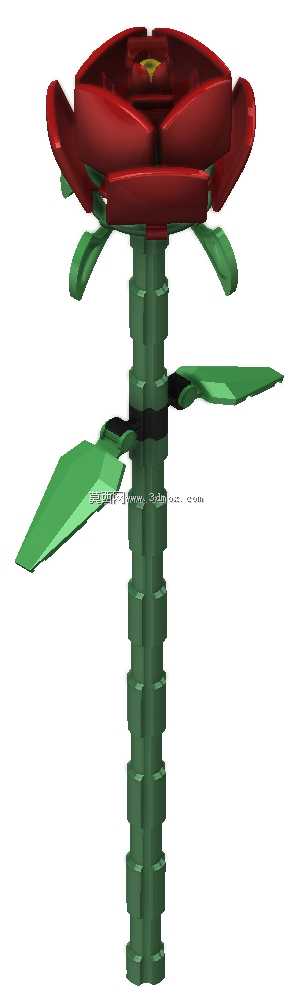

在功能特性层面,整体结构分为花头、花茎、叶片三个独立模块,花头部分采用分层叠装结构,外层花瓣向外舒展,中层花瓣向内收拢,内层花瓣围绕中心花蕊排布,每片花瓣的曲面弧度均经过反复调整,既还原真实玫瑰的花瓣层叠形态,又保证每块花瓣构件可单独拆卸替换,若某一瓣出现磨损可直接更换对应构件,无需整体报废。花茎部分采用分段式方柱拼接结构,每段方柱上预留标准积木拼接凸点,可根据摆放需求调整花茎整体长度,适配不同高度的展示容器;叶片部分通过卡扣结构与花茎连接,叶片表面做了仿叶脉的凹凸纹理处理,既提升视觉真实感,又能在拼接时作为受力点,方便拆装时施力,避免叶片边缘受力断裂。
从设计思路来看,整个作品优先考虑3D打印的成型可行性,所有构件均做了无倒扣处理,打印时无需添加支撑结构,减少后期打磨工作量;构件壁厚统一设置为1.8mm,既保证打印后构件的结构强度,不会因轻微磕碰出现碎裂,又能节省打印耗材,降低制作成本。拼接接口采用通用的积木凸点凹槽配合结构,凸点直径4.8mm,凹槽深度1.8mm,配合间隙0.08mm,既保证拼接时的顺畅度,不会出现过紧难以拆装的问题,又能保证拼接后的结构稳定性,正常摆放时不会出现花瓣脱落、花茎弯折的情况。
外形尺寸与安装边界方面,整体拼装完成后总高度约120mm,花头最大直径约95mm,花茎底部直径约16mm,摆放时仅需占用直径100mm以内的平面空间,适配绝大多数桌面置物架、小型展示台的摆放尺寸;若需要搭配花器使用,花茎可根据花器插口深度调整拼接段数,最小可适配插口深度20mm的小型花器,无需额外裁切构件。叶片向外延伸的最大距离为35mm,摆放时预留40mm的周边空间即可避免叶片与周边物体磕碰,不会占用过多展示空间。

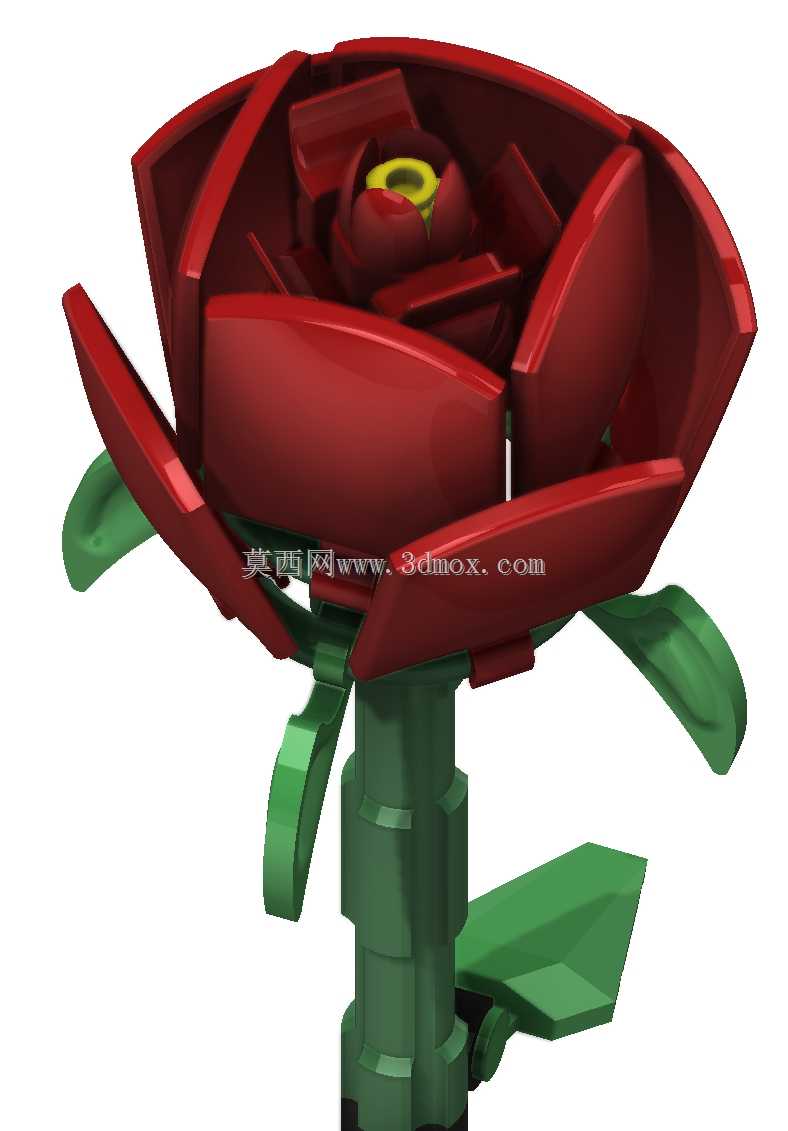

在结构细节处理上,花蕊部分采用黄、绿两色构件拼接,中心黄色构件做了内凹处理,模拟真实玫瑰的花蕊形态,同时该构件可作为花头的定位基准,所有内层花瓣均围绕该构件排布,保证花头整体的对称性,不会出现花瓣偏斜的问题。花瓣边缘做了0.2mm的圆角处理,避免拼装时划伤手指,同时提升整体的视觉柔和度,不会出现尖锐棱角带来的生硬感。花茎与花头的连接部位采用十字轴定位结构,拼接时可自动对正,无需反复调整角度,即可保证花头处于水平居中状态,降低拼装难度,即使是没有拼装经验的使用者也能快速完成组装。
