立柱式陶瓷一体台盆卫浴洁具结构设计

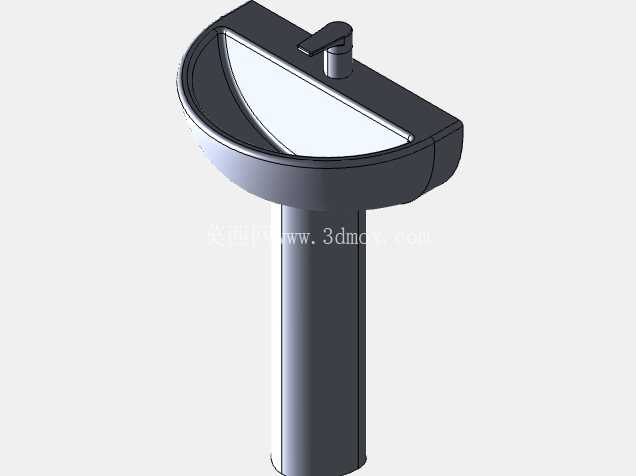

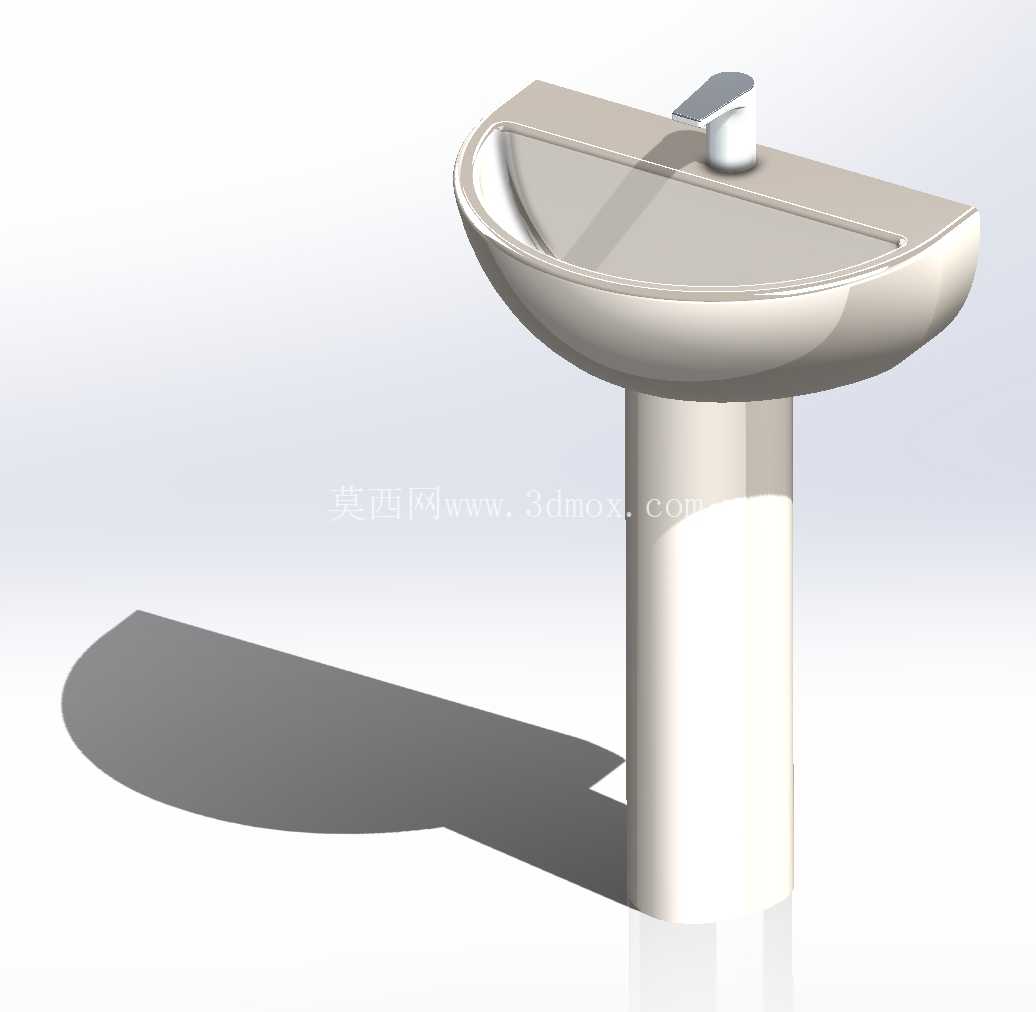

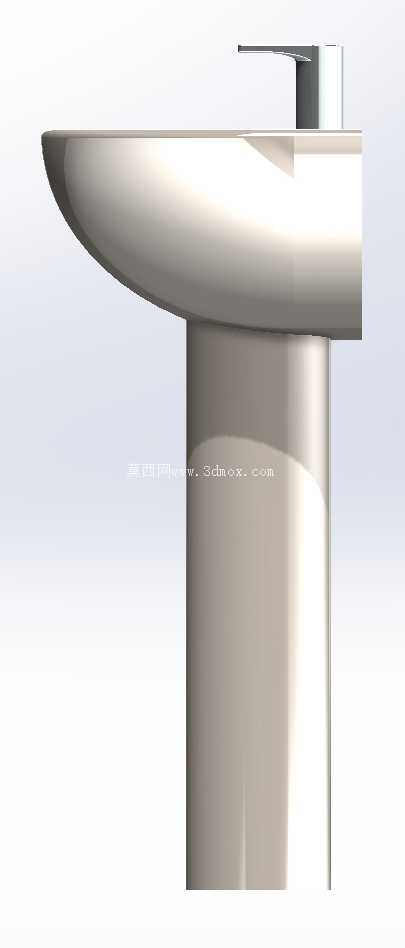

　　这款立柱式陶瓷台盆的建模设计，核心围绕小户型卫浴空间的落地安装场景展开，区别于挂墙式台盆对墙面承重的硬性要求，立柱结构可直接将盆体荷载传递至地面，适配轻质隔墙、老旧装修改造等无法在墙面预埋承重构件的安装场景，在民用住宅、快捷酒店、公共卫生间等场景中都有广泛应用。设计阶段首先明确了盆体的功能边界：台盆整体采用半圆弧形外轮廓，靠墙侧为平直边，安装时可完全贴合墙面，避免卫生死角，盆体深度控制在160mm左右，既可以满足日常洗漱时的蓄水需求，又能防止水花飞溅到台盆外，盆沿做了3°的内倾坡度，台面积水可自然回流到盆内，不会顺着外沿流到地面。立柱部分采用等径圆柱结构，上端与盆体底部的排水口精准对接，内部预留了直径50mm的排水管道走管空间，

　　可将下水管道完全隐藏在立柱内部，兼顾外观整洁度与后期检修的便利性，立柱底部做了10mm宽的平整法兰边，安装时通过玻璃胶与地面固定，无需额外打膨胀螺栓，降低对地面铺装的破坏。盆体后侧的台面上预留了龙头安装孔位，适配单柄冷热水混合龙头，孔位中心距离墙面40mm，符合常规卫浴龙头的安装尺寸规范，孔位周边做了加厚处理，避免龙头安装紧固时出现陶瓷开裂的问题。建模过程中对陶瓷件的壁厚做了均匀化处理，整体壁厚控制在8mm，盆体与立柱衔接的位置做了圆弧过渡，既可以降低陶瓷烧制过程中的应力集中问题，减少成品开裂的概率，也能让整体线条更流畅。安装边界方面，这款台盆的总宽度为600mm，前后深度为480mm，

　　安装时左右两侧各预留至少50mm的操作空间即可，总占用地面投影面积不足0.3㎡，非常适合面积极小的卫生间使用。盆体内部的下水口设置在盆腔后侧最低点，与立柱内的管道直连，排水坡度为5°，可快速排净盆内积水，减少积水残留形成的水垢。整个模型的曲面过渡均做了G2连续处理，还原陶瓷产品光滑圆润的质感，结构上拆分了盆体、立柱、龙头三个独立部件，可单独导出用于产品渲染、结构干涉检查、安装模拟等不同的设计环节，也可作为卫浴场景搭建的基础构件使用。
