折叠式多层木质阳台晾晒置物架结构设计

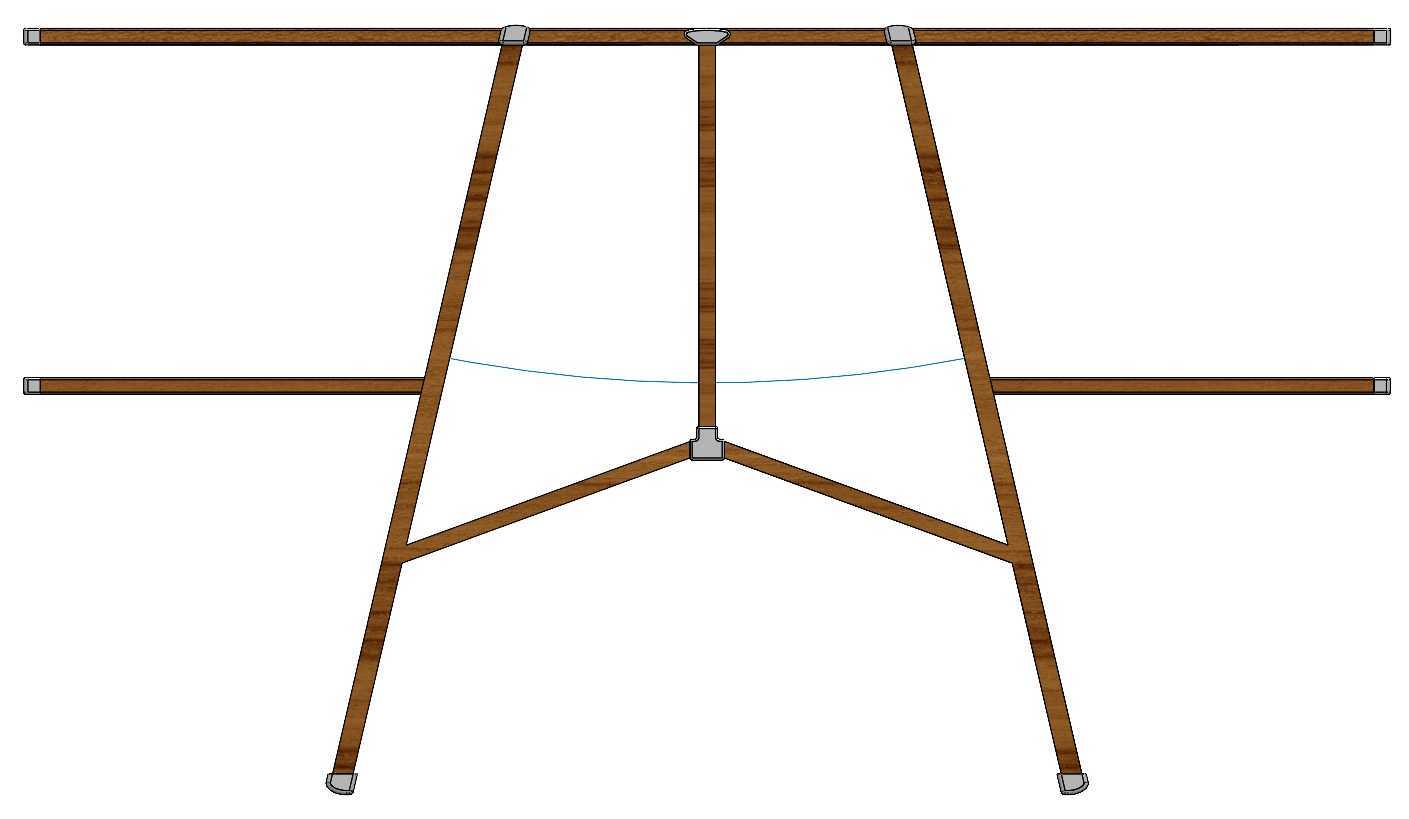

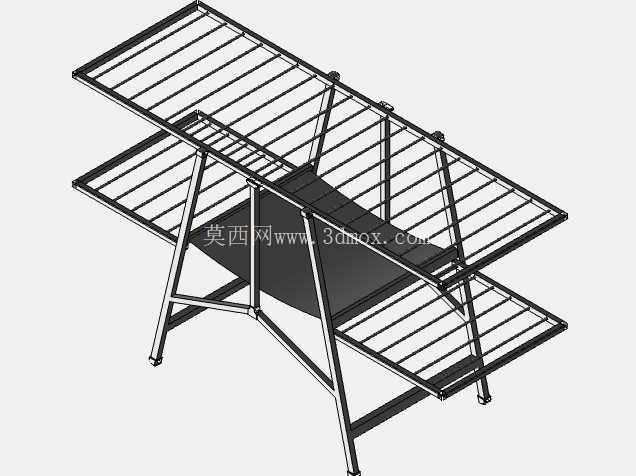

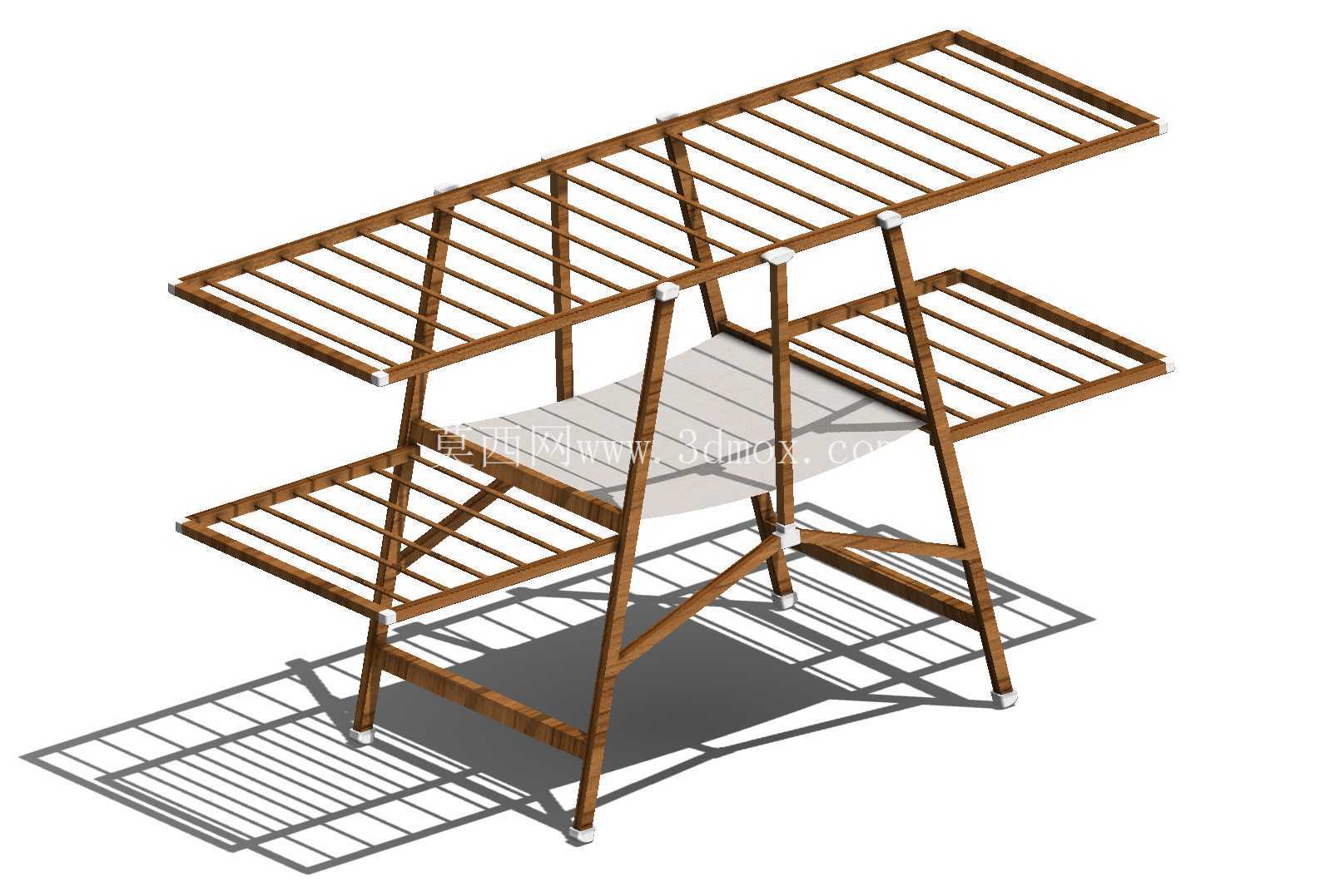

　　日常居家场景中，晾晒置物类产品的结构合理性直接决定使用体验，这款折叠式多层晾晒架的设计，完全围绕小户型阳台、庭院露天区域的实际使用需求展开，没有冗余的装饰结构，所有杆件的排布都服务于承重与收纳两个核心目标。从实际使用场景来看，这类晾晒架主要承担两类功能：上层的格栅式平面可用于平铺晾晒针织衣物、毛衣等易变形的织物，避免悬挂晾晒导致的衣物拉长变形；中层的置物平面可临时放置待晾晒的衣物篮、晾晒夹等小物件，下层的格栅结构同样可用于晾晒鞋袜、小型布艺制品，多层结构的排布充分利用垂直空间，在有限的占地范围内拓展出更多晾晒面积，相比单杆式晾衣架，平铺晾晒的结构更适配无法悬挂的织物品类。结构设计上采用X型交叉折叠支架作为核心支撑，支架节点处采用铰接连接，无需额外工具即可完成展开与收纳，折叠后整体厚度可压缩至100mm以内，可轻松塞入阳台缝隙、床底等狭小储物空间，解决了固定式晾晒架占用空间、无法灵活移动的痛点。支架的杆件截面尺寸经过承重校核，每一层格栅平面的均匀承重可达到15kg，满足日常家庭晾晒的负载需求，支架底部的支脚带有防滑垫，在瓷砖、木质地板等光滑地面放置时可避免滑移，同时防止支脚刮花地面饰面。格栅结构采用等间距排布的杆件，杆件间距控制在30mm，既保证了晾晒时的通风透气性，避免织物因为积水闷捂产生异味，又能防止小件织物、鞋袜从格栅缝隙掉落。中间的置物平面采用整面的平板结构，边缘带有微小的上翻挡边，放置小物件时不会因为轻微碰撞滑落。整体外形尺寸在展开状态下为长1070mm、宽930mm、高610mm，这个尺寸边界适配绝大多数普通住宅的阳台宽度，放置在阳台侧边不会遮挡通行空间，也不会超出阳台护栏的安全范围，即使在庭院露天使用，这个尺寸也可轻松放置在露台、草坪区域，不会占用过多活动空间。设计过程中充分考虑了不同使用场景的适配性，整体结构没有尖锐的外露棱角，所有杆件的端部都做了圆角处理，日常使用时不会磕碰划伤；木质杆件的表面做了防水耐磨涂层处理，即使长期在露天环境下接触雨水、阳光照射，也不容易出现变形、开裂的问题，日常清洁只需用湿抹布擦拭即可，维护成本极低。铰接节点的阻尼经过调试，展开后支架可自动锁止在工作角度，不会因为轻微受力出现意外折叠，收纳时只需轻抬支架中部即可解锁折叠，操作力度适配全年龄段用户，无需过大的扳动力度。从结构建模的角度来看，这款产品的所有杆件都采用参数化建模方式，格栅杆件的间距、支架的开合角度都可根据实际生产需求快速调整，可衍生出不同尺寸、不同层数的系列化产品，适配不同大小的使用空间。相比市面上常见的金属材质晾晒架，木质结构的视觉效果更温润，和居家、庭院的装修风格适配性更强，不会出现金属架冰冷突兀的视觉感受，同时木质材料的自重更轻，整体成品重量控制在8kg以内，单人即可轻松移动位置，可根据日照角度灵活调整摆放位置，最大化利用日照条件完成织物晾晒。
