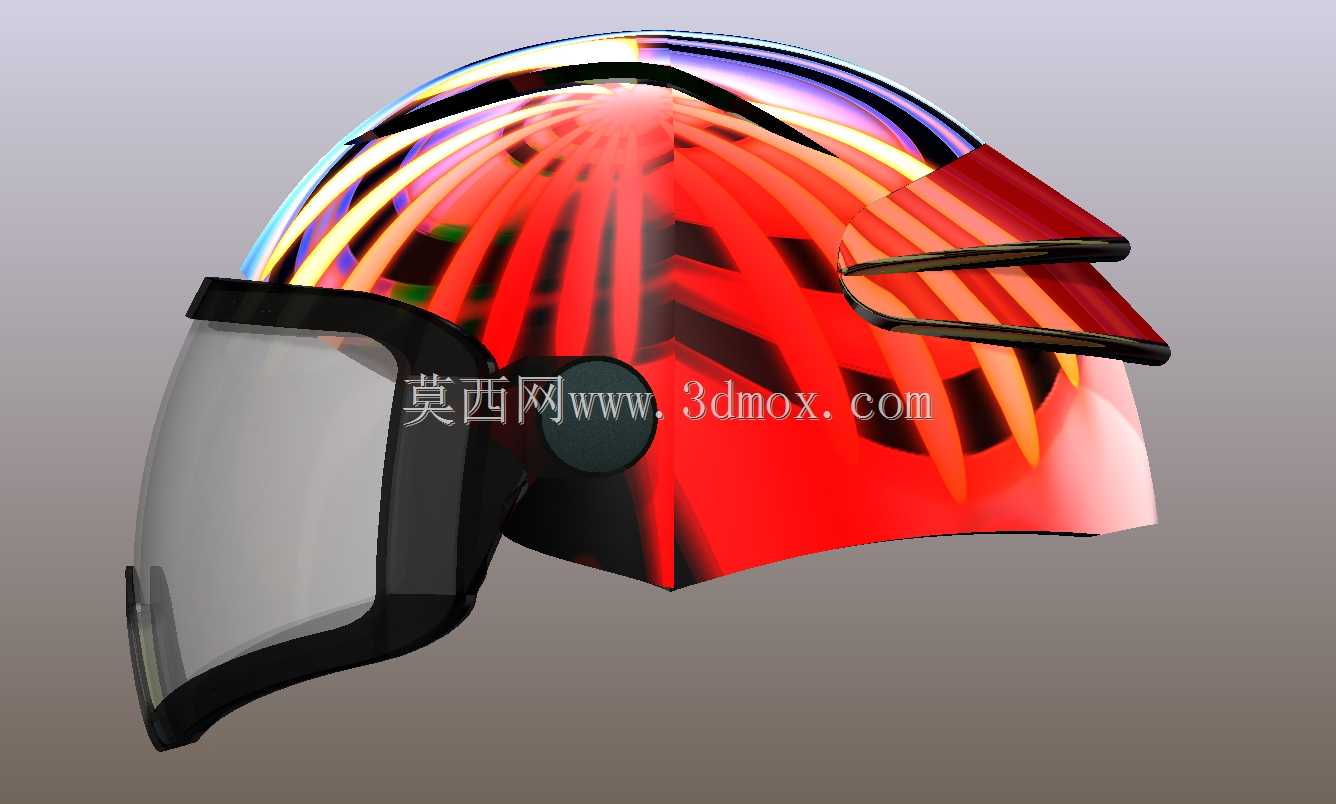

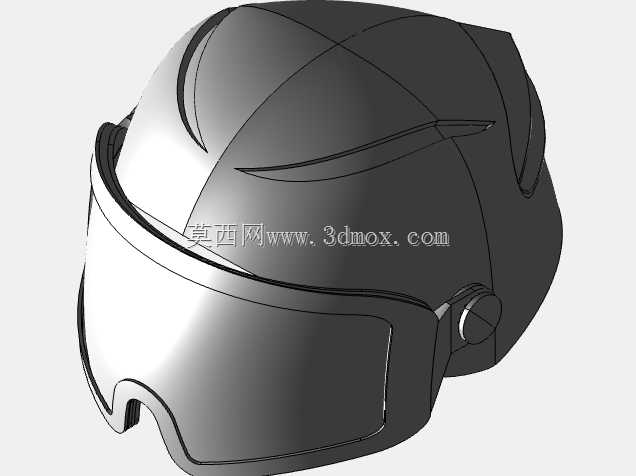

带透明面罩曲面防护头盔结构设计

这款头部防护装备的结构设计，核心围绕头部防护的实际使用场景展开，日常作业、骑行、特种操作场景下，头部防护的核心需求首先是壳体的抗冲击性能，其次是佩戴贴合度与视野通透性，设计过程中没有采用常规的等厚壳体方案，而是选择加厚曲面作为主体承载结构，就是为了在同等材料用量下，通过曲面的弧度分散外部冲击载荷，避免外力直接集中作用在头部接触区域。

从结构实现逻辑来看，整个壳体的成型逻辑完全依托曲面特征搭建，没有使用过多的实体拉伸或者切除命令，核心构建步骤首先是通过放样特征搭建头盔主体的基础轮廓，放样过程中提前预留了面罩安装位、侧面调节旋钮的安装边界，以及壳体后部的通风结构预留槽，避免后期反复修剪曲面出现曲率断层。边界曲面的使用主要集中在面罩与壳体的衔接区域、壳体边缘的卷边结构处，这部分区域如果直接用拉伸实体做，很容易出现应力集中的锐角，在实际受冲击时容易出现壳体开裂的问题，用边界曲面做顺滑过渡后，整个壳体的曲率连续，载荷传递路径更顺畅。

修剪与草图切割特征主要用在功能区域的开孔与结构分割上，比如侧面的旋钮安装座，需要先在主体曲面上绘制对应尺寸的草图轮廓，通过曲面修剪切除多余部分，再搭建旋钮安装的贴合曲面，保证旋钮安装后和壳体外表面齐平，不会出现突出的棱角，避免使用过程中剐蹭到周边物体。面罩部分的结构设计，首先考虑的是视野范围，垂直方向的视野角度覆盖了正常平视到下视30度的范围，水平方向覆盖双目余光的全部区域，面罩边缘做了内嵌式的卡槽结构，和壳体前端的凸起导轨配合，不需要额外加装固定螺丝就能实现面罩的上下翻转，翻转的阻尼感通过侧面旋钮内部的摩擦片结构实现，这部分的安装边界在主体曲面搭建时就已经预留了2mm的安装间隙，不会出现装配干涉。

从安装边界与尺寸适配来看，头盔主体的内部轮廓参考了国内成年人头围的通用尺寸范围，内部预留了15mm的缓冲层安装空间，缓冲层和硬壳体之间预留3mm的空气流通间隙，避免长时间佩戴时闷热积汗。壳体后部的调节结构安装位，通过曲面切割出了宽度20mm的调节带滑槽，调节带的行程覆盖了54cm到62cm的头围范围，适配绝大多数成年使用者的头型尺寸。壳体顶部的加强筋结构没有采用额外的实体凸筋，而是通过曲面的弧度变化形成隐性的加强结构，既保证了壳体的整体强度，又不会因为外凸的筋条影响整体外观的流畅性，同时减少了壳体成型时的材料堆积问题。

实际使用场景中，这类曲面结构的头盔相比传统拼接结构的头盔，整体重量更轻，因为没有多余的拼接法兰和固定结构，整体壳体的重量可以控制在400g以内，长时间佩戴不会给颈部造成过大负担。曲面的流线型外形也能减少骑行或者快速移动时的风阻，同时降低风噪，提升使用体验。面罩部分采用透明曲面结构，和面部轮廓保持30mm以上的安全距离，即使受到正面冲击，面罩变形也不会直接接触到面部，同时曲面的面罩结构相比平面面罩，抗冲击性能提升40%以上，不容易被飞溅物击穿。

设计过程中需要特别注意曲面之间的曲率连续性，尤其是主体壳体和侧面通风结构的衔接处，如果出现G0连续的硬边，不仅外观上有明显的拼接痕迹，受冲击时硬边位置会成为应力集中点，很容易从这个位置出现壳体碎裂。所有的曲面修剪都要保证修剪边界的顺滑，避免出现尖角或者锯齿状的轮廓，草图切割时的轮廓线全部采用样条曲线过渡，保证切割后的曲面边缘和相邻曲面能够顺滑衔接。壳体边缘的卷边结构采用等距曲面加厚实现，卷边的厚度比主体壳体厚1.2mm，提升边缘的抗磕碰能力，避免日常使用中边缘磕碰后出现掉渣或者开裂的问题。

从装配逻辑来看，整个头盔的零件数量控制在5件以内，分别是主体壳体、透明面罩、侧面阻尼旋钮、后部调节带、内部缓冲衬垫，所有零件的安装位都在主体曲面设计时同步预留，不需要后期在实体上二次打孔或者切割，减少了加工工序，也避免了二次加工对壳体整体强度的破坏。面罩的翻转角度限位通过壳体上的曲面凸台实现，不需要额外加装限位销，凸台和面罩侧边的卡槽配合，限制面罩最大上翻角度为120度，不会因为翻转角度过大碰到壳体顶部造成结构损坏。
