带安装底座的弯管式鼓风机外壳结构

这款鼓风机外壳主要应用在工业通风、车间除尘、小型物料气力输送系统的风机端，作为风机叶轮与外部风道的衔接承力部件，既要承担内部气流的导流作用，也要为风机整体提供安装固定的结构支撑，同时隔绝高速运转的叶轮与外部环境，避免杂物卷入流道造成设备损坏，也能降低气流外泄产生的风噪。从实际使用场景来看，这类弯管结构的外壳常适配侧出风式的中压鼓风机，安装空间多为设备侧方的紧凑区域，弯管的转向角度直接决定了出风方向与外接风道的对接路径，不需要额外加装弯头转接件，能减少风道接口的风阻损失，也能压缩整套通风系统的安装占用空间。

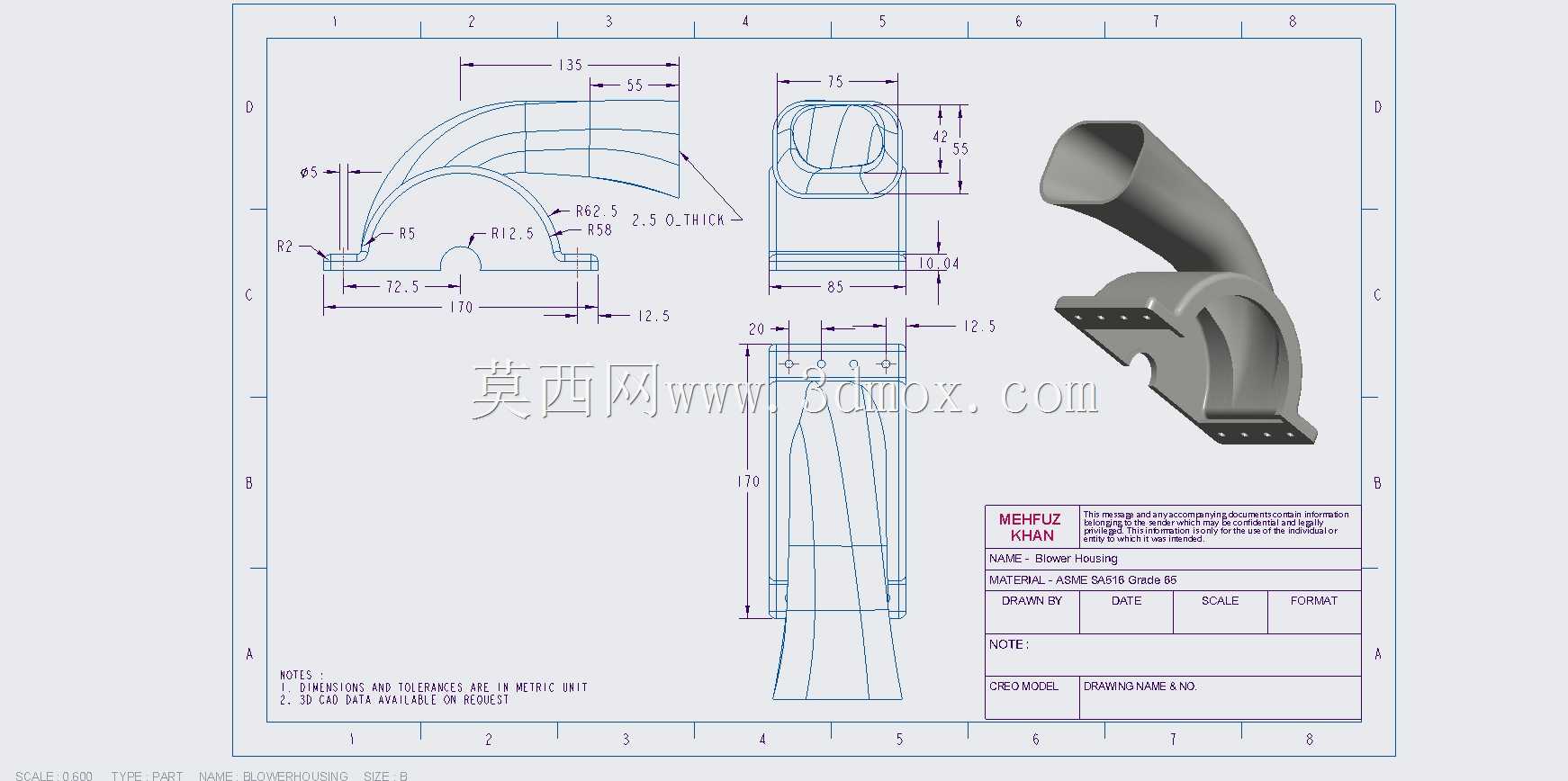

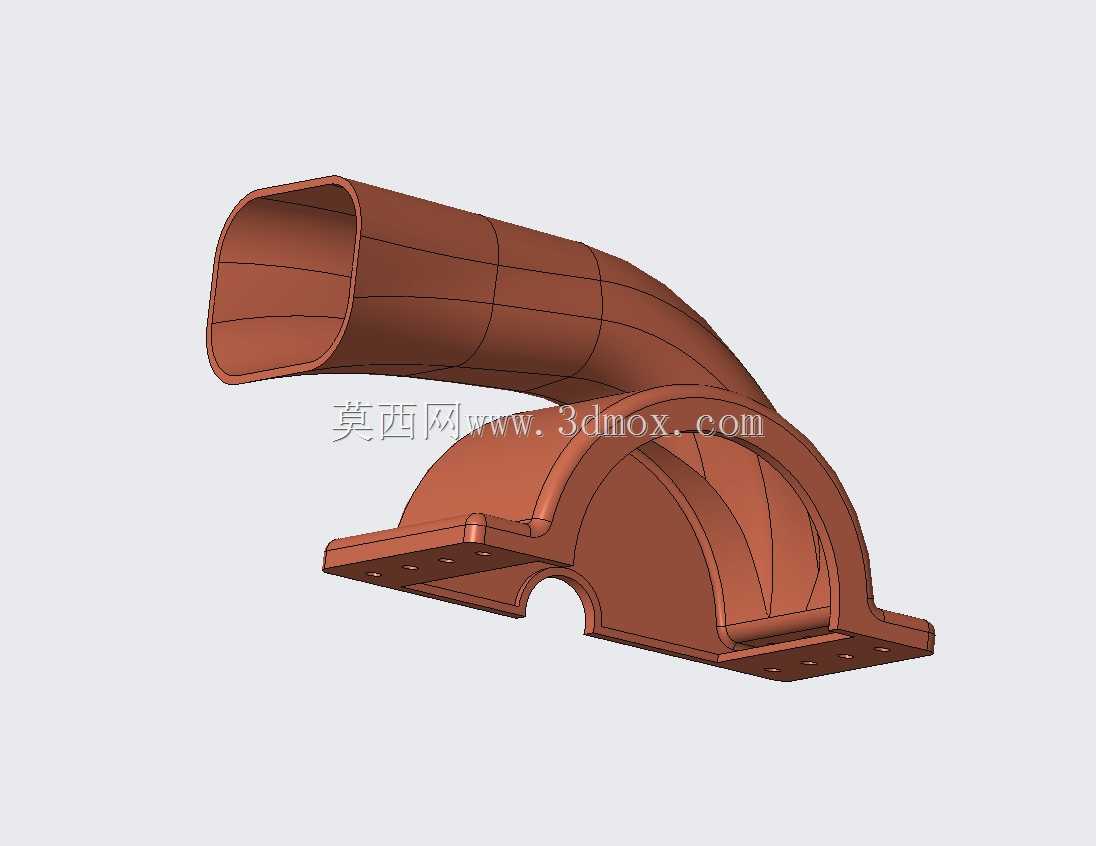

设计过程中首先要兼顾气流流通的平顺性，整个弯管段的内壁采用连续顺滑的曲面过渡，没有突兀的折角或者截面突变，避免气流在拐角处形成涡流造成风压损失，弯管的截面从靠近叶轮侧的半圆弧衔接段逐步过渡到端部的扁圆形出风口，截面变化率控制在合理区间，保证气流流速均匀变化，不会出现局部流速骤升引发的振动噪音。下部的安装底座采用带翻边的法兰式结构，底座上预留了对称分布的安装孔位，孔位间距匹配常规中压鼓风机的机体安装尺寸，安装时可以直接通过螺栓将外壳与风机主机、叶轮端盖锁紧固定，底座与弯管衔接的位置做了圆弧过渡加强，避免长期受气流脉冲振动出现焊缝或者钣金接缝开裂的问题。

从安装边界来看，整个外壳的下部底座为平面安装基准面，安装时需要保证基准面与风机机体的贴合面完全贴合，密封垫的压缩量控制在1到2毫米之间，避免出现漏风问题；弯管端部的出风口为扁圆形结构，外接风道时需要匹配对应截面的软连接或者硬法兰，接口处的抱箍或者螺栓锁紧位置要均匀分布，防止局部受力过大造成端口变形。整个壳体采用钣金工艺加工，通过扫描混合的方式拆分曲面展开料，加工时先将各分片钣金件通过冲压成型出对应的曲面弧度，再通过焊接或者咬边工艺拼接成整体，拼接完成后需要对内壁的接缝做打磨处理，保证内壁光滑无凸起，避免长期使用过程中积尘或者挂附输送的物料颗粒。

在结构强度设计上，弯管的弯折段外侧因为长期受气流冲刷，适当增加了钣金的壁厚，同时在弯管与底座衔接的受力集中位置，设置了隐性的加强筋结构，不需要额外增加外置加强筋就能提升壳体的刚性，避免风机高速运转时壳体产生共振。壳体的半圆弧下罩部分完全匹配叶轮的转动外径，与叶轮之间预留了均匀的安全间隙，既不会因为间隙过大造成气流回流损失风压，也不会因为间隙过小出现叶轮擦碰外壳的故障。实际选型适配时，需要核对出风口的截面尺寸与系统需求的风量是否匹配，同时确认底座安装孔的中心距与所配风机的机体孔位一致，弯管的转向角度要符合现场风道的排布方向，避免安装后出现风道弯折过度的问题。日常维护过程中，这类钣金外壳只需要定期检查安装螺栓的紧固状态，以及内壁的积尘情况，不需要做特殊的防腐处理，常规使用环境下的钣金厚度完全可以满足抗锈蚀、抗振动的使用要求，相比铸造成型的外壳，钣金结构的重量更轻，加工周期更短，小批量定制时调整曲面参数也更加灵活，不需要开模就能适配不同参数的鼓风机机型。
