两款差异化曲面造型电脑鼠标结构设计

　　日常办公与电竞场景中，鼠标作为核心人机交互输入外设，其握持贴合度、曲面过渡顺滑度直接决定长时间使用的疲劳度与操作精准度，本次完成的两款鼠标结构设计，分别针对不同握持习惯的用户群体做了曲面逻辑区分，没有沿用公模的固定曲面参数，从手掌贴合的受力分布出发重构了外表面的曲率走向。先从实际使用的受力逻辑来看，趴握用户的手掌根部会完全贴合鼠标尾部上表面，指根搭在鼠标左右键的中段位置，因此第一款造型的尾部曲面做了更大的抬升弧度，横向曲率半径控制在42mm左右，纵向从尾部最高点到前端按键处做了12度的平缓下沉，保证手掌搭放时没有局部硌手的硬棱，侧裙位置的内凹弧度匹配拇指与无名指的自然弯曲角度，握持时手指不需要刻意发力夹紧就能稳定控制鼠标位移。

　　抓握与捏握用户更多依靠手指指尖控制鼠标，手掌根部不会完全贴合鼠标表面，因此第二款造型的整体高度做了压低处理，尾部最高点比第一款低7mm，左右键的表面曲率做了更陡的过渡，方便指尖快速按压触发，侧裙的收腰幅度更大，横向最窄处宽度比第一款窄5mm，适配指尖捏持时的施力角度。两款模型的曲面构建没有采用统一的放样路径，第一款的主体曲面通过多组截面线渐进拟合完成，侧裙与上盖的交界棱线做了R0.8mm的圆角过渡，既保留了造型的线条感，又不会在握持时产生割手感；第二款的上盖曲面采用双曲率连续的构建方式，滚轮周边的曲面做了局部下沉处理，滚轮安装位的下沉深度为2.3mm，预留出标准滚轮组件的安装空间，按键与上盖的分型缝沿着曲面曲率走向布置，缝隙宽度控制在0.3mm，既满足注塑生产的脱模要求，又不会让分型缝破坏整体曲面的视觉完整性。

　　从安装边界来看，两款鼠标的内部腔体都预留了标准PCB板的安装位，腔体长度方向的有效安装空间为68mm，宽度方向为38mm，高度方向根据两款造型的不同分别预留了18mm和15mm的空间，能够兼容常规的光学传感器组件、微动开关与锂电池仓，不需要额外调整内部元器件的布局就能完成装配。侧裙位置的曲面厚度均匀控制在2.2mm，满足注塑成型的壁厚要求，避免出现缩痕、填充不足的生产缺陷，上盖表面的红色装饰条采用嵌件装配的结构设计，装饰条的安装槽沿着侧裙棱线走向布置，槽深0.8mm，装配后装饰条与上盖表面的高度差控制在0.1mm以内，不会出现凸起刮手的问题。

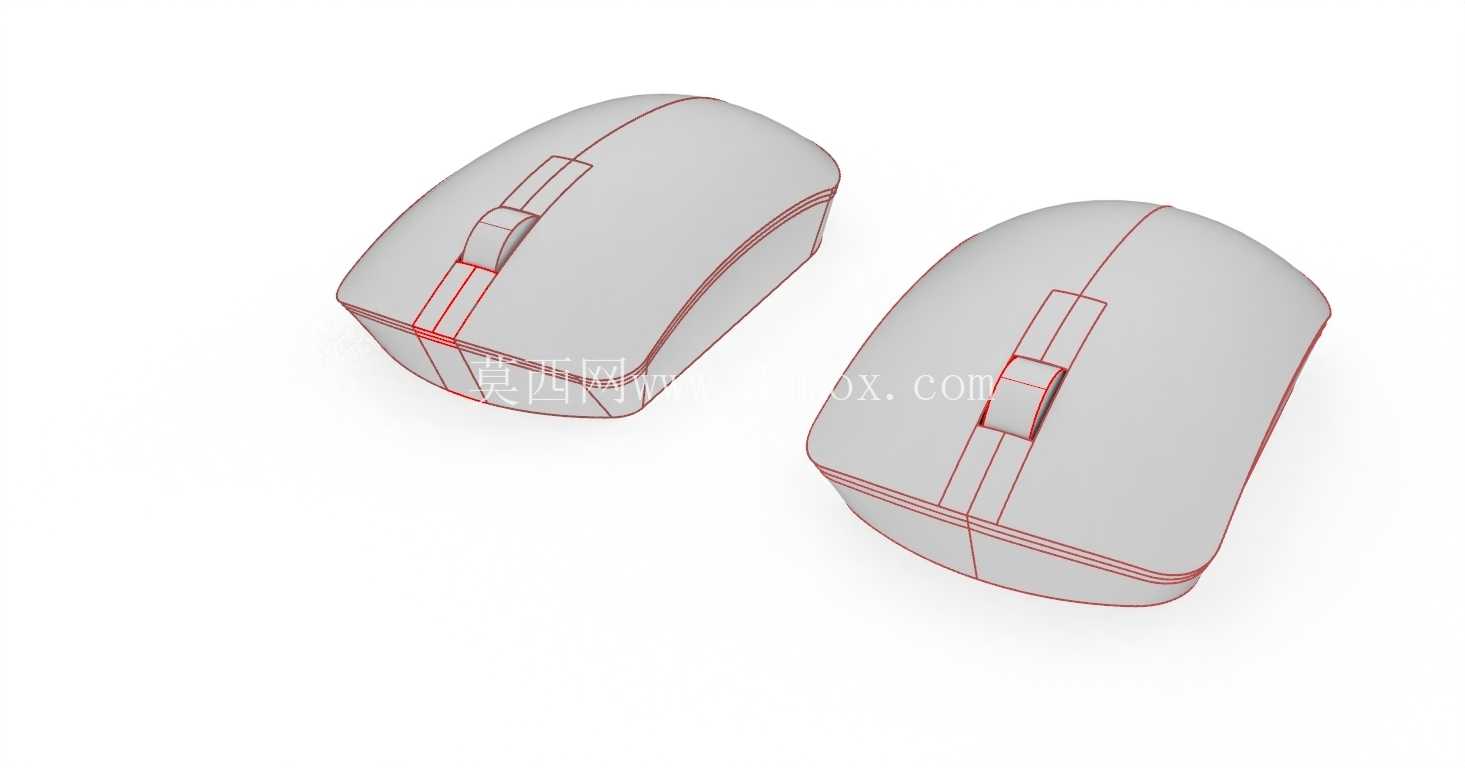

　　实际建模过程中对两款曲面的曲率连续性做了反复调整，第一款的曲面重点保证G2连续，让表面反光过渡均匀，没有局部的曲率突变，适合做类肤涂层的表面处理；第二款的曲面在按键位置做了局部的曲率强化，让线条感更突出，适合做亮面烤漆的表面处理。两款造型的底部平面度都控制在0.1mm以内，保证鼠标放置在桌面时不会出现翘曲晃动，脚贴安装位的下沉深度为0.4mm，适配标准厚度的特氟龙脚贴，安装后脚贴表面与底部平面的高度差为0，保证滑动时的平顺性。从使用场景的适配性来看，第一款的大曲面贴合设计更适合长时间办公场景，用户长时间握持不会因为局部受力集中产生手掌酸痛的问题；第二款的低背收腰设计更适合快速移动的电竞场景，指尖能够快速发力完成小范围的精准操作与大范围的快速甩动。两款模型的外表面没有多余的装饰凸起，所有棱线都做了圆角处理，避免日常使用中磕碰产生的锐角划伤，同时曲面的顺滑过渡也能减少表面积灰，日常清洁时只需要擦拭表面就能完成清理，没有容易藏污纳垢的死角。
