雷暴海域航行状态海军舰艇仿真场景

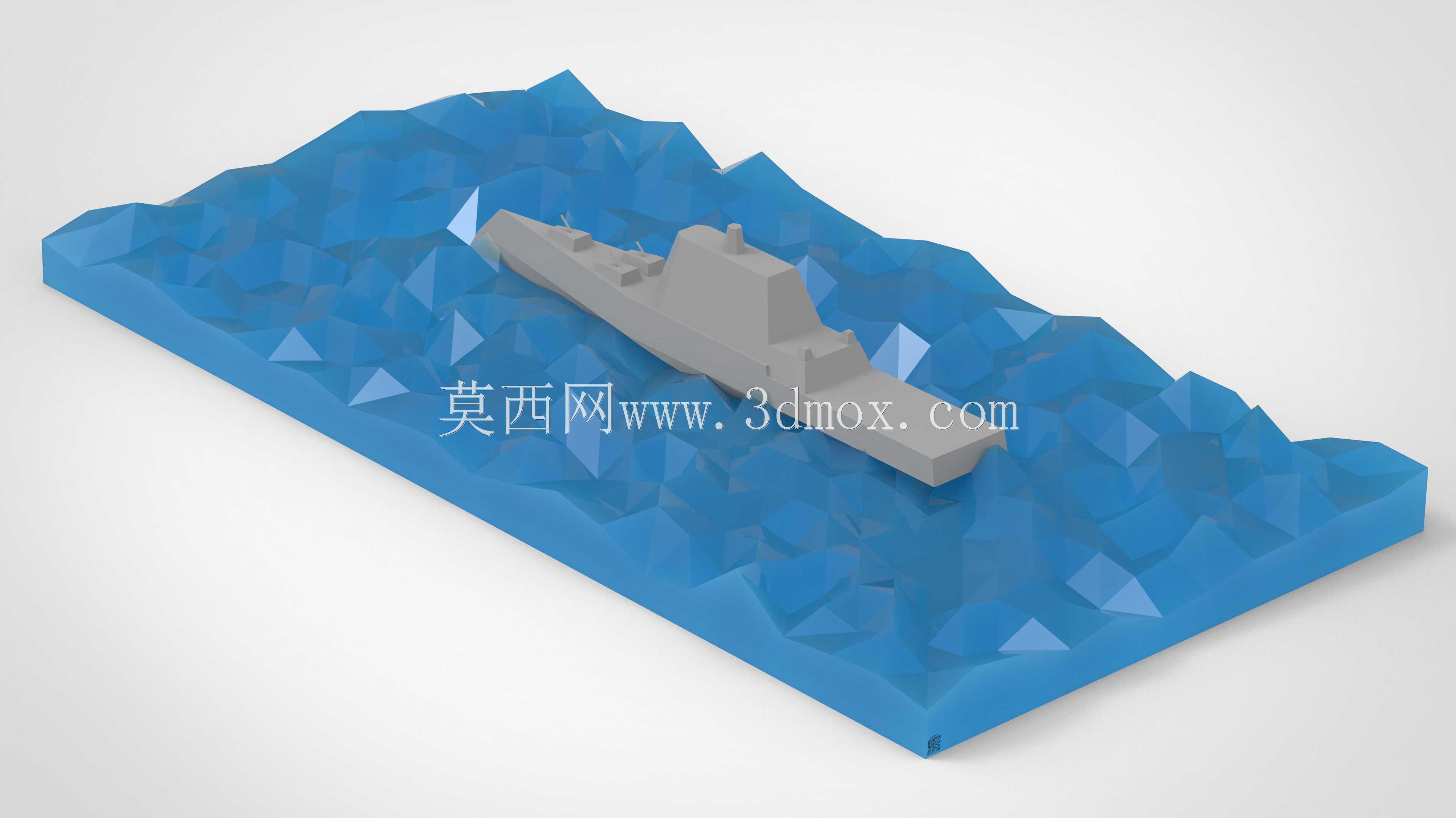

　　做船舶雷电防护仿真的同行应该都清楚，开阔海面的舰艇遭遇雷暴天气时，雷击附着点的判定一直是防护设计的核心难点，这套场景模型就是针对这类仿真需求搭建的，完全贴合实船航行时的海面扰动状态，没有做过度的艺术化简化。整个场景的核心是还原高海况雷暴天气下，舰艇在起伏浪面的真实姿态，海面部分没有用常规的平滑曲面做示意，而是采用多边形离散化的几何结构，模拟破碎浪、波峰起伏的不规则形态，每一处浪面的凸起高度都参考了对应海况下的实测波高数据，避免仿真时因为海面几何过于平滑，导致电场分布计算出现偏差。

　　舰艇本体的几何建模严格按照现役主战舰艇的上层建筑轮廓做等比例还原，从舰艏的舷弧、主甲板的设备布置到上层建筑的桅杆、雷达基座的突出结构都做了几何保留，没有做圆角过渡这类会影响雷击点判定的简化处理——毕竟雷电先导的发展路径对金属突出物的曲率极其敏感，哪怕是几厘米的几何简化，都可能导致仿真得出的雷击附着区域和实船测试结果出现偏差。在场景的装配边界上，整个浪面承载平台的尺寸设定参考了舰艇长度的3.5倍，舰艇在浪面的位置没有放在几何中心，而是偏移到平台纵向三分之一处，对应航行时舰艏迎浪的实际姿态，浪面的起伏走势也顺着舰艇航行方向做了梯度变化，舰艏位置的浪峰高度更高，舰艉区域的浪面相对平缓，还原航行时兴浪对姿态的影响。

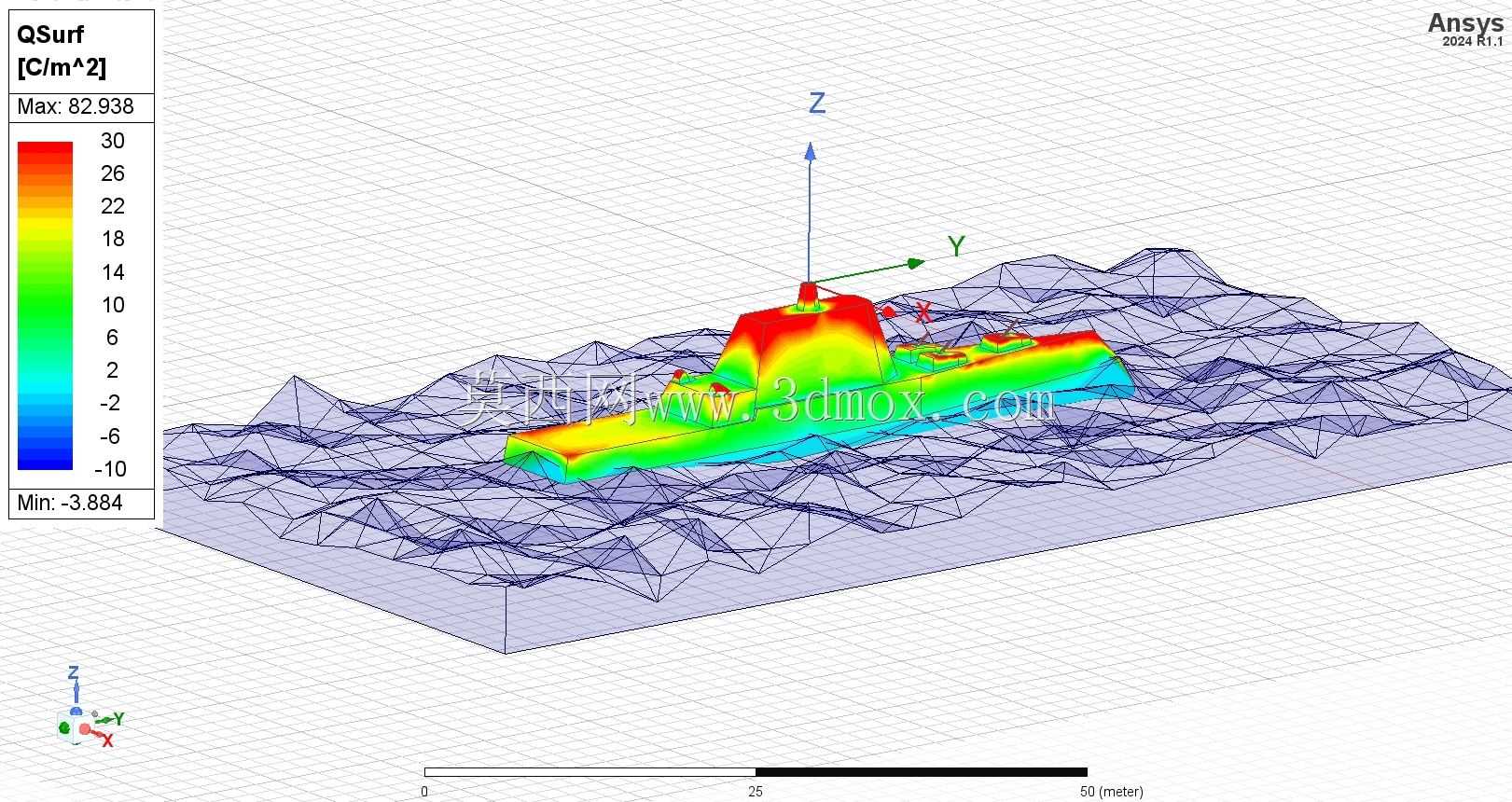

　　做这类仿真场景的时候，很多新手容易犯的错误是把海面做成完全平整的平面，或者把舰艇和海面做刚性绑定，忽略浪面起伏带来的舰艇姿态倾角，这套模型里舰艇的横摇、纵摇角度都参考了雷暴天气下对应吨位舰艇的实测摇摆幅值，舰体和浪面之间没有出现穿模，接触区域的几何贴合度足够支撑后续的电场仿真计算，不需要二次调整几何干涉。从功能层面来说，这套场景可以直接导入电磁仿真软件做雷击附着点模拟，也可以导入渲染软件做航行状态的可视化演示，浪面的多边形结构在做网格划分的时候，可以根据仿真精度需求灵活调整网格密度，浪峰、舰艇上层建筑这些电场集中的区域可以做局部网格加密，远离舰艇的远场浪面区域可以适当放大网格尺寸，平衡仿真计算的效率和精度。

　　另外要注意的是，场景里的浪面几何没有设置厚度，是单层的面结构，在做涉及海面导电特性的仿真时，需要单独给浪面赋上对应海水电导率的材料属性，舰艇本体默认是整体金属结构，上层建筑的非金属突出件如果有仿真需求，可以单独拆分几何面赋对应的材料参数。整个场景的坐标系原点设置在舰艇底部的龙骨中心位置，方便后续导入仿真软件时和实船的坐标系做对齐，不需要额外做坐标偏移调整，浪面平台的边缘做了平缓的高度过渡，不会因为边缘的几何突变导致电场计算出现边缘效应，影响仿真结果的准确性。
