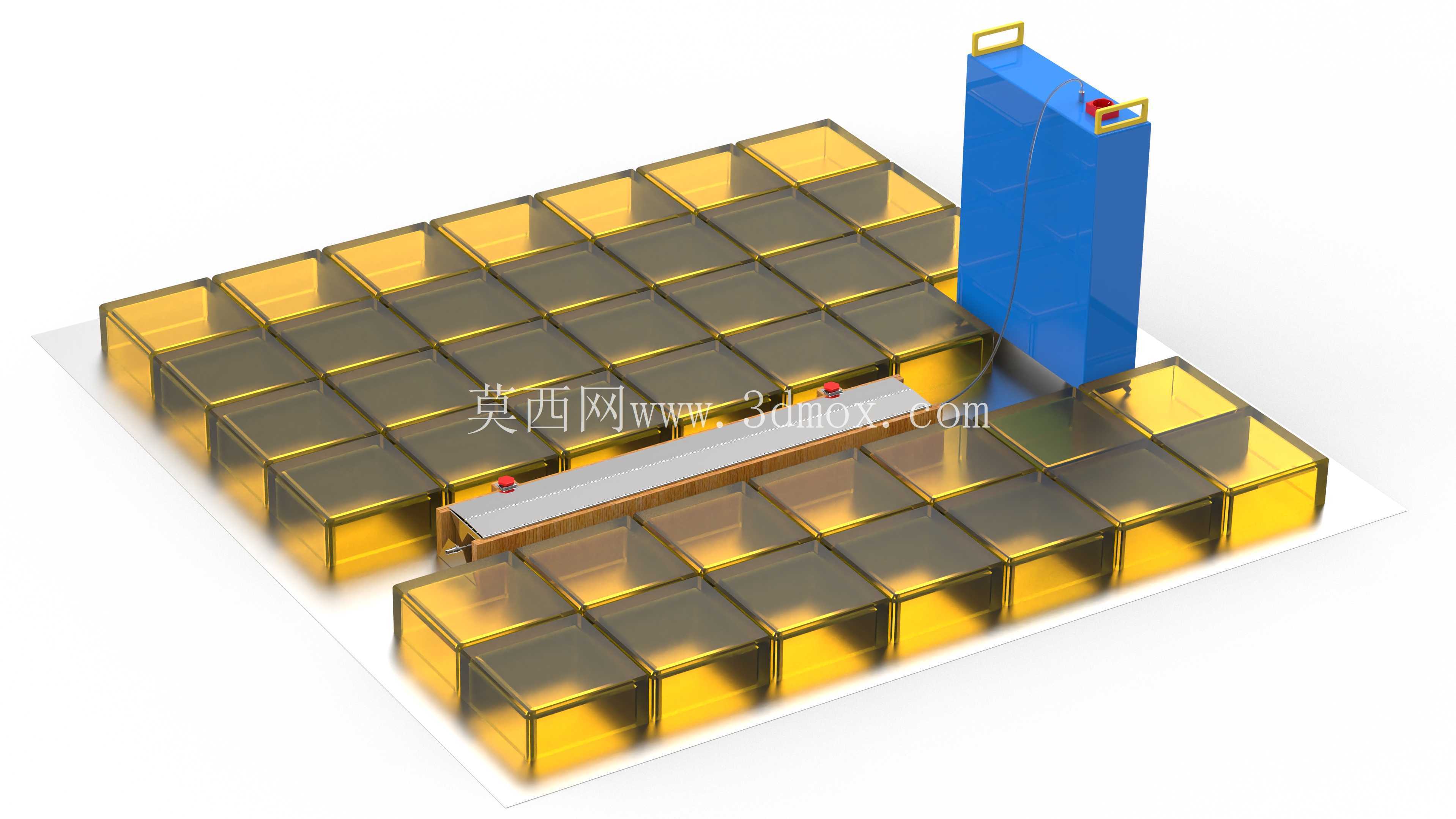

在电磁兼容实验室的日常测试场景中,电快速瞬变脉冲群抗扰度测试是评估电子、电气设备端口抗扰性能的核心项目之一,这套测试装置正是为匹配IEC61000-4-4标准要求搭建的专用测试工装,主要用于模拟实际工况中开关器件切换、继电器触点弹跳、感性负载通断时产生的快速瞬态脉冲噪声,验证被测设备在这类瞬态干扰下的工作稳定性。从结构设计逻辑来看,装置的耦合夹部分采用了低介电损耗的绝缘基材作为主体支撑,耦合极板与被测线缆之间的间距经过反复校准,既保证脉冲信号能够以容性耦合的方式稳定注入被测回路,又避免极板与线缆直接接触带来的阻抗失配问题,耦合段的有效长度严格控制在标准要求的1m范围内,两端的过渡圆弧结构可以减少信号在耦合段端部的反射,保证注入脉冲的波形畸变率控制在标准允许的阈值内。

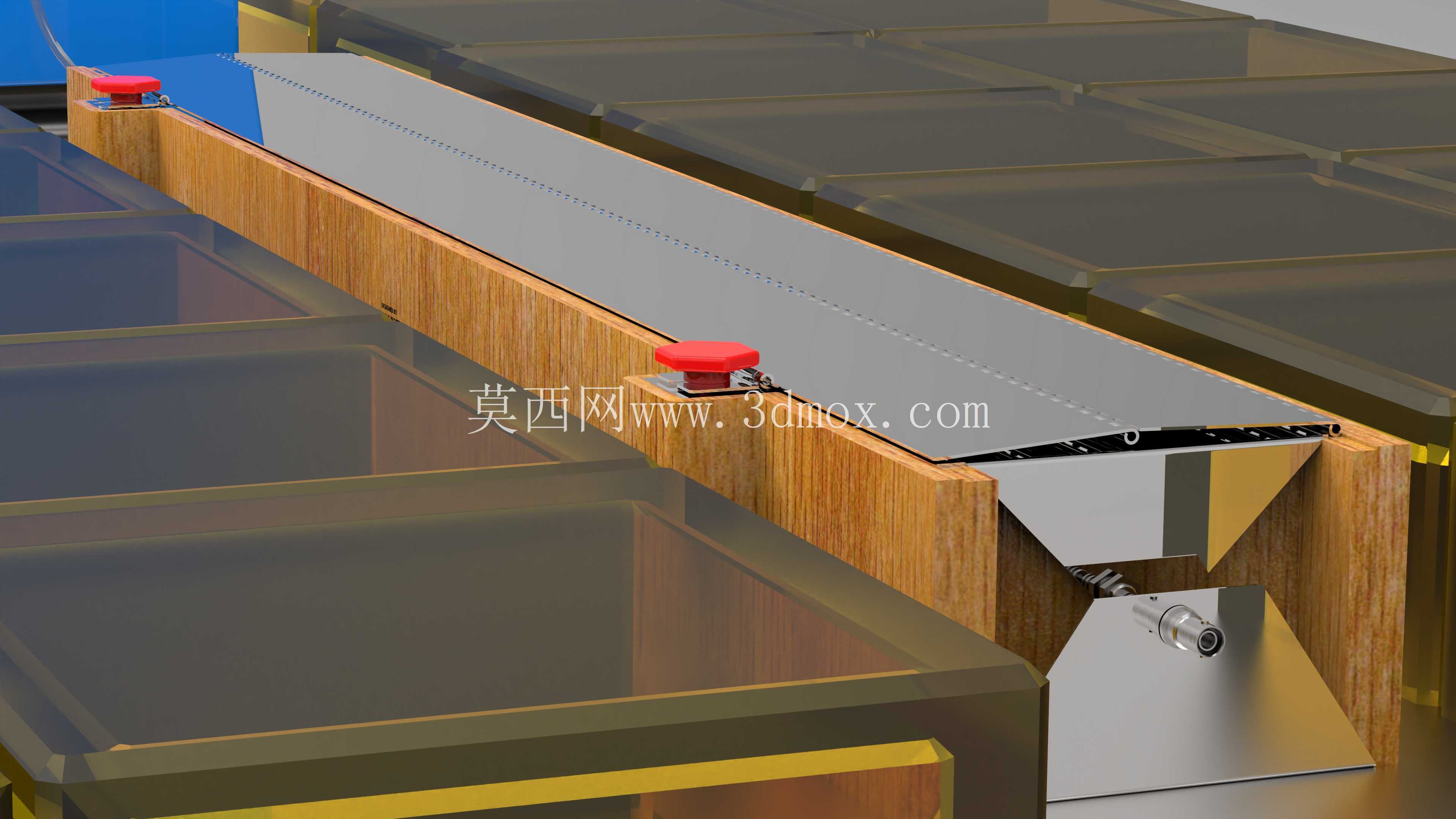

装置的脉冲输出端采用了同轴屏蔽结构设计,内部的阻抗匹配网络采用50Ω标准阻抗配置,从脉冲发生器输出端口到耦合夹的连接路径全程做了连续屏蔽处理,屏蔽层两端采用360°环接方式接地,避免脉冲信号在传输路径中向外辐射,影响实验室其他测试区域的背景电磁环境,同时也能防止外界的电磁噪声串入测试回路,导致测试结果出现偏差。考虑到不同规格被测设备的测试需求,装置的安装底座设计了可调节的固定工位,被测设备放置区的台面采用绝缘防静电材质,台面下方预留了标准接地铜排的安装位置,接地铜排与实验室主接地网的连接采用多股编织铜带,连接点的接触电阻控制在4mΩ以内,保证干扰脉冲的泄放路径阻抗稳定。

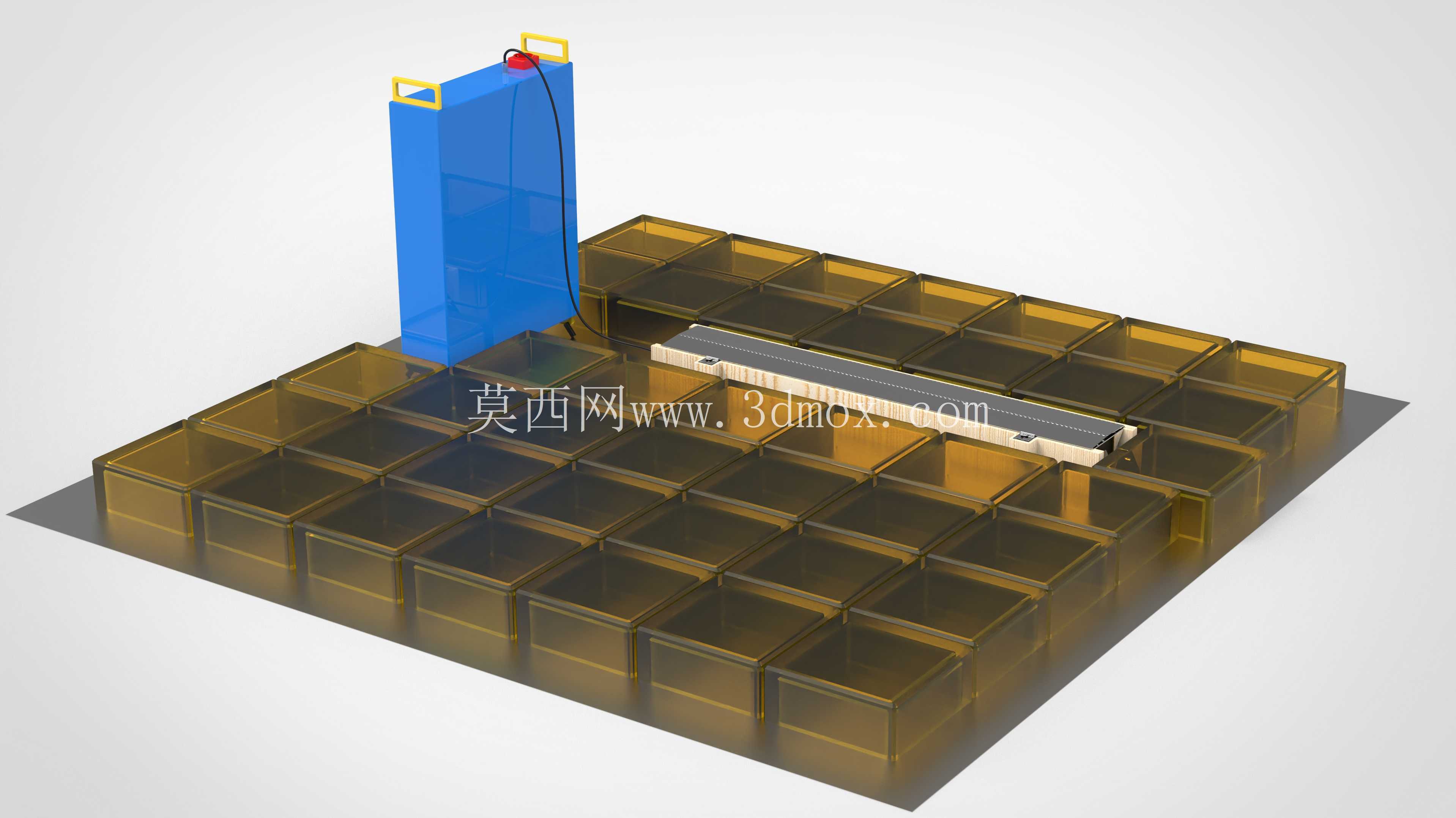

测试时被测线缆需要平直穿过耦合夹中心位置,线缆两端的弯曲半径不小于线缆直径的10倍,避免线缆弯折带来的特性阻抗变化影响耦合效率,耦合夹与被测设备端口之间的线缆长度严格控制在0.5m以内,多余的线缆不能盘绕放置,需平直展开在绝缘台面上,防止盘绕线缆产生的寄生电感改变脉冲波形的上升沿与持续时间参数。装置的脉冲注入回路中集成了去耦网络模块,能够在向被测端口注入干扰脉冲的同时,阻止脉冲信号反向串入供电电网或者辅助测试设备,避免对实验室供电系统造成污染,去耦网络的插入损耗参数经过校准,在测试频段内的阻抗特性符合标准要求,不会因为去耦网络的接入改变被测端口的正常工作阻抗。

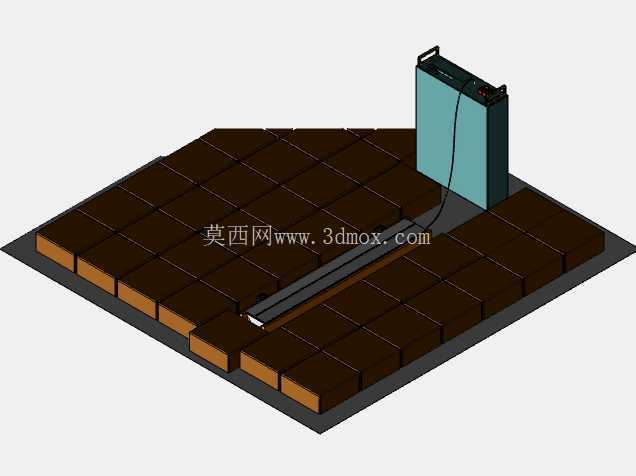

从安装边界来看,整套装置的主体耦合部分宽度为1.2m,深度为0.3m,安装时需要在耦合夹两侧预留至少0.8m的操作空间,方便被测线缆的布设与连接,装置底部距离地面的高度为0.8m,与实验室现有测试台的高度保持一致,不需要额外配置增高支架即可直接对接现有测试工位。在实际测试应用中,这套装置可以覆盖交流电源端口、直流电源端口、信号端口、控制端口等不同类型端口的EFT测试需求,针对不同类型的端口只需要更换对应的耦合适配模块即可,不需要重新调整整个装置的安装位置,适配模块与耦合夹主体采用快插式连接结构,连接触点采用镀金处理,减少多次插拔带来的接触电阻变化,保证不同测试项目之间的参数一致性。装置的结构件全部采用非磁性材质加工,避免金属磁性材料对脉冲磁场分布造成影响,所有外露的结构边缘都做了圆角钝化处理,防止测试人员操作时被尖锐边角划伤,同时也避免尖端放电对测试波形产生干扰。在日常校准过程中,只需要将校准用的同轴负载连接到耦合夹的输出端,即可通过脉冲发生器的反馈端口检测耦合效率,不需要拆解装置的任何结构部件,校准点的位置设计在装置侧面的易操作区域,日常维护时可以快速完成性能核查,保证测试数据的溯源性与准确性。
