交错流道结构特斯拉流体阀

　　在流体输送系统的特殊工况选型中，无运动部件的单向导通元件一直是可靠性需求场景的核心选型方向，这类元件不需要依赖阀芯、弹簧、密封件等活动构件实现通断控制，从根源上规避了运动磨损、卡滞、密封失效等常见故障点，在含微小杂质流体、长周期免维护工况、高低温极端环境下的适配性远高于传统止回类阀件。这款交错流道结构的特斯拉流体阀，核心设计逻辑依托流体的惯性效应与附壁效应实现单向导通，正向流动时流体沿主通路顺畅通行，流阻被控制在极低水平，反向流动时流体会被交错布置的环形、弯折流道拆分引导，形成多股相互对冲的扰流，大幅提升反向流动的阻力，实现无需外力驱动的单向止回功能。

　　从实际应用场景来看，这类阀件可适配微流量流体输送回路、燃料电池冷却系统、化工试剂定量输送管路、航天航空流体控制系统等对可靠性要求极高的场景，尤其是在无法定期开展维护、流体介质带有细微颗粒、工作温度区间跨度大的工况下，不存在活动构件被颗粒卡滞、密封件老化失效的问题，长期运行的稳定性优势十分突出。在结构设计层面，这款阀件的流道采用连续光滑的弯管拼接成型，没有传统阀件的突扩、突缩截面，也不存在活动配合间隙，流体正向通过时的局部压力损失远低于同通径的弹簧式止回阀，同时因为没有密封副的接触磨损，长期运行后不会出现密封面冲刷磨损导致的反向泄漏量上升问题。

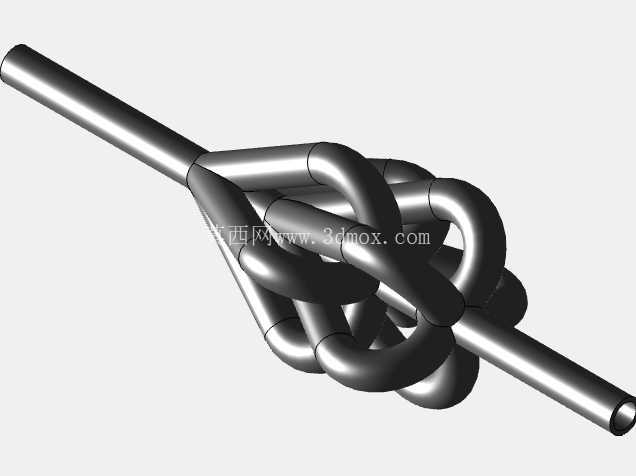

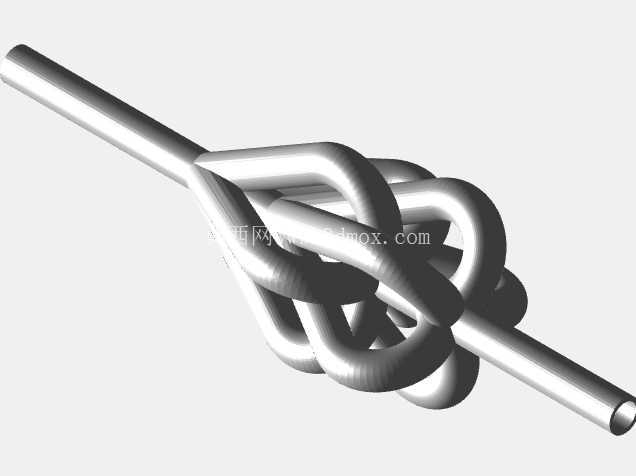

　　从安装边界来看，这款阀件采用直通式的进出接口布局，两端接口同轴度保持一致，可直接串联接入同通径的流体管路中，不需要额外预留操作空间用于阀芯检修、执行机构安装，整体外轮廓为沿管路轴向延伸的交错管簇结构，径向尺寸仅比同通径管路大30%左右，在紧凑安装空间内的适配性更强。设计过程中需要重点关注各段弯管的曲率半径、分流口的切入角度、环形回路的长度匹配参数，曲率半径过小会导致正向流阻大幅提升，切入角度偏差会导致反向扰流对冲效果不足，无法达到预期的反向止回阻力，环形回路的长度需要匹配对应流速下的流体行程，确保反向流动时各股分流能够在交汇点形成充分的动量抵消，避免出现反向直通的流道。

　　在流体特性适配层面，这款阀件的导通特性与流体的雷诺数直接相关，针对不同粘度的流体介质，需要调整流道的截面尺寸与弯折角度，高粘度流体因为附壁效应更强，可适当减小环形回路的弯折角度，降低正向流动的阻力损失，低粘度流体则需要增加分流流道的数量，提升反向对冲的阻力系数。和传统的被动式止回阀相比，这款阀件不存在开启压力阈值，即使是极低压力、极低流速的流体也可以顺利正向通过，不会出现因为弹簧预紧力导致的低压下无法导通的问题，在微流量输送、重力自流管路中的适配性更强。同时因为整体结构为一体化的连续流道，可采用金属3D打印、精密铸造、注塑等工艺一次成型，不需要后续的装配工序，生产过程的一致性更容易控制，批量生产时的品质稳定性更高。

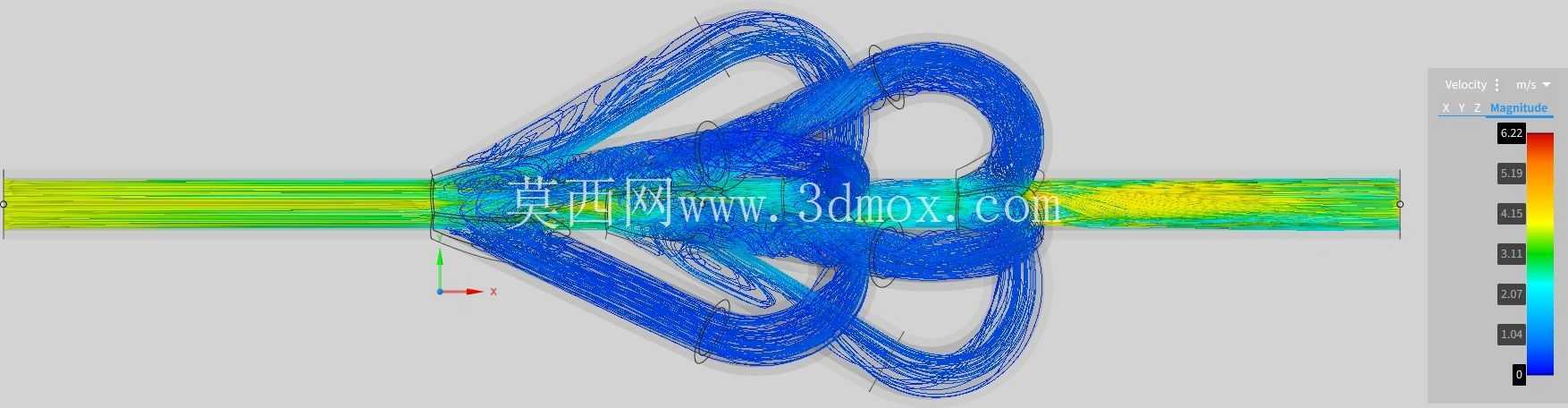

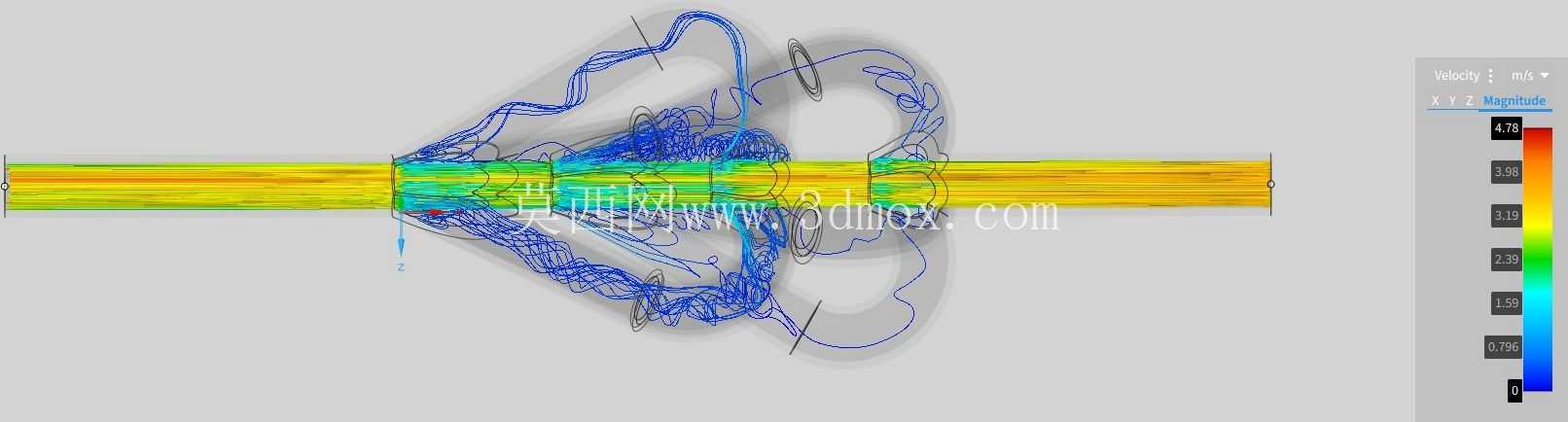

　　在流场仿真验证阶段，需要分别对正向、反向不同流速下的流阻特性进行模拟，确认正向流阻与反向流阻的比值达到设计要求，同时要关注流道内部的局部低压区位置，避免出现气蚀风险，尤其是在液体介质输送场景下，局部压力低于饱和蒸气压会产生气泡，长期运行会造成流道壁面的气蚀损伤，设计时需要对弯管处的过渡圆角进行优化，分散局部低压区的范围。对于需要集成在复杂流体回路中的场景，这款阀件可以直接和周边管路、其他功能元件一体化设计打印，不需要额外的连接接头，进一步减少管路的泄漏点，提升整个流体系统的集成度与可靠性。
