带集成提手的便携盛装果汁壶结构设计

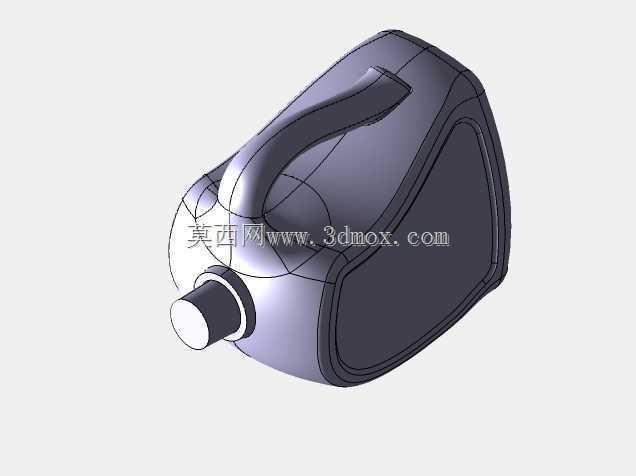

　　先看壶身的主体轮廓，采用扁平方正的圆角过渡造型，而非传统圆形壶身，这样的设计首先解决了冰箱侧门格、车载杯架的适配问题，扁形结构的厚度方向尺寸控制在85mm以内，刚好能嵌入常规家用冰箱侧门的储物格，放置时不会因为圆形截面滚动滑落，平放在桌面时接触面积更大，即使受到轻微碰撞也不容易倾倒。顶部集成的一体化提手是整个结构的设计重点，提手的内圈轮廓按照成年人四指弯曲的弧度做了偏移，握持时的受力面宽度达到28mm，不会像细提手那样长时间拎取勒手，提手与壶身的连接位置做了渐变加厚过渡，从提手最薄处的4mm壁厚平滑过渡到壶身主体的3mm壁厚，避免连接处出现应力集中，即使满装液体拎取，连接处的形变也能控制在0.2mm以内，不会出现长期使用后连接处开裂的问题。这款便携盛装壶的结构设计，最初是面向餐饮门店现制饮品外带、家庭户外聚餐饮品分装的实际场景展开的，在做曲面构建之前，先梳理了实际使用中的几个核心痛点：常规瓶装饮品容器握持受力点集中在瓶身，盛装1.5L以上液体时单手握持易打滑，倾倒时壶身重心偏移容易洒漏，闲置堆叠时壶身凸起结构过多无法嵌套，占用仓储与运输空间。整个壶身的曲面构建完全基于DXF轮廓线逐层放样生成，没有使用自由曲面随意拉扯，每一段轮廓都对应实际使用的功能边界。

　　壶嘴部分做了内收式的导流结构，出口处的内径控制在12mm，倾倒时液体能形成稳定的柱状流，不会顺着壶身外壁流淌，壶嘴根部做了一圈高度2mm的挡液环，倾倒结束后残留的液滴会顺着挡液环回流到壶内，不会污染壶身外壁。壶身的底部做了内凹5mm的支撑脚，四个支撑点分布在壶身底部的四个圆角位置，放置在不平整的桌面时能通过微小的形变自适应贴合，不会出现放置不稳晃荡的情况，同时内凹的底部结构也让壶身可以稳定堆叠在同型号壶的顶部，堆叠时上层壶的底部刚好嵌入下层壶的顶部轮廓，仓储运输时的堆叠高度能比同容量圆形壶降低15%左右。

　　在壁厚设计上，整个壶身采用等壁厚3mm的结构，适合采用吹塑或者注塑工艺批量生产，曲面过渡处的圆角半径都控制在R3以上，避免生产过程中出现应力发白或者填充不满的问题，提手位置的内表面做了细微的防滑纹理凸起，不用额外粘贴防滑胶条就能提升握持摩擦力。从实际使用的场景来看，这款壶除了盛装果汁，也可以用来盛装常温饮用水、自制凉茶等液态饮品，壶身的扁平结构也方便贴附产品标签，标签粘贴区域做了0.5mm的内凹平面，贴标时不会因为曲面弧度出现标签翘边的问题。

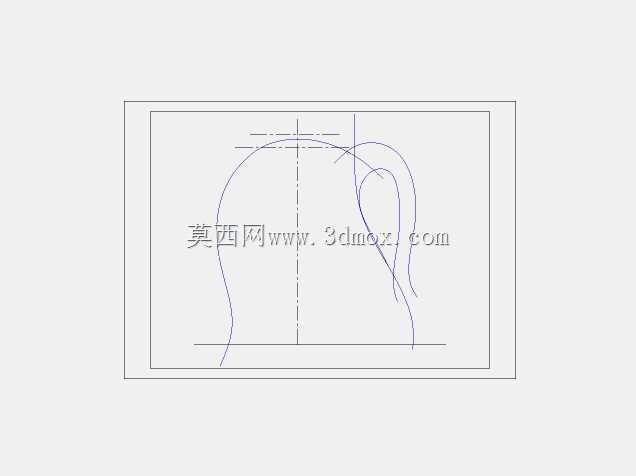

　　在建模过程中，所有的曲面都通过导入的DXF二维轮廓线进行放样、缝合、加厚，每一个截面轮廓都对应实际的尺寸边界，没有随意调整曲面控制点，确保后续开模时能直接提取曲面数据进行模具加工，不需要二次重构模型，壶身的拔模角度统一设置为1.5度，所有朝向开模方向的结构都没有倒扣，不需要额外设计抽芯结构，能有效降低模具加工成本和生产时的不良率。另外考虑到清洗的便利性，壶口的内径做了加大设计，成年人的手可以直接伸入壶内清洗底部，没有清洁死角，壶嘴的导流结构也做了圆弧过渡，不会残留液体滋生细菌。整个结构没有多余的装饰性凸起，所有的曲面造型都服务于实际使用功能，从握持、倾倒、放置、堆叠、生产加工的全流程都做了对应的结构考量，没有为了外观造型牺牲使用便利性。
