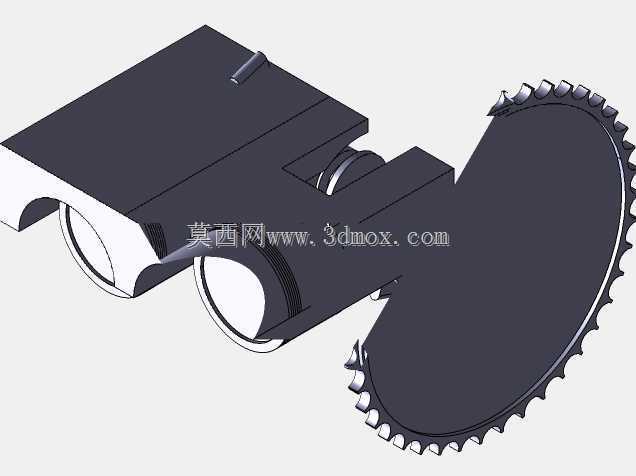

简易双缸动力核心组件装配结构

　　这套装配结构聚焦小型动力输出场景的核心传动链路，把曲轴箱、动力输入轴、飞轮三个核心部件做了最简化的结构整合，没有冗余的外围附件，完全围绕动力传递的核心逻辑搭建，适合作为小型动力装置的原理验证、教学演示或者轻量化动力单元的基础结构参考。从实际应用场景来看，这类简化结构常出现在小型教学实验台、DIY动力装置、小型教具的动力核心部分，不需要复杂的配气、供油外围结构，只需要把旋转动力的输入、承载、输出三个环节的配合关系做清晰呈现，能让使用者快速理解往复式动力核心的基础传动逻辑。

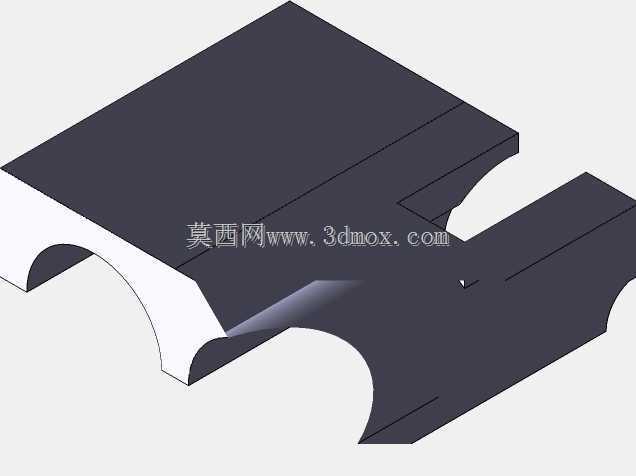

　　设计思路上完全遵循功能优先的原则，曲轴箱作为整个结构的承载基体，采用一体化的块状腔体结构，两侧开出同轴的轴孔，直接作为动力输入轴的旋转支撑位，省去了额外的轴承座安装结构，在满足基础旋转支撑精度的前提下，最大限度压缩了零件数量与整体体积。腔体内部预留的空间刚好容纳曲轴的偏心回转结构，不会出现运动干涉，同时箱体的外壁做了平直化处理，既方便加工时的装夹定位，也能直接作为整个动力单元的安装基准面，不需要额外设计安装支架，直接通过箱体上的预留孔位就能完成整机固定。

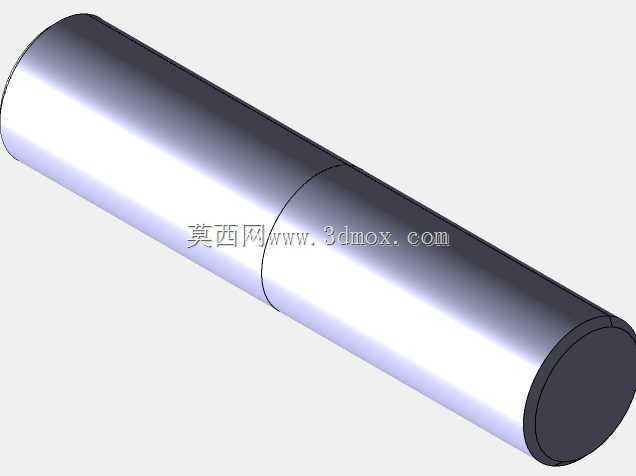

　　动力输入轴直接贯穿曲轴箱的两侧支撑孔，一端伸出箱体外部用于连接动力输入源，不管是连接电机输出轴还是手动驱动结构，都能通过轴端的配合面传递扭矩，轴与箱体孔的配合间隙按照转动副的常规公差设计，既能保证旋转顺畅，也能控制径向窜动量在合理范围内。轴的中段在曲轴箱腔体内部与曲轴结构做一体化设计，偏心距的取值完全匹配小型双缸结构的行程需求，保证回转过程中动力传递的力矩平稳，不会出现过大的动不平衡量。

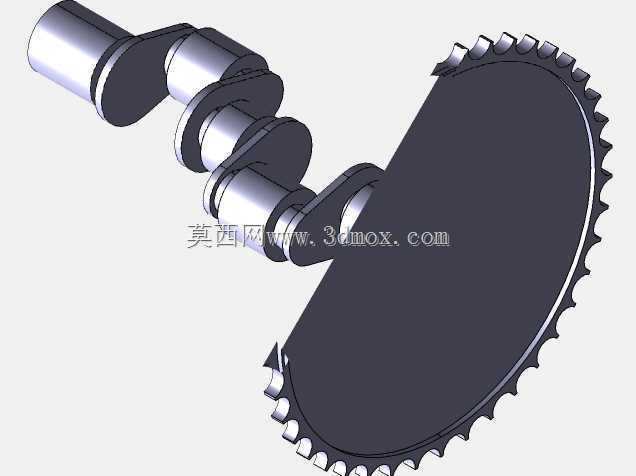

　　飞轮部分直接安装在曲轴伸出箱体的另一端，采用大直径的齿圈式结构，除了本身储存转动惯量、平稳输出转速的核心作用外，外缘的齿结构还能直接作为启动齿圈使用，不需要额外加装启动齿轮，进一步简化了整体结构。飞轮与轴的连接采用端面定位加周向防转的配合方式，保证高速旋转时不会出现松脱，同时飞轮的端面与箱体侧壁预留了足够的安全间隙，避免旋转过程中与箱体发生摩擦。

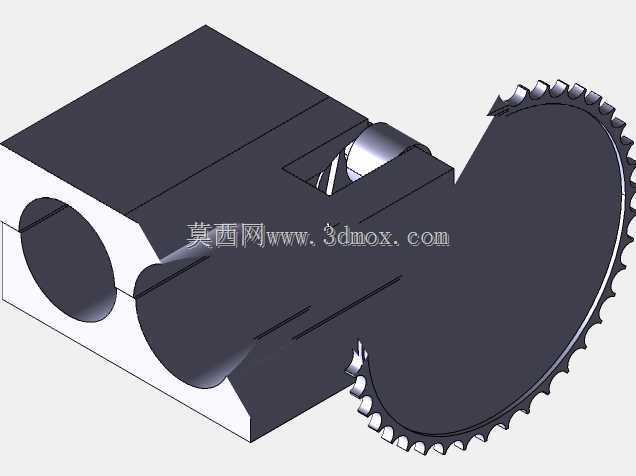

　　从安装边界来看，整个结构的外形轮廓非常规整，曲轴箱的长宽高尺寸控制在紧凑范围内，飞轮的最大外径是整个结构的最大回转尺寸，安装时只需要预留出飞轮的旋转空间，以及轴端的动力输入连接空间即可，不需要额外预留过多的操作间隙。箱体底部的安装面为平面，安装孔位的间距按照通用小型动力单元的安装尺寸设计，能直接适配多数小型实验台、DIY设备的安装位，不需要做额外的转接结构。

　　功能特性上，这套结构完全剔除了非必要的附属零件，把双缸动力核心的三个关键部件的配合关系做了最直接的呈现，每个零件的结构都服务于核心的动力传递功能：曲轴箱承担承载与定位作用，电机轴承担动力输入与扭矩传递作用，飞轮承担稳速与启动接口作用，三个零件的配合公差完全满足低速旋转的使用需求，不需要复杂的密封、润滑结构就能完成基础的动力传递演示，也能在加装外围附件后拓展为完整的小型动力单元。在结构设计过程中，所有的倒角、退刀槽等工艺结构都按照常规机加工要求设计，不需要特殊的加工工艺就能完成零件制作，不管是3D打印验证还是常规金属切削加工都能实现，非常适合结构设计初学者理解动力核心的装配逻辑，也能作为小型动力装置设计的基础参考框架，在此基础上拓展气缸、活塞、配气等结构就能形成完整的双缸动力装置。
