网球拍框架结构三维数模设计

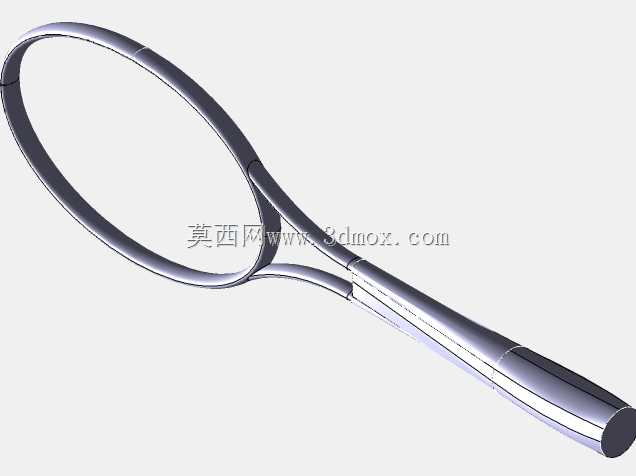

该模型还原了网球拍的完整框架结构，从工程设计角度覆盖了拍框、拍喉、握把三个核心受力区段的几何特征。在实际体育器材应用场景中，这类结构的设计需要平衡击球反馈、握持手感与整体抗冲击性能，拍框的椭圆曲面轮廓并非规则圆弧，而是根据击球甜区分布做了多段曲率渐变处理，靠近拍喉位置的框体截面厚度略大于拍头顶端，用来抵消击球瞬间拍框上下段的受力差，避免长期击球后出现框体形变偏移。拍喉位置的三角支撑结构做了平滑过渡处理，没有尖锐的应力集中棱角，拍框到握把的力传导路径通过该三角区完成分散，能有效降低击球瞬间传递到手腕的反冲震动。握把段采用多段锥度设计，从靠近拍喉的位置向末端缓慢收窄，截面为带圆角的八边形轮廓，贴合实际握持时的手指贴合弧度，握把末端做了小幅凸起的限位结构，防止大力挥拍时出现脱手情况。建模过程中对各段衔接位置做了连续曲率处理，拍框的穿线孔位预留了统一的安装边界，孔位沿拍框内圈等距分布，每个孔位的轴线均垂直于对应位置的框体切线方向，保证后续穿线时网线张力均匀分布。整体结构的壁厚设计遵循梯度变化逻辑，拍框外侧壁厚略大于内侧，兼顾轻量化需求与抗冲击强度，拍喉三角区的加强筋与框体做一体化融合处理，没有额外的拼接缝隙，符合碳纤维一体成型的工艺实现逻辑。在结构验证层面，该模型的各段尺寸边界匹配常规成人网球拍的通用规格，拍面大小、握把长度、整体重心位置均符合实际使用的参数范围，可用于体育器材结构优化、击球力学仿真分析、外观改型设计的基础数模使用，也能作为曲面建模练习的参考案例，帮助设计人员掌握多段曲率曲面衔接、变截面实体建模、受力结构优化的实操方法。
