煤油燃烧式复古蒸汽牵引动力装置

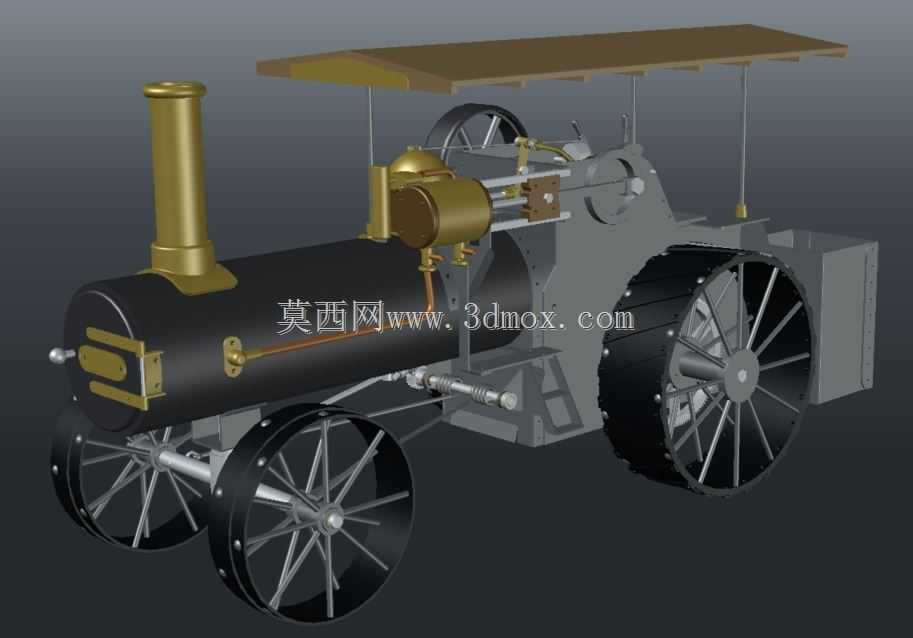

这款蒸汽牵引动力装置的三维结构，还原了早期煤油燃烧式蒸汽牵引设备的核心机械逻辑，在复古动力设备复原、早期工业机械教学、影视道具复刻场景中，能够为结构设计人员提供完整的装配参考。不同于后期量产的内燃牵引设备，这类蒸汽牵引装置依靠煤油燃烧加热锅炉产生高压蒸汽，通过曲柄连杆机构将蒸汽的往复推力转化为车轮的旋转扭矩，可在非硬化路面完成重型物资牵引、小型农机具拖带作业，在早期乡村道路建设、农场物资转运场景中曾是核心动力来源。

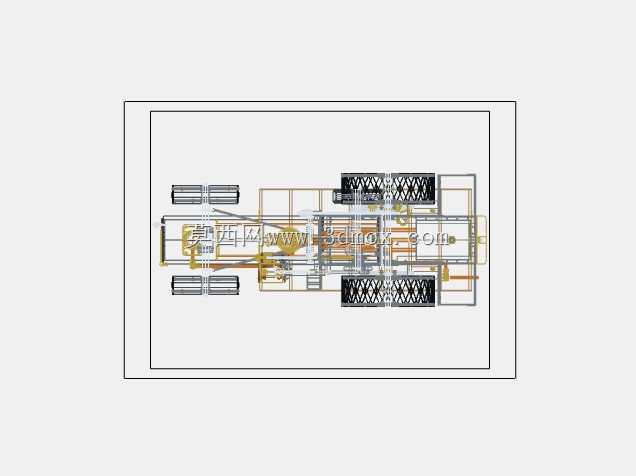

从结构设计逻辑来看，整套装置优先保障锅炉模块的安装稳定性，卧式圆柱锅炉布置在车架前部，上方垂直设置排烟烟囱，侧部集成煤油燃烧器与蒸汽管路接口，锅炉外壁预留的检修口、水位观察位、安全阀安装位都做了结构避让，不会与周边走行部件产生运动干涉。车架中部为蒸汽缸与曲柄传动机构，活塞的往复运动通过十字头滑块传递给连杆，直接驱动后轮轴转动，大直径后轮采用辐条式结构，轮缘宽度做了加宽处理，能够在泥泞、松软路面降低接地比压，避免作业过程中出现陷车问题；前轮为转向轮组，通过转向拉杆与前部操纵机构连接，转向行程预留足够的转动余量，满打方向时不会与车架纵梁、锅炉侧部附件发生磕碰。

装置上部设置简易遮阳顶棚，通过四根垂直立柱固定在车架两侧，顶棚高度预留了操作人员站立操作的头部空间，不会遮挡操纵杆、阀门调节手轮的操作路径。走行轮组的轮轴与车架之间采用滑动轴承支撑，轴承座的安装位置做了同轴度公差预留，装配时可通过垫片调整轮轴的水平度，避免运行过程中出现轮组偏磨。蒸汽管路的排布沿着车架侧部走线，管路转弯处采用大圆弧过渡，减少蒸汽输送过程中的压力损失，同时管路与车架之间设置管卡固定，避免设备运行振动导致管路接头松动漏气。

在安装边界层面，整套装置的宽度控制在常规乡村道路的通行限界以内，长度方向前后突出量都预留了挂钩安装位，前部可挂载牵引拖钩，后部可连接拖挂农具，牵引点高度与早期农用拖具、货运平板的挂接高度匹配，不需要额外加装转接结构。锅炉的安装位置做了重心优化，整车重心落在前后轮轴之间偏前位置，满水状态下也不会出现头重脚轻的问题，大坡度牵引作业时能够保证前轮的抓地力，避免转向失效。

建模过程中对核心运动副的配合间隙做了还原，活塞与缸筒之间、连杆与曲柄销之间、十字头与导轨之间都预留了符合早期机械加工精度的配合余量，没有过度追求理想化的零间隙配合，更贴合这类老式蒸汽设备的实际装配状态。需要说明的是，模型未对所有螺丝、铆钉、螺纹孔做逐一建模，这类通用紧固件在实际生产中可根据对应位置的连接强度需求选型配装，不会影响整体结构的功能验证。这类蒸汽牵引装置的结构还原，能够帮助设计人员理解早期热力机械的动力传递逻辑，对于复古设备复刻、工业主题展陈装置制作来说，可直接作为结构设计的基础框架，减少前期测绘还原的工作量。
