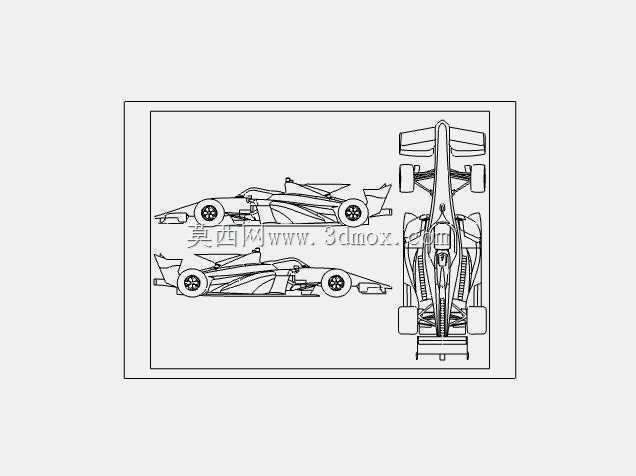

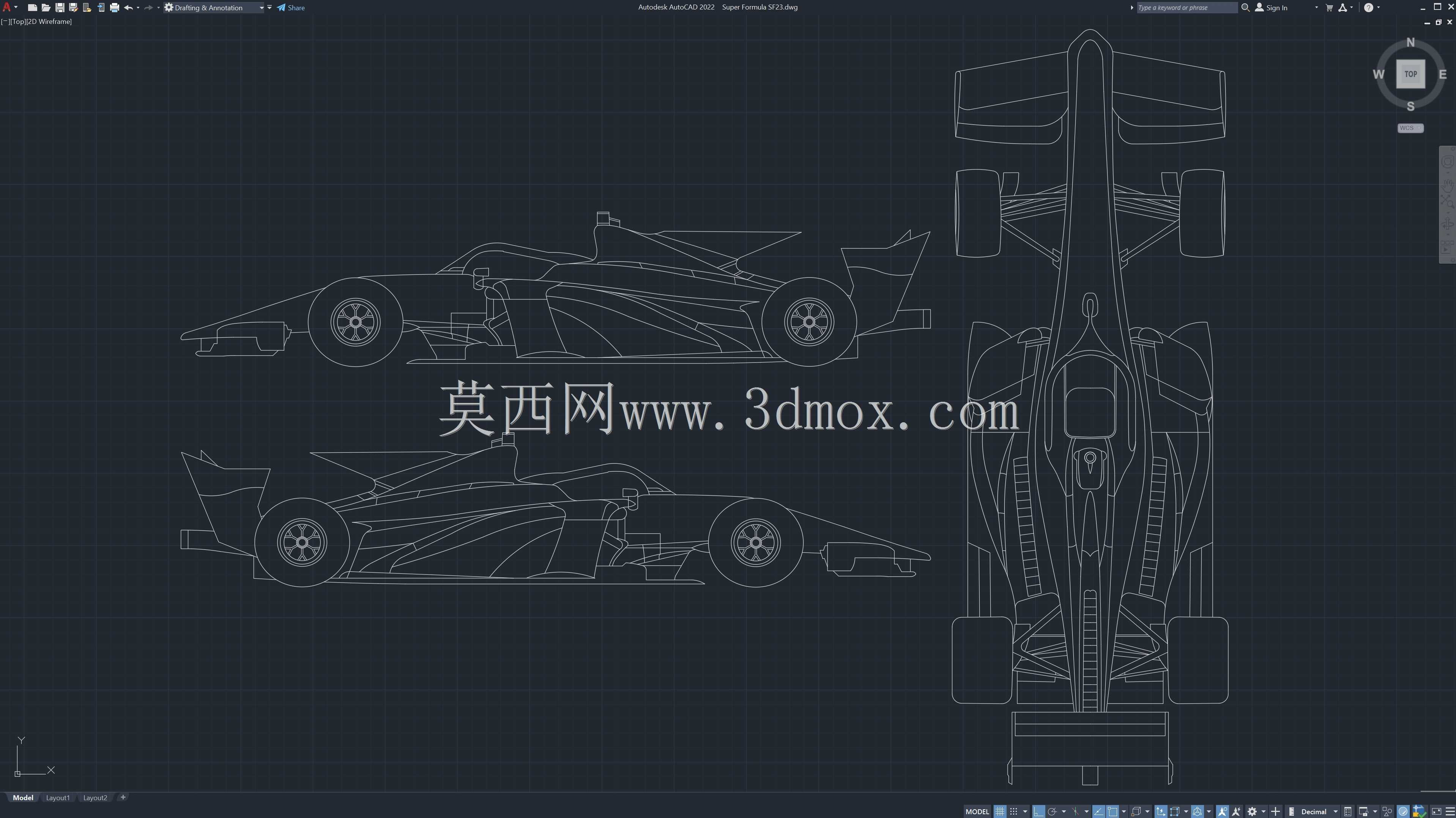

这套超级方程式SF-23的二维线稿设计,核心服务于方程式赛车研发前期的总体布局校核环节,覆盖从概念方案评审到零部件边界定义的全流程前置工作,区别于后期精细化三维建模阶段的输出,这套线稿优先锁定整车的硬点参数,为后续空气动力学仿真、底盘结构设计、动力总成匹配提供统一的基准参考。从实际工程应用场景来看,这类二维总布置线稿首先会用于车队内部的方案研讨,在项目初期不需要投入大量资源搭建高复杂度三维模型的阶段,通过正视图、侧视图、俯视图的多视角投影,就能快速对齐各部门的设计边界,避免后续三维建模阶段出现硬点冲突。

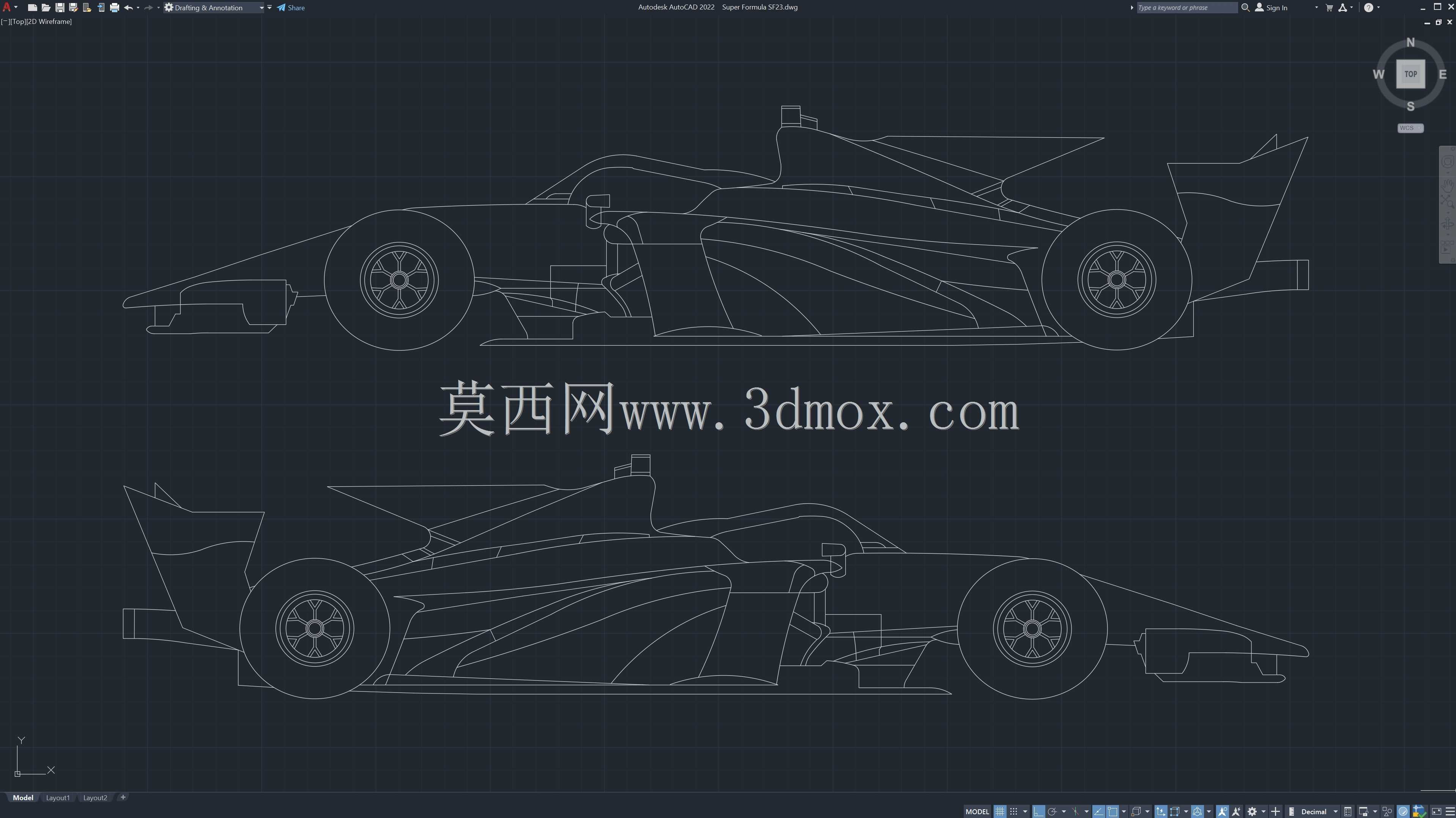

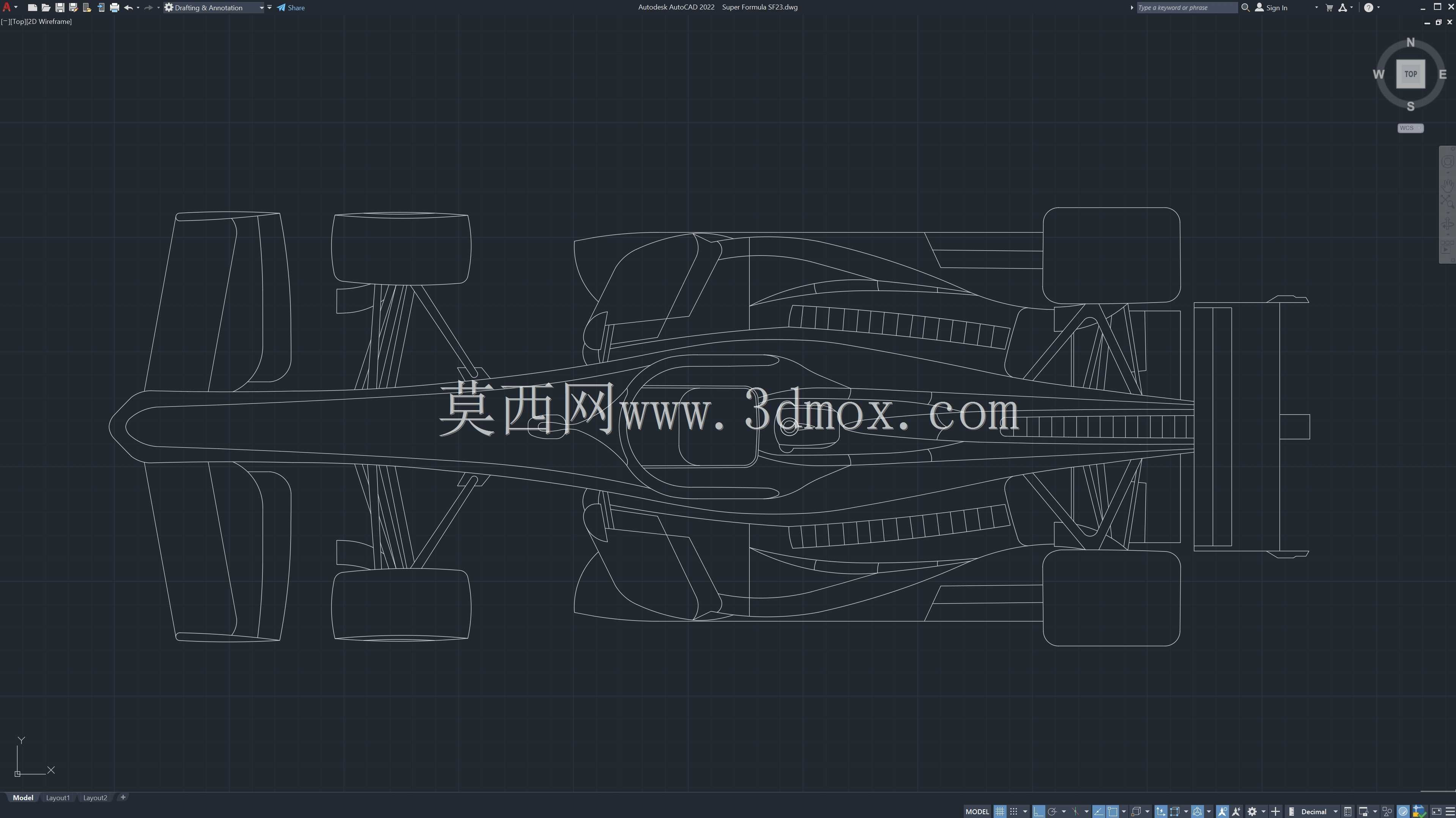

从设计思路上看,这套线稿严格遵循方程式赛车的设计逻辑,侧视图重点标注了整车的前后轴荷分配对应的重心位置、驾驶舱的坐姿边界、前后翼的安装高度与外伸量,俯视图则明确了轮距参数、车身的最大宽度限制、侧箱的进气口轮廓边界、尾翼的展长范围,所有轮廓线都严格对应赛事规则的尺寸限制,比如驾驶舱的侧向防护结构轮廓、前轮与侧箱的最小间隙、尾翼与后轮的相对位置,都在二维线稿阶段就完成了规则符合性校验,避免后续设计出现违规风险。
实际用途层面,这套线稿除了服务于内部设计校核,还可以作为空气动力学部门的初始输入,CFD仿真团队可以基于二维轮廓快速生成初始计算域,开展第一轮的外流场仿真,初步评估整车的气动阻力系数、下压力分布趋势,提前识别正投影面积过大、气流分离点提前这类基础问题,减少后续三维建模阶段的反复修改工作量。同时底盘部门可以基于线稿标注的悬架硬点位置,初步规划推杆、摇臂、减震器的布置空间,确认转向机构的运动行程不会与车身结构发生干涉,动力总成部门也能根据线稿划定的动力舱边界,匹配发动机、变速箱、散热系统的安装位置,确认排气管路、冷却管路的走向空间是否充足。
外形尺寸与安装边界方面,线稿中明确的整车总长、总宽、总高参数,完全符合对应级别方程式赛事的技术规则要求,前翼的安装高度与宽度、尾翼的多层翼片轮廓、底板的边缘形状,都在二维阶段就锁定了与轮胎、悬架的最小安全间隙,比如前轮转向到最大角度时,轮胎不会与前翼端板、前悬挂推杆发生摩擦,后轮在最大跳动行程下,不会与侧箱下沿、尾翼支撑结构发生碰撞。驾驶舱区域的轮廓线,严格对应单体壳的生存空间要求,预留了头盔、HANS装置、座椅的安装空间,同时确认了方向盘的转动行程不会与驾驶舱侧壁发生干涉,踏板组的布置位置也符合人机工程学的腿部活动范围,避免车手在长时间驾驶过程中出现操作疲劳。
从结构设计的细节来看,线稿中勾勒的前后悬架结构,采用了方程式赛车常用的双叉臂独立悬架形式,上叉臂与下叉臂的安装点位置,在俯视图与侧视图中都做了明确的投影标注,方便后续结构设计时计算悬架的运动学参数,优化主销后倾角、外倾角的变化曲线,保证赛车在高速过弯时轮胎能够保持最大的接地面积。侧箱部分的轮廓线,充分考虑了散热系统的进气需求,进气口的位置正对前轮后方的高压区,能够引入足够的冷却气流为发动机散热器、中冷器、机油冷却器提供散热,侧箱的上沿轮廓则顺着气流方向逐渐收窄,引导气流顺畅流向尾翼区域,减少气流紊乱带来的气动损失。
针对赛车的安全结构,线稿中也预留了对应的安装边界,比如前部的碰撞吸能结构、后部的变速箱保护结构、驾驶舱周围的防滚架轮廓,都在二维阶段就确认了与周边部件的位置关系,保证碰撞发生时吸能结构能够按照设计顺序溃缩,不会侵入驾驶舱生存空间。轮胎的轮廓线则对应赛事指定的干地轮胎尺寸,明确了轮胎与轮拱、车身覆盖件的间隙,避免赛车在高速行驶过程中,轮胎因为离心力膨胀或者悬架跳动接触到车身部件,造成轮胎破损或者部件损坏。
这套二维线稿作为赛车设计的初始基准,所有的轮廓线都具备工程参考价值,不是单纯的外观效果图,每一条线都对应实际结构的安装边界,后续的三维建模、零部件加工、整车装配工作,都需要以这套线稿锁定的硬点为基础开展,能够有效减少跨部门沟通的成本,避免因为基准不统一导致的设计返工,对于方程式赛车这类对尺寸精度、重量控制、气动效率要求极高的产品来说,前期二维总布置线稿的质量,直接决定了整个项目的推进效率与最终的整车性能表现。
