简易垂直轴Savonius结构风力涡轮装置

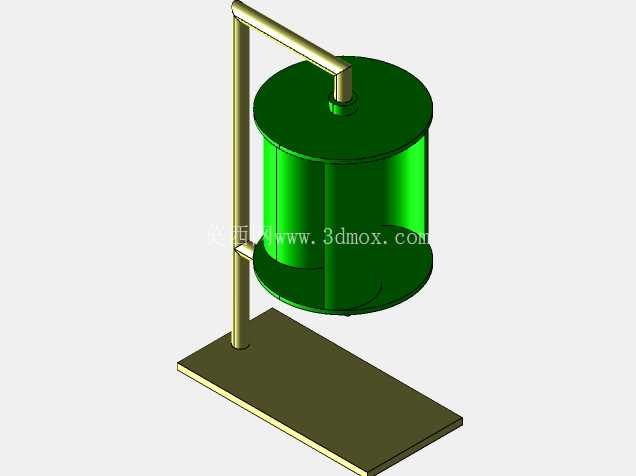

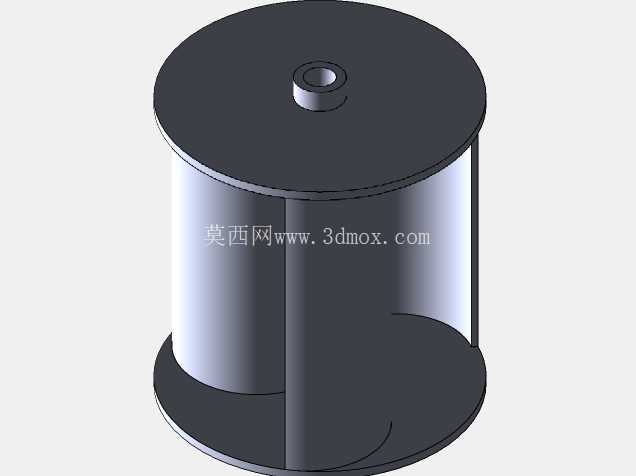

　　这款垂直轴Savonius结构的风力涡轮装置，核心适配分布式离网微供电场景，在偏远山区户用供电、户外监测设备辅助供电、沿海小型风能利用场景中都能发挥作用，和水平轴风机不同，它不需要对风机构，任意方向来风都能驱动叶轮转动，对紊流风场的适应性更强，适合安装在风向多变、风速不稳定的近地面区域。从结构设计来看，叶轮采用双半圆筒式的Savonius构型，两个半圆柱曲面错位固定在中心转轴上，利用风对曲面的阻力差产生转动力矩，启动风速阈值更低，低风速环境下也能顺利启动运转，不需要额外的启动辅助机构。

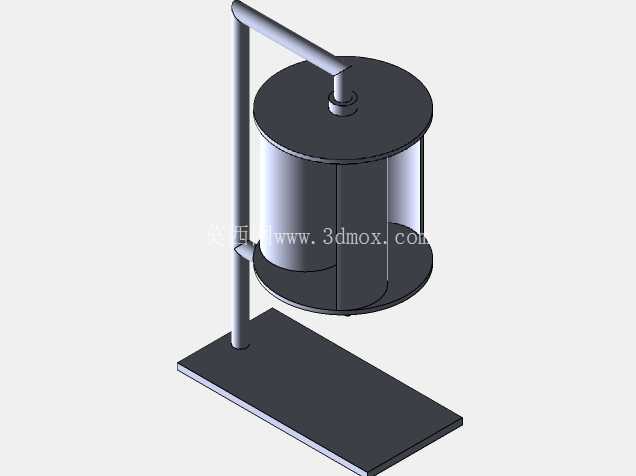

　　支撑结构采用单立柱悬臂设计，立柱底部固定在矩形安装底座上，底座为平板式结构，安装时可通过地脚螺栓固定在混凝土基础或者硬质平台上，悬臂从立柱顶端延伸至叶轮中心上方，转轴上端与悬臂内的轴承配合，下端延伸至叶轮底部的支撑圆盘中心，整个叶轮被上下两个圆形端板夹持固定，避免叶片在转动过程中出现径向窜动，同时上下端板能减少叶轮端部的气流绕流损失，提升风能捕获效率。设计过程中优先考虑了结构易加工性，所有零部件均采用规则几何构型，叶片为标准半圆柱曲面，支撑立柱、悬臂均采用等截面型材加工，底座为平板切割件，没有复杂的异形曲面结构，普通机加工设备即可完成全部零件的加工制作，装配环节不需要复杂工装，通过螺栓、轴肩定位即可完成整机装配，后期维护时拆卸更换零件也十分便捷。

　　安装边界方面，整机重心落在矩形底座的中心区域，底座的长宽尺寸经过配重核算，常规地面安装时不需要额外增加配重块即可保证设备在额定风速下的稳定性，叶轮转动范围完全处于支撑结构的包围区间内，不会和立柱、悬臂产生运动干涉，设备整体高度控制在近地面安装的合理区间，不需要过高的支撑塔架，降低了安装施工的难度和塔架成本。功能特性上，该结构的风力涡轮输出扭矩特性更平缓，转动过程中动平衡更容易校准，运转时的振动和噪音水平更低，适合对噪音有要求的近人居场景使用，叶轮的曲面结构不存在尖锐的高速运动边缘，相比水平轴风机的高速叶片，安全风险更低，适合小型分布式风能项目的示范应用、教学实验场景使用。

　　设计时还考虑了不同场景的适配性，叶轮直径和高度的比例采用经典Savonius结构的最优配比，在保证启动性能的同时兼顾了风能利用效率，支撑结构的型材截面尺寸经过刚度校核，在最大设计风速下不会出现过大的结构变形，保证转轴的同轴度，延长轴承的使用寿命，上下端板和叶片的连接采用可拆卸式固定，后期可以根据实际使用场景的风速条件，更换不同高度或者直径的叶片组件，调整设备的输出功率特性，不需要更换整套支撑结构，提升了装置的场景适配灵活性。
