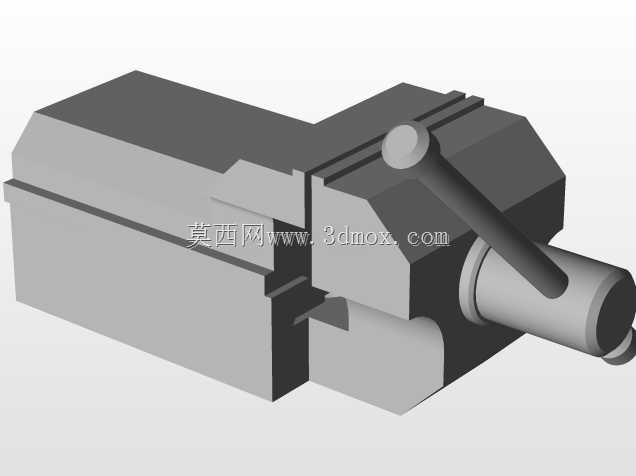

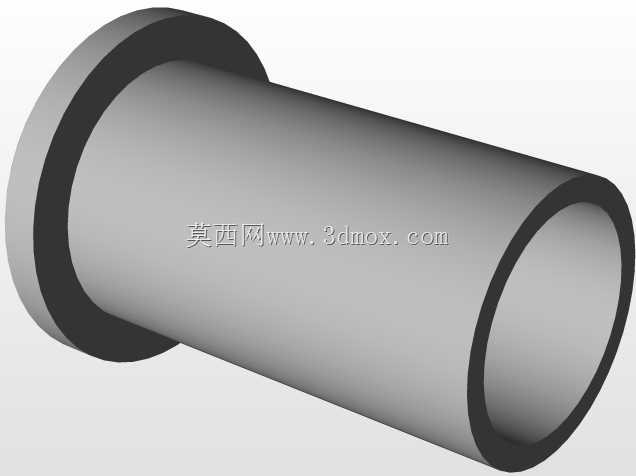

机用重型台虎钳夹持工装结构设计

　　在常规机械加工、钳工修配、小型工件装配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套结构的设计完全围绕工位实际使用的刚性需求展开，没有多余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便利性。从实际安装边界来看，该虎钳的底座适配常规钳工台的预留安装孔位，整体安装后钳体上表面距离工作台面的高度符合人体工程学操作区间，操作人员站立或者坐姿作业时，握持手柄施力的角度无需刻意抬臂或者俯身，长时间重复装夹工件也不容易产生操作疲劳。

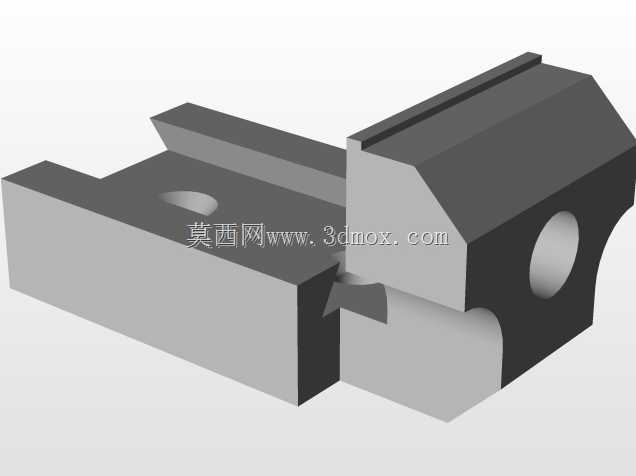

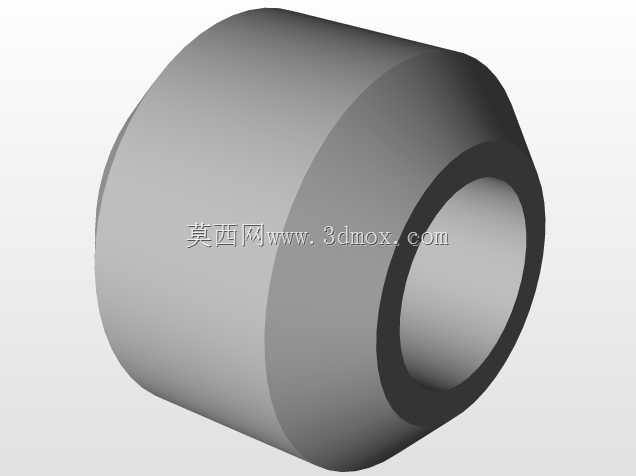

　　固定钳身与活动钳身的贴合面采用了燕尾导轨配合结构，这种结构的优势在于导向精度高，配合间隙可以通过侧边的调节镶条进行微调，长期使用出现磨损后不需要整体更换钳身，只需要调整镶条的压紧量就能恢复导轨的配合精度，大幅降低了工装的维护成本。钳口部分的夹持面设计了交叉网纹结构，这种纹理不是随意排布的，网纹的齿高、齿距都经过实际夹持测试，既能够保证夹持金属工件时不会出现打滑移位，又不会因为齿纹过深在工件已加工表面留下难以去除的压痕，针对需要保护表面精度的工件，也可以直接在现有钳口上加装软钳口衬垫，钳身上预留的沉头孔位刚好适配标准软钳口的安装尺寸，不需要二次打孔加工。

　　传动部分采用了梯形丝杠副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，能够承受更大的夹紧力，而且丝杠的导程设计兼顾了夹紧行程与施力效率，活动钳身全程开合的行程范围内，转动手柄的圈数控制在合理区间，既不会因为导程太小导致开合速度过慢，也不会因为导程太大导致夹紧时的自锁性能不足，即使承受较大的切削振动，钳身也不会出现松脱移位的情况。手柄部分采用了穿装式的圆钢手柄，手柄与丝杠头部的配合孔为通孔设计，当需要更大夹紧力的时候，可以在手柄一端加装套管延长力臂，不需要额外制作专用的加力工具，手柄两端做了圆弧倒角处理，避免操作时划伤操作人员的手掌。

　　从整体结构的受力路径来看，夹紧工件时的作用力从丝杠传递到活动钳身，再通过燕尾导轨分散到固定钳身与底座连接的安装螺栓上，所有受力部位的壁厚都做了加强处理，尤其是钳身与丝杠配合的螺母安装座位置，加厚的结构能够避免长期大负载夹紧时出现螺母座开裂的问题。在实际的钻床、轻型铣床工位上，这款虎钳可以直接固定在机床工作台上，用来装夹小型零件进行钻孔、铣削小平面、去毛刺等加工工序，夹持不同形状的工件时，配合角度垫铁、V型块等辅助工装，还可以实现轴类、套类、异形件的稳定装夹，不需要制作专用的夹具，能够大幅缩短小批量零件加工的准备时间。钳身的所有棱边都做了倒钝处理，没有尖锐的毛刺棱角，避免工位上取放工件、调整工装时出现磕碰划伤的问题，底座的安装孔采用了长圆孔设计，安装时可以小范围调整虎钳在工作台面上的位置，降低了安装时的孔位对位难度，即使工作台面上的T型槽位置存在小范围的尺寸偏差，也能顺利完成固定安装。
