机加工夹持用固定式台钳结构设计

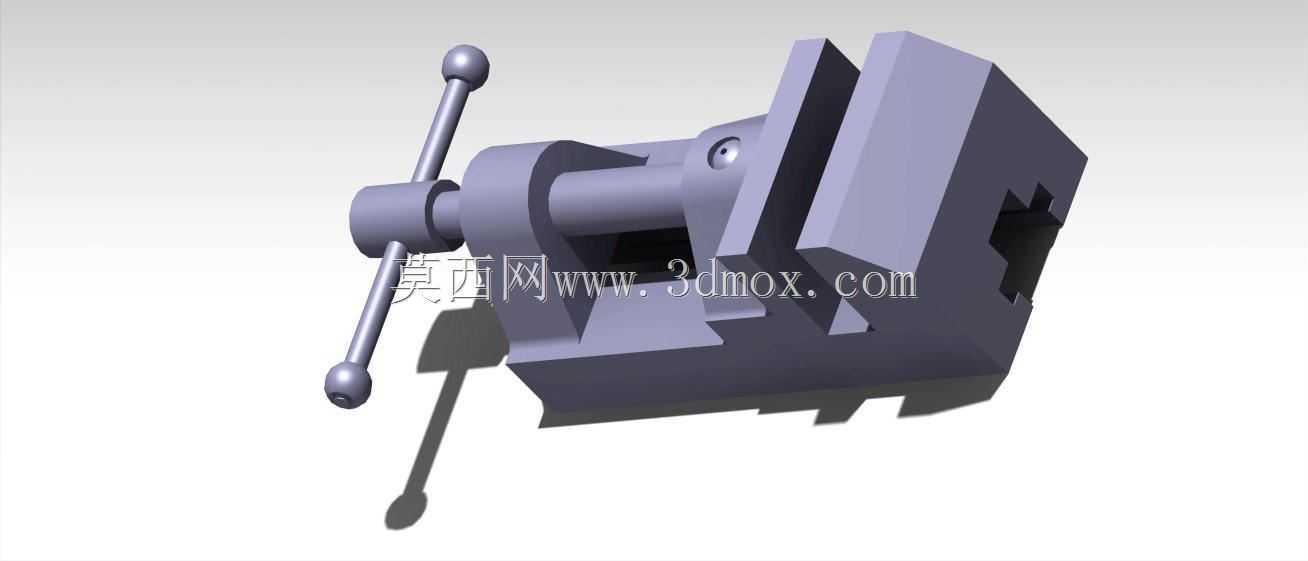

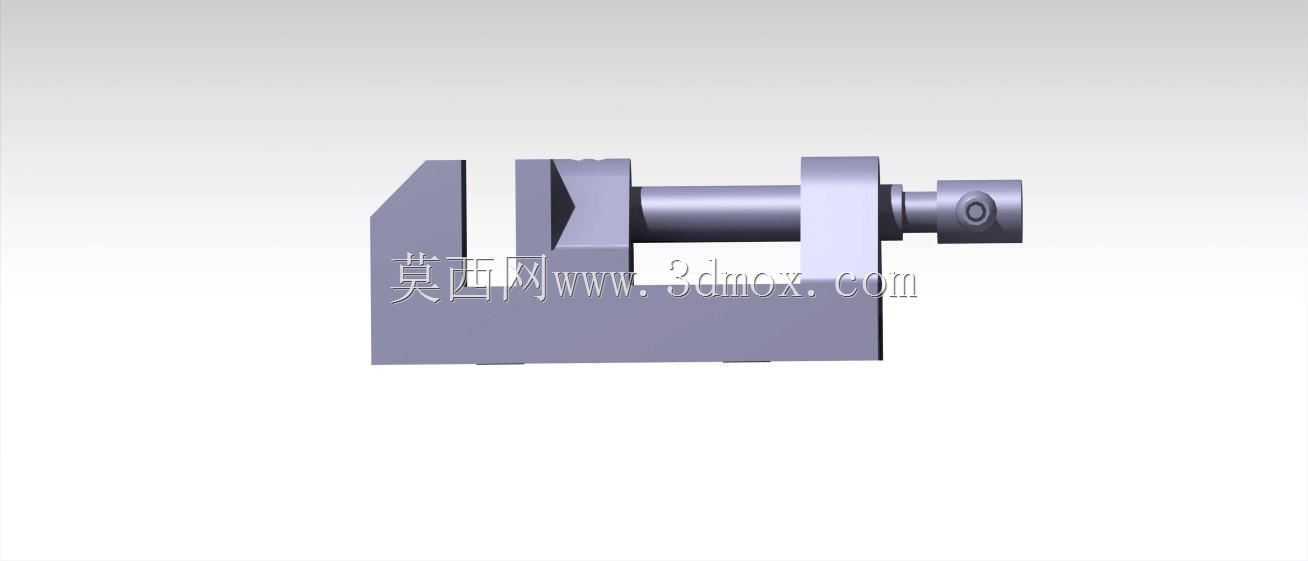

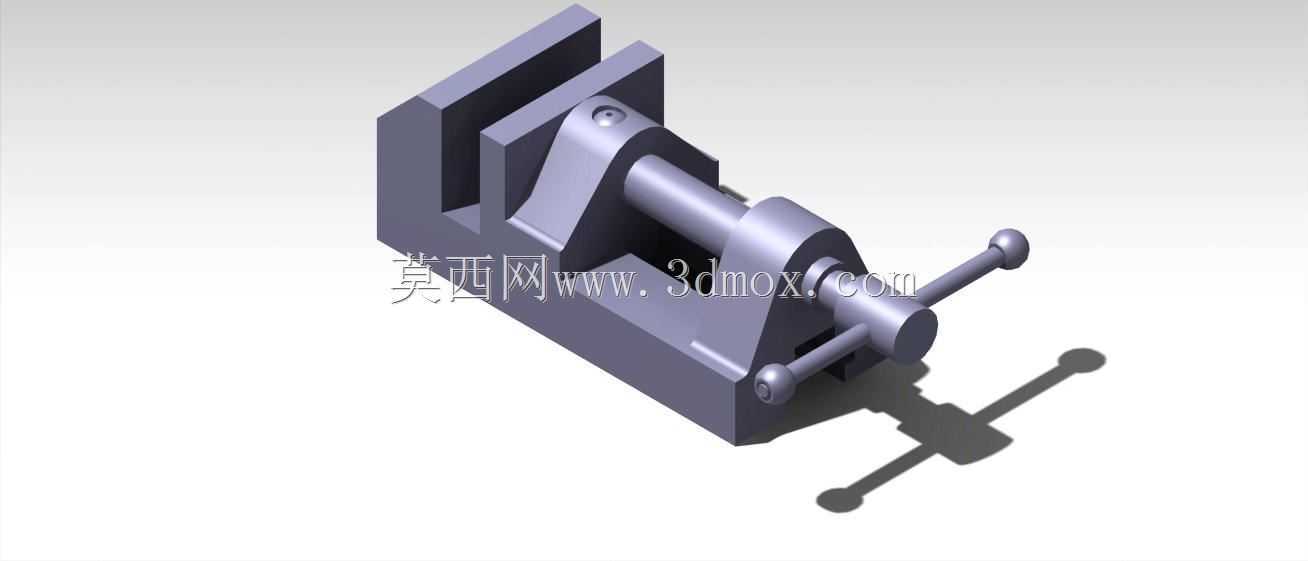

　　从功能结构来看，这套台钳的固定钳身与活动钳身的配合面采用了燕尾导轨结构，导轨配合间隙可通过侧部的调节螺钉进行微调，保证活动钳身在全程进给过程中无卡滞、无上下窜动，钳口部位设计了可更换的齿形钳口板，钳口板通过沉头螺钉固定在钳身上，当齿形磨损导致夹持力不足时可直接拆卸更换，无需整体更换钳身，大幅降低了工装的维护成本。丝杠传动副采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹持力，丝杠端部配置了带防滑滚花的转动手柄，手柄长度经过力矩匹配设计，操作人员单手施加正常握力转动手柄时，钳口可产生足够的夹持力固定工件，同时不会因为力矩过大导致丝杠螺纹变形或者薄壁工件被夹变形。在常规机加工、钳工修配、小型工件装配的作业场景里，台钳是工位上不可或缺的基础夹持工装，这套台钳结构采用经典的丝杠进给传动方案，整体为铸铁材质的一体式固定基座设计，基座底部预留了标准的工位安装孔位，可直接通过螺栓固定在钳工工作台或者机床辅助工作台上，安装时需要保证钳口工作面与作业人员操作位的水平距离处于300-400mm的舒适操作区间，避免操作时手臂过度前伸或者弯折带来的操作疲劳。

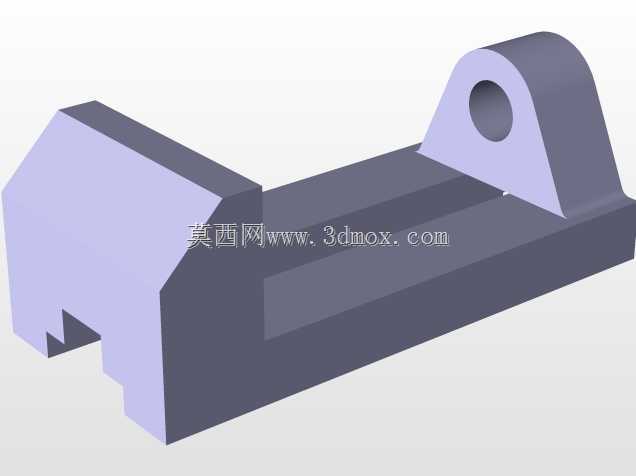

　　在实际使用场景中，这套台钳可适配的工件夹持宽度范围覆盖0-120mm，钳口深度为60mm，可满足绝大多数小型金属零件、塑料样件的夹持需求，不管是进行锉削、锯切、划线、攻丝等钳工工序，还是配合小型钻床、铣床进行轻负荷的机加工工序，都能保证工件夹持稳固，不会在加工过程中出现位移、松动的问题。设计过程中重点考虑了工装的受力合理性，固定钳身的受力部位做了加厚的加强筋结构，避免长期承受大夹持力时出现钳身开裂、变形的问题，活动钳身与丝杠的连接部位采用了浮动连接结构，当夹持的工件表面存在平行度误差时，活动钳身可产生微小的角度自适应调整，保证钳口与工件表面充分贴合，避免点接触导致的工件夹伤或者夹持力不足的问题。

　　基座的底部设计了四个对称的安装沉孔，沉孔尺寸适配M12的安装螺栓，安装时需要保证工作台安装面的平面度误差不超过0.1mm/m，避免基座安装后产生内应力，长期使用后出现钳身变形、导轨配合精度下降的问题。钳口板的齿形采用了交叉网纹设计，齿高1.2mm，齿距2mm，既能够保证足够的咬合摩擦力，又不会在常规硬度的工件表面留下过深的夹痕，对于表面精度要求较高的工件，还可以在钳口与工件之间垫铜皮或者铝皮进行防护，避免夹伤工件表面。丝杠的尾部配置了推力球轴承，当施加较大的夹持力矩时，轴承可承受丝杠的轴向载荷，降低丝杠转动时的摩擦力，让操作更省力，同时减少丝杠端部的磨损，延长传动副的使用寿命。

　　整体结构没有多余的复杂零部件，所有零部件都具备良好的加工工艺性，钳身采用铸铁铸造后进行时效处理，再经过铣削、磨削加工保证导轨面和钳口安装面的形位公差，丝杠采用45号钢调质处理后加工梯形螺纹，表面硬度达到HB220-250，具备足够的强度和耐磨性，钳口板采用40Cr材料淬火处理，表面硬度达到HRC45-50，保证长期使用后齿形不会过快磨损。在装配过程中，需要保证燕尾导轨的配合间隙控制在0.02-0.05mm之间，间隙过大容易导致活动钳身晃动，夹持精度下降，间隙过小则会导致活动钳身移动卡滞，操作费力，丝杠与螺母的同轴度误差需要控制在0.03mm以内，保证丝杠转动全程无卡滞，夹持力输出均匀。这套台钳的整体外形尺寸紧凑，不会占用过多的工作台面空间，同时具备足够的结构刚性，能够满足常规维修车间、加工工位、教学实训场景的日常使用需求，相比液压或者气动夹持的工装，这种纯机械结构的台钳可靠性更高，维护更简单，不需要额外的动力源，适用性更强，不管是批量生产的加工工位还是零散维修的钳工工位都能适配。
