机用平口夹紧工装结构设计

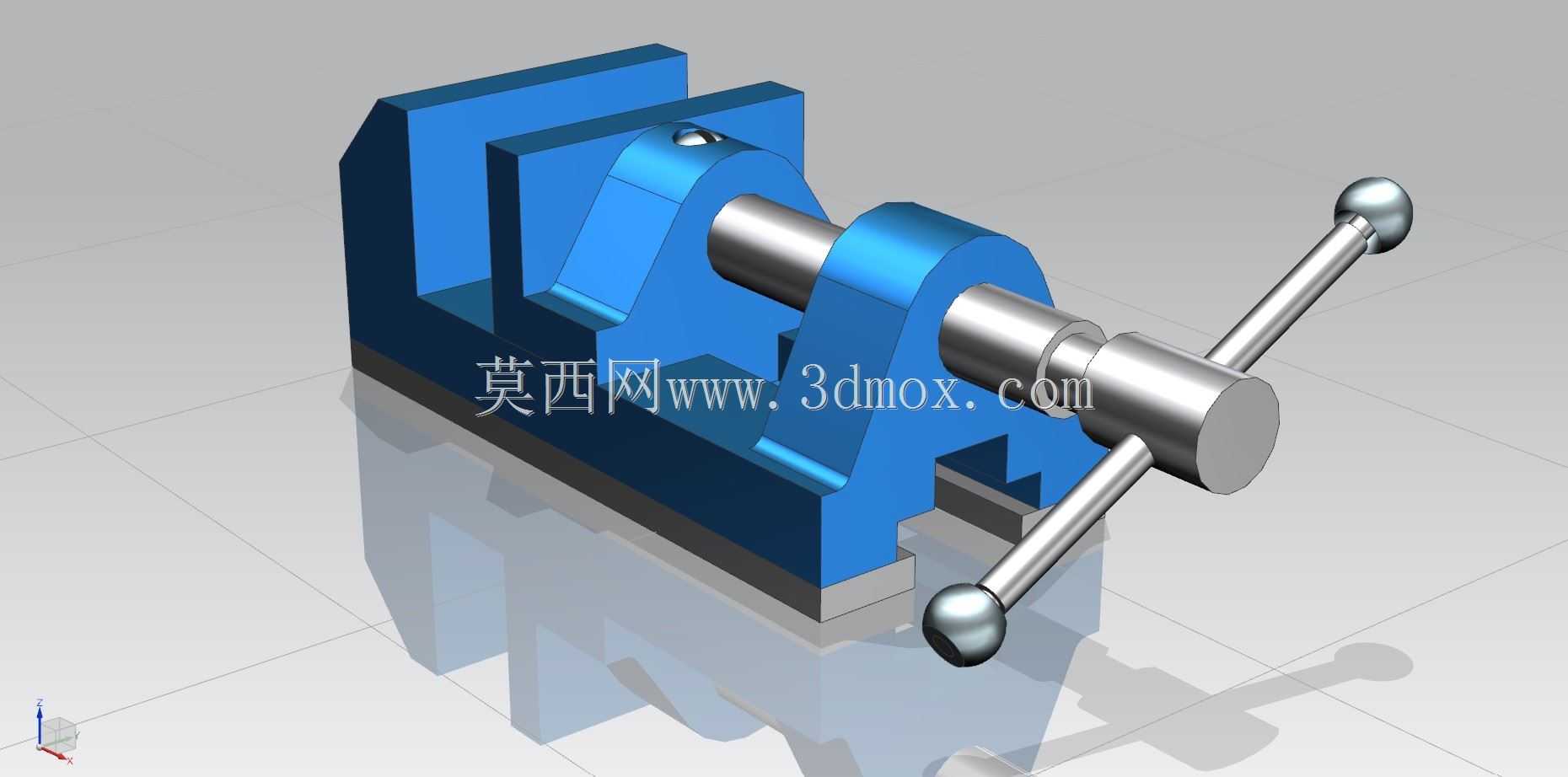

这款机用夹紧工装是铣削、钻削、磨削等机加工工序中最常用的工件固定载体，日常在普通立式铣床、台式钻床、平面磨床的工作台面上都能见到它的身影，不少小型数控铣加工中心的工位旁也会配置同类型工装，用来装夹尺寸较小、批量不大的异形或规则坯料，相比专用定制夹具，它的适配灵活性更强，不需要针对单一零件做定制化改造，只要调整活动钳口的开合距离，就能适配一定尺寸范围内的不同工件，大幅降低多品种小批量加工的夹具投入成本。

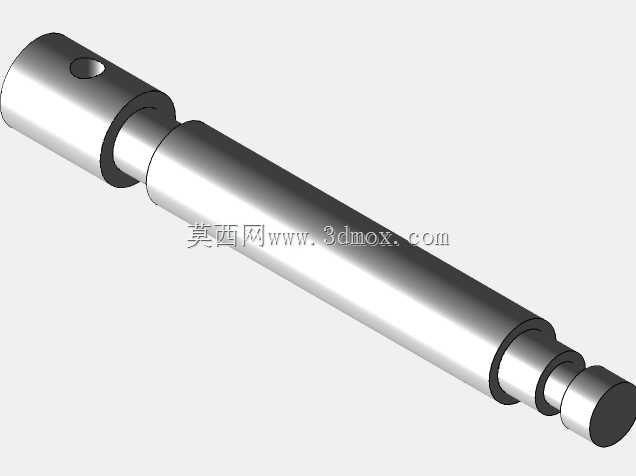

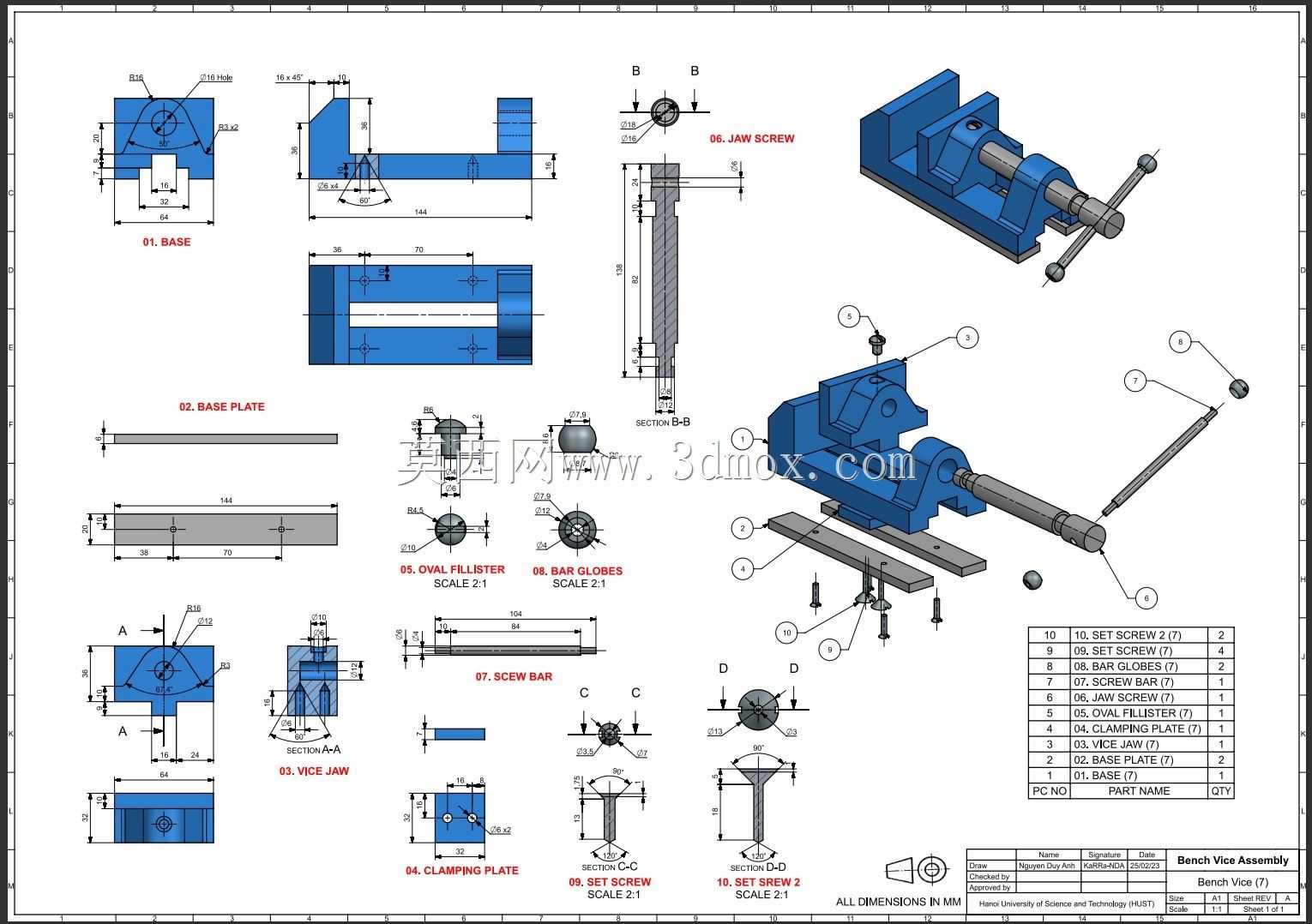

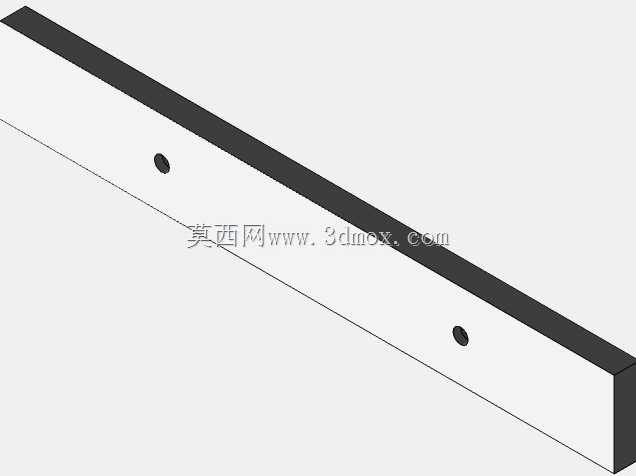

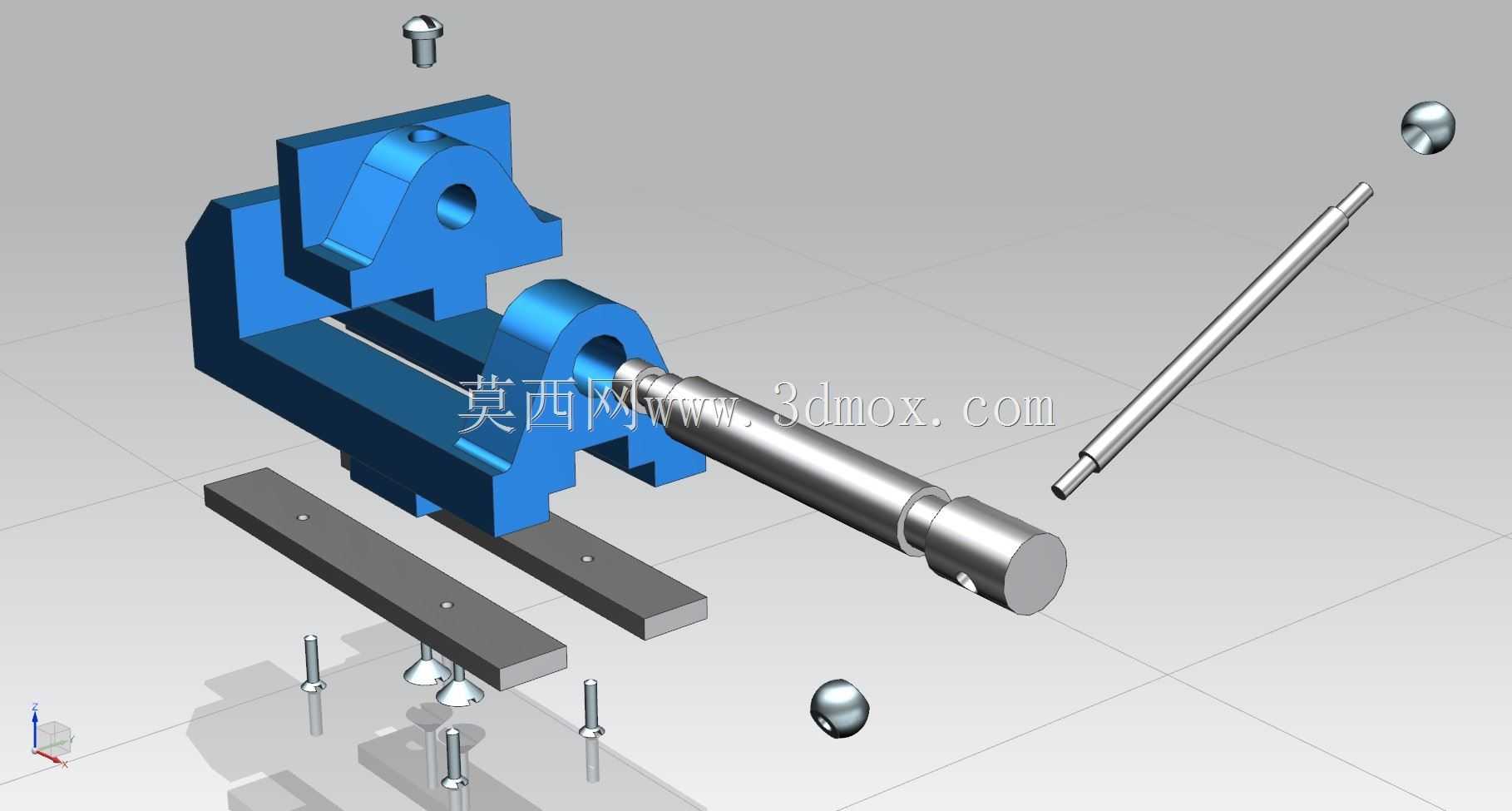

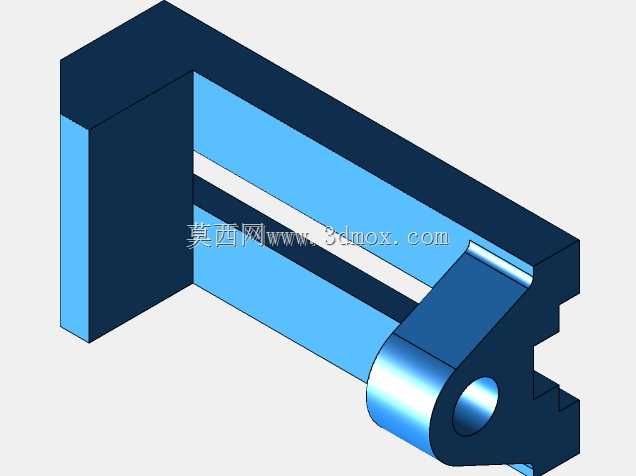

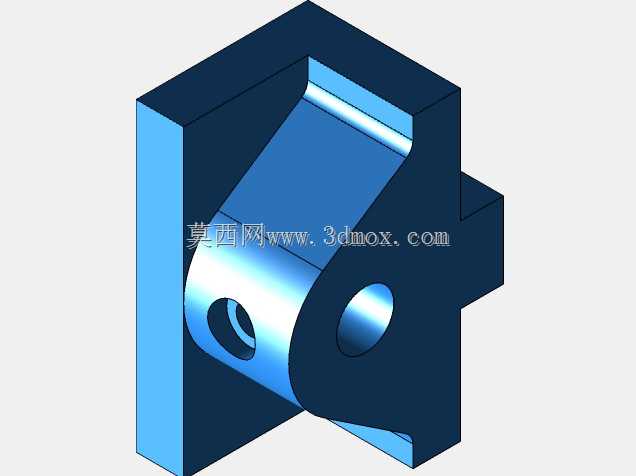

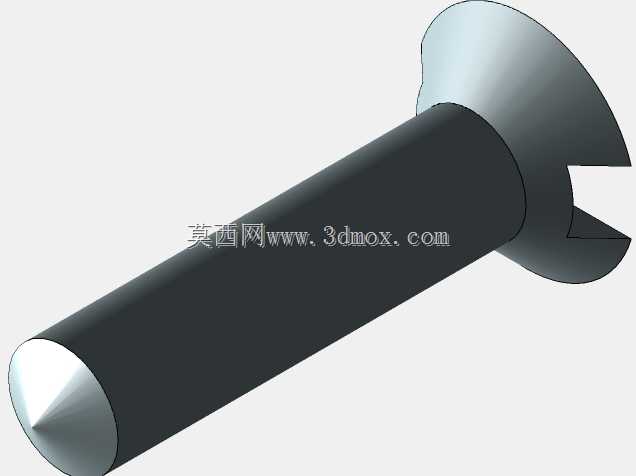

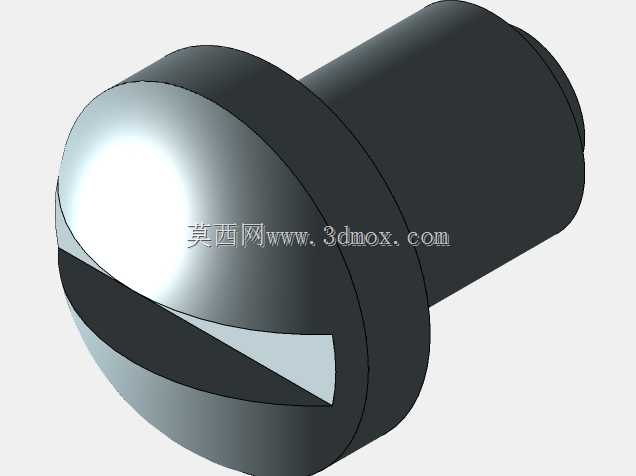

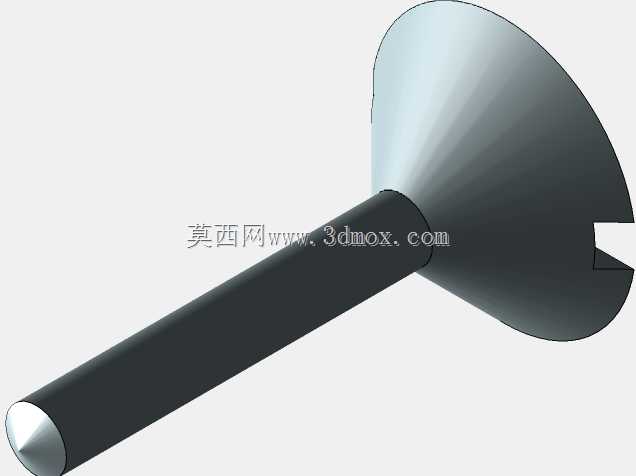

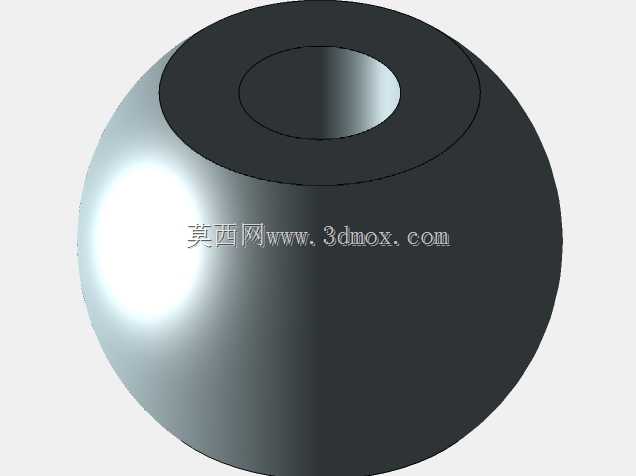

从结构设计逻辑来看，整个工装采用固定钳身作为承载基体，固定钳口与钳身一体加工成型，保证长期受夹紧力时的结构刚性，活动钳口通过梯形传动丝杠与固定钳身连接，丝杠两端设置限位结构，避免开合调整过程中活动钳口脱出，丝杠末端的十字操作杆采用力臂放大设计，操作人员只需要施加较小的径向力，就能通过丝杠的螺旋增力结构在钳口位置输出足够的夹紧力，保证切削过程中工件不会出现位移、窜动。钳口位置设计有可更换的齿形压条，压条表面的细密齿纹可以增大与工件接触面的摩擦力，当压条长期使用出现磨损、齿纹磨平后，只需要松开紧固螺钉更换新压条即可，不需要整体更换钳身，大幅降低工装的后期维护成本。

设计过程中首先要保证钳身的导轨配合精度，活动钳口与钳身导轨的配合间隙控制在合理范围内，间隙过大会导致夹紧时活动钳口上翘，造成工件装夹倾斜，加工出的零件垂直度、平行度超差；间隙过小则会导致活动钳口移动卡滞，调整开合距离时操作费力。丝杠的梯形螺纹选择中等精度配合，既保证传动的顺畅性，又能避免螺纹间隙过大导致夹紧时存在虚位，同时丝杠轴线与固定钳口的夹持面保持严格平行，保证活动钳口在整个行程范围内移动时，钳口平面始终与固定钳口保持平行，避免装夹工件时出现受力不均、局部压伤的问题。

从安装边界来看，钳身底部设计有标准的定位键槽，可与机床工作台上的T型槽配合定位，安装时通过T型螺栓将钳身牢牢压紧在机床工作台面上，保证工装与机床的相对位置精度，避免大切削量加工时工装出现移位。整体外形尺寸适配常规中小型机床的工作台安装空间，钳口最大开合距离覆盖常规小型零件的装夹需求，钳口高度设计兼顾不同厚度工件的装夹要求，既可以装夹较薄的板类零件，也能满足一定高度的方块类、轴类零件的装夹需求。针对不同的加工场景，钳身的导轨面还设计有排屑缺口，加工过程中产生的金属切屑可以顺着缺口排出，不会堆积在导轨配合面内导致活动钳口移动卡滞，日常维护时只需要用毛刷清理配合面的切屑，定期在丝杠和导轨面涂抹润滑脂，就能保证工装长期使用的操作顺畅度。

在实际使用场景中，这类工装除了用于机加工工序的工件装夹，也常出现在钳工装配、划线工位上，用来固定待装配、待划线的工件，方便操作人员进行锉削、装配、划线等操作。设计时充分考虑了不同工况下的受力情况，钳身采用整体式铸铁结构，经过时效处理消除内应力，避免长期使用后出现结构变形，保证夹持精度的长期稳定性。夹持面的平面度、两钳口的平行度、钳口面与工装底面的垂直度都按照机加工工装的精度要求做了公差约束，保证装夹后的工件位置精度满足常规加工的要求，不需要额外做复杂的找正操作就能快速完成工件装夹，提升单件加工的装夹效率。
