电暖器内置简化径向鼓风结构

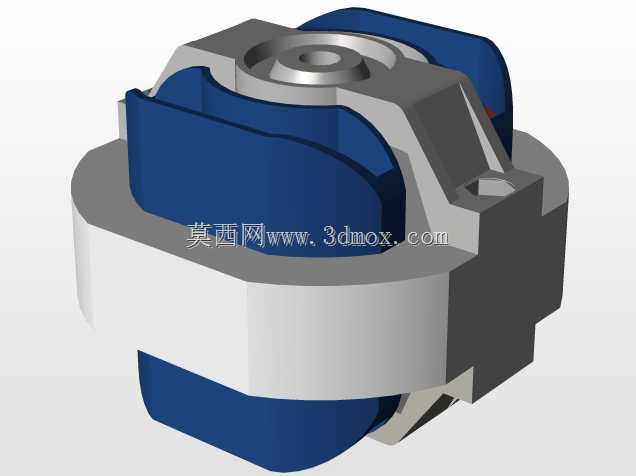

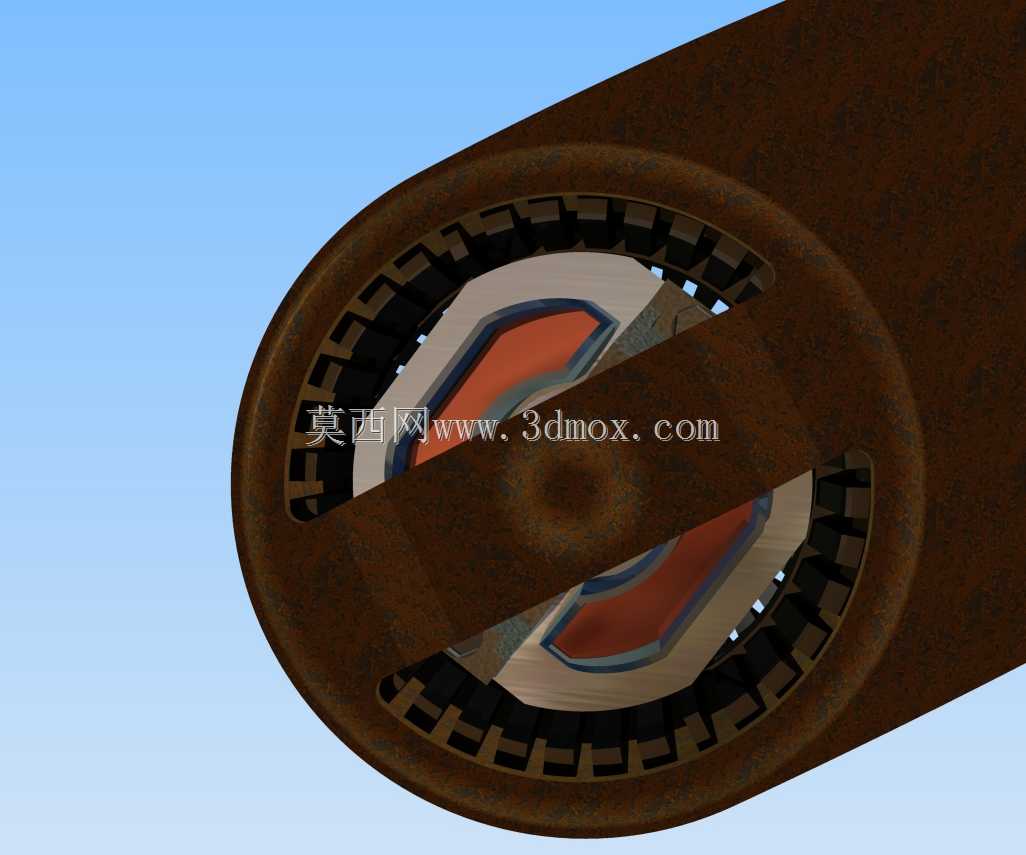

　　这类径向鼓风结构常嵌入民用采暖设备的风道内部，作为热风循环的核心动力部件，负责将加热元件产生的热空气沿径向推送至风道出口，实现室内空间的热量均匀扩散，区别于轴流风扇的直吹送风逻辑，径向出风的结构能更好适配封闭筒状风道的转向需求，减少风阻损耗。从实际使用场景来看，这类结构长期处于采暖设备的高温腔体内部，运行环境存在浮尘、温变频繁的特点，因此结构设计上优先做了简化处理，去掉了非必要的复杂曲面导流结构，叶片采用等厚圆弧造型，既降低了加工成型的难度，也能减少积灰附着的死角，适配长期免维护的使用需求。设计过程中首先要匹配安装腔体的边界尺寸，筒状外壳的内径直接决定风轮的最大外径，风轮与筒壁之间需要预留均匀的环形间隙，间隙过大会产生回流漏风损失，间隙过小则容易因热胀冷缩产生擦碰异响，通常根据腔体材质的热膨胀系数预留0.8-1.5mm的安全间隙。风轮的轮毂部分做了中心沉孔设计，直接适配驱动电机的输出轴，省去了额外的联轴器结构，轴向定位依靠轮毂端面的凸台与电机端盖贴合，保证运行时的轴向窜动量控制在允许范围内，避免叶片与风道端面产生摩擦。

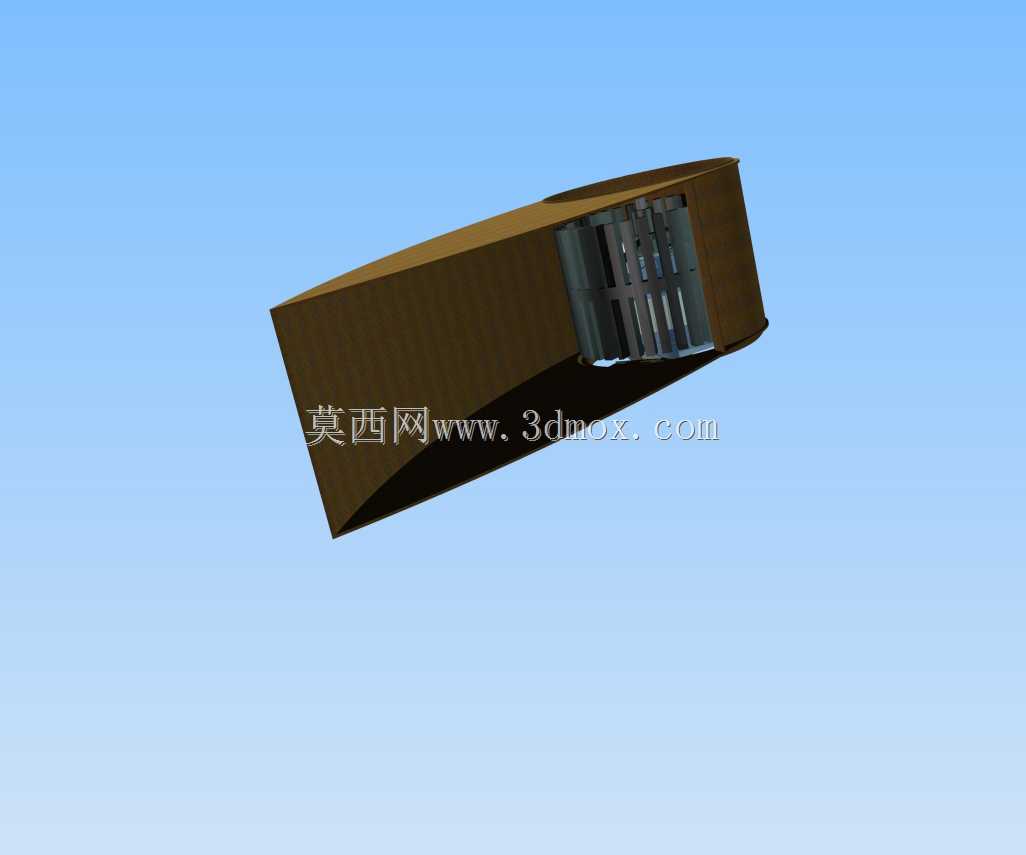

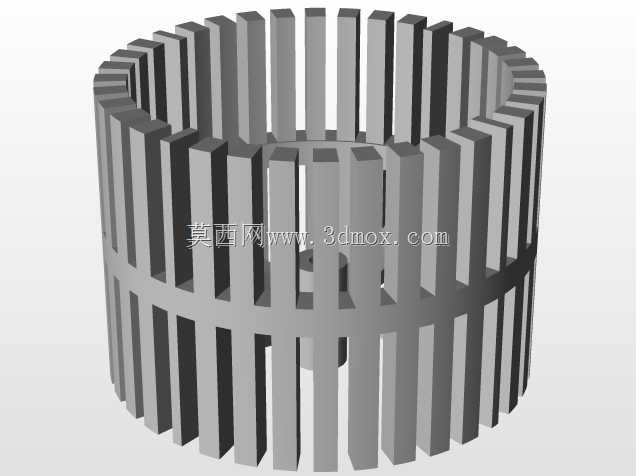

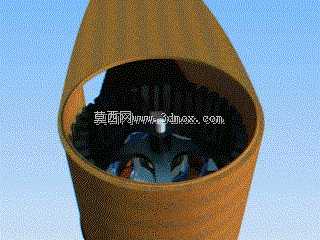

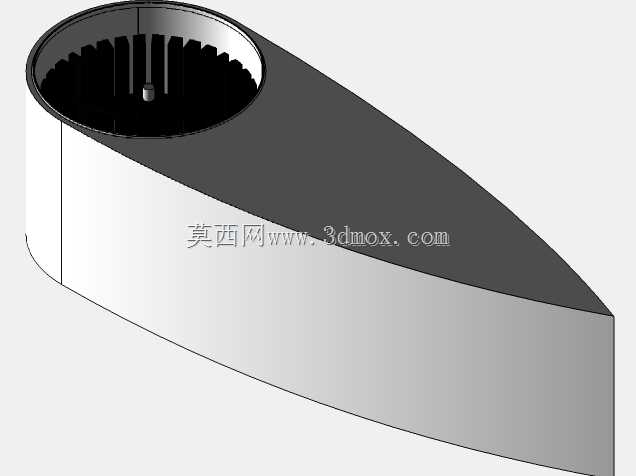

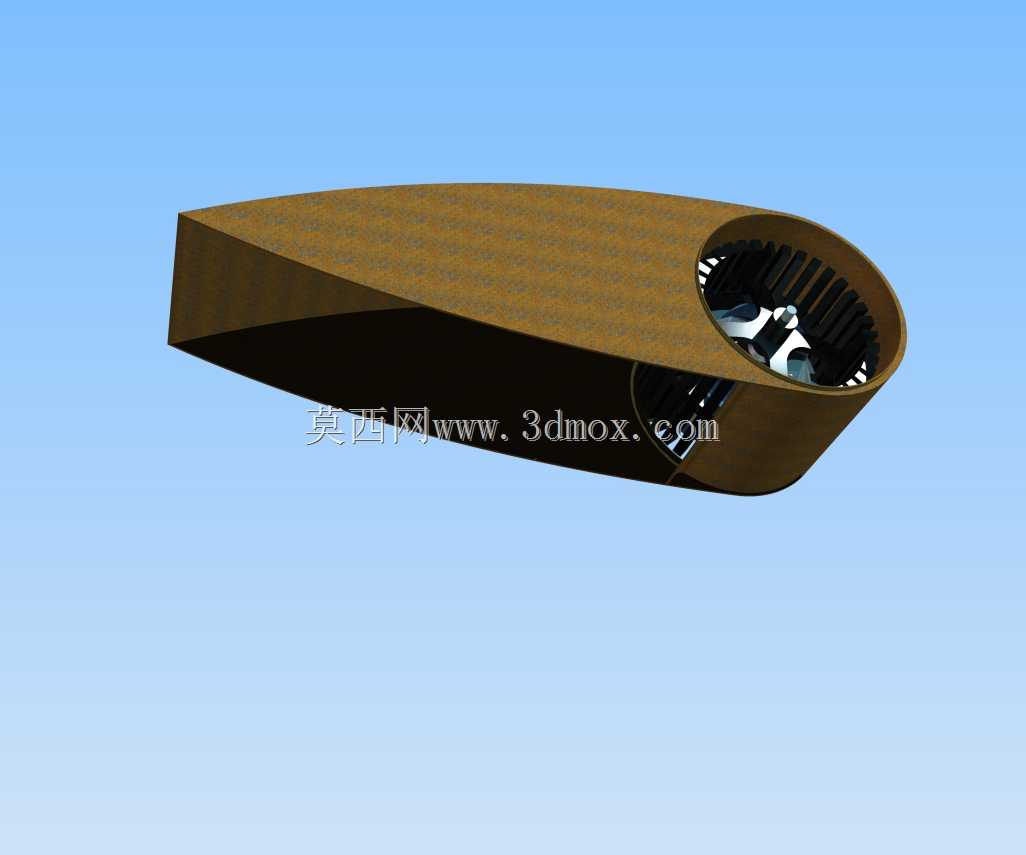

　　叶片的数量与弧度经过匹配调整，在满足送风风量要求的前提下，尽量降低叶片旋转时的气流脉动噪音，因为采暖设备多在室内静音环境下使用，过大的风噪会直接影响使用体验，径向出风的结构本身能让气流在筒壁内完成缓冲整流，相比直吹结构的风噪更低。从安装边界来看，整个鼓风组件完全嵌入筒状风道内部，不需要额外的外部固定支架，依靠风道两端的限位结构就能完成轴向固定，径向则通过筒壁的包容实现限位，装配时只需要将风轮压装到电机轴上，再整体推入风道即可完成组装，生产装配的工序非常简便，适合民用家电类产品的批量装配需求。

　　这类简化结构的设计逻辑，核心是在满足核心送风功能的前提下，尽可能压缩结构复杂度与制造成本，因为民用采暖产品的成本敏感度较高，去掉非必要的导流罩、复杂曲面叶片等结构，能直接降低注塑成型的模具成本与生产不良率，同时简化后的结构可靠性更高，在长期高温运行的环境下，更少的结构连接点就意味着更少的故障点。实际运行时，气流从风轮的轴向中心区域进入，在叶片旋转的离心力作用下沿径向甩出，顺着筒状内壁的导向流向加热元件区域，带走加热丝产生的热量后从出风口送出，整个气流路径没有突兀的截面突变，能最大程度降低局部涡流产生的能量损失。

　　在建模过程中，需要重点关注风轮的动平衡特性，简化结构的叶片如果周向分布不均，很容易在高速旋转时产生振动，因此叶片的周向角度公差需要严格控制，轮毂与叶片的连接位置做均匀的圆角过渡，既可以减少应力集中，也能避免注塑时产生缩痕影响成型精度。筒状外壳的内壁做了微糙面处理，不需要过高的表面光洁度，适当的粗糙度可以破坏壁面的附面层气流，减少高频风噪的产生，这也是民用家电风道设计中常用的处理方式。不同于工业用高压鼓风机的复杂结构，这类民用场景下的径向鼓风结构不需要过高的风压，只需要满足一定距离的热风输送即可，因此叶片的出口角度做了适配调整，偏向大流量低压损的设计方向，匹配小功率驱动电机的输出特性，在低转速下就能获得足够的送风量，同时降低运行功耗。整个结构没有多余的外露部件，所有旋转部分都被封闭在筒状风道内部，使用过程中不存在外露旋转件的安全隐患，也不需要额外加装防护网罩，进一步压缩了整体的物料成本。在尺寸链校核上，需要重点匹配电机轴伸长度与风轮轮毂的深度，保证风轮安装到位后，叶片的轴向位置完全处于风道的进风覆盖区域，避免出现叶片部分遮挡进风口的情况，否则会导致进风不畅、送风效率下降。
