45度导向麦克纳姆全向滚轮结构设计

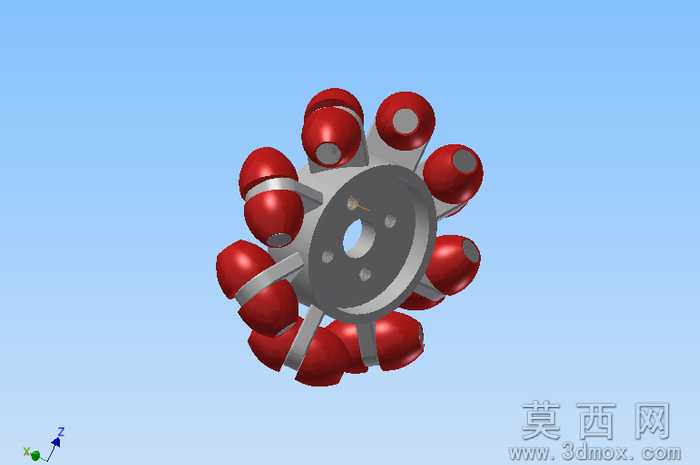

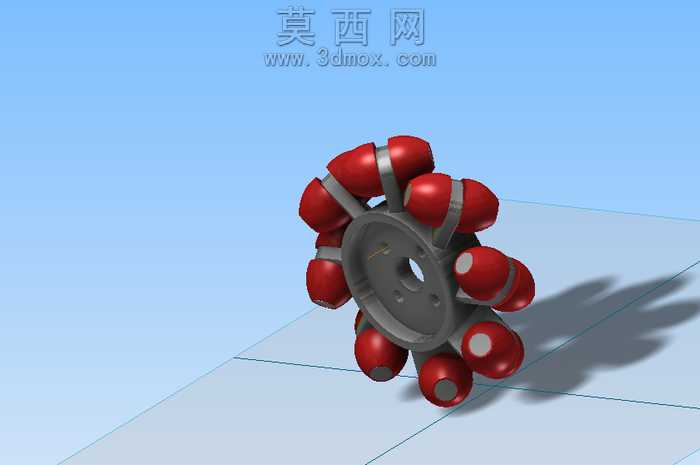

做这个麦克纳姆轮模型的时候，最先卡壳的是小滚轮的排布角度，一开始按常规45度斜角摆，算轮毂安装位的时候发现相邻滚轮的安装支耳会干涉，索性把轮毂的支耳做了错位偏移，每个支耳顺着滚轮的倾斜角度做了1.2度的微偏转，既避开了装配时的空间冲突，也让滚轮外轮廓拼合出来的包络圆更规整，不会出现转动时轮面高低起伏的卡顿感。小滚轮的曲面处理费了不少功夫，一开始直接用两端半球接圆柱的造型，转起来和地面接触的轨迹会有断点，后来把滚轮中段的柱面做了微弧调整，顺着整个麦克纳姆轮的外包络球面去切曲面，让每个小滚轮的接触母线刚好落在理论圆周上，不管轮体转到哪个角度，接触地面的都是连续的曲面，不会有硬棱磕碰的顿挫。轮毂中心的安装孔特意留了标准的键槽位，周边的三个沉头孔是给连接法兰留的固定位，建模的时候特意把沉孔的深度做了适配，不会出现螺丝锁死之后突出轮毂平面蹭到安装座的问题。小滚轮和支耳之间的配合间隙留了0.15mm，刚好能放进去标准的微型销轴，转动的时候不会晃荡也不会卡涩，做装配干涉检查的时候反复调了三次销轴的长度，避免销轴两端突出刮到相邻的滚轮。材质调试的时候，轮毂部分选了哑光深灰的工程塑料质感，粗糙度调到0.6，模拟实际加工出来的尼龙玻纤材质效果，小滚轮用了亮面的红色聚氨酯材质，加了一点点反光度，还原实际包胶滚轮的触感，打光的时候特意在轮体侧后方加了柔光灯，把滚轮之间的阴影层次打出来，能清楚看到每个滚轮的排布逻辑和曲面过渡。这个结构最实用的点是单轮就能实现横向斜向的移动力分解，四个轮组合起来就能让AGV或者小型移动平台实现全向移动，不用额外加转向机构，建模的时候特意把所有配合位都按实际加工公差做了预留，不管是做3D打印验证还是开模量产都能直接参考结构尺寸，不用再二次调整安装间隙。
