LUMEPNP贴装设备双导轨线性运动组件

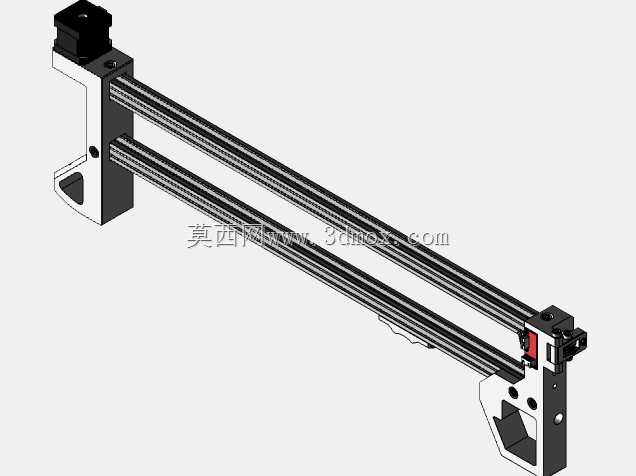

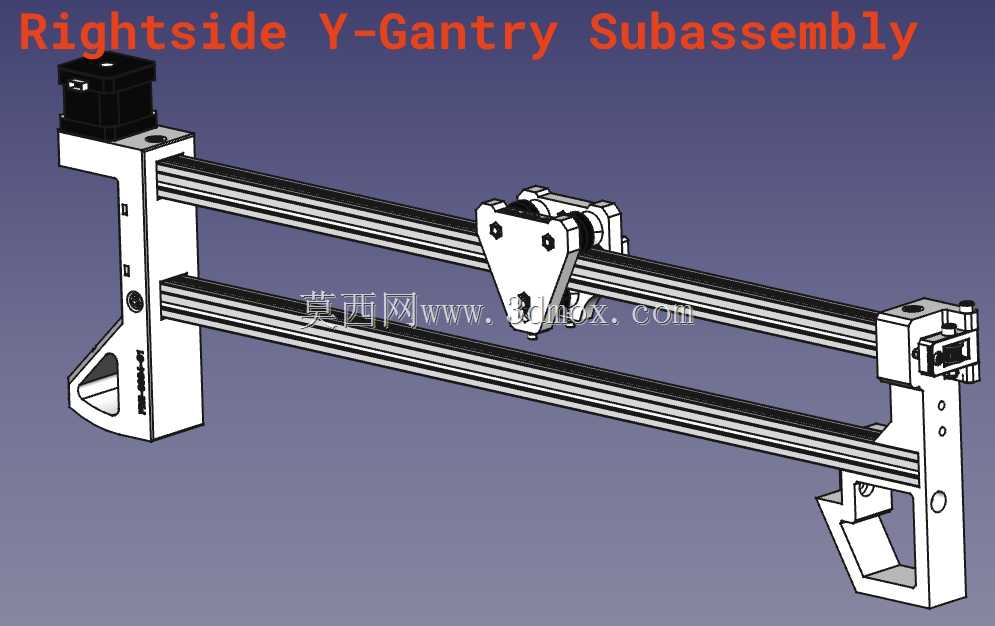

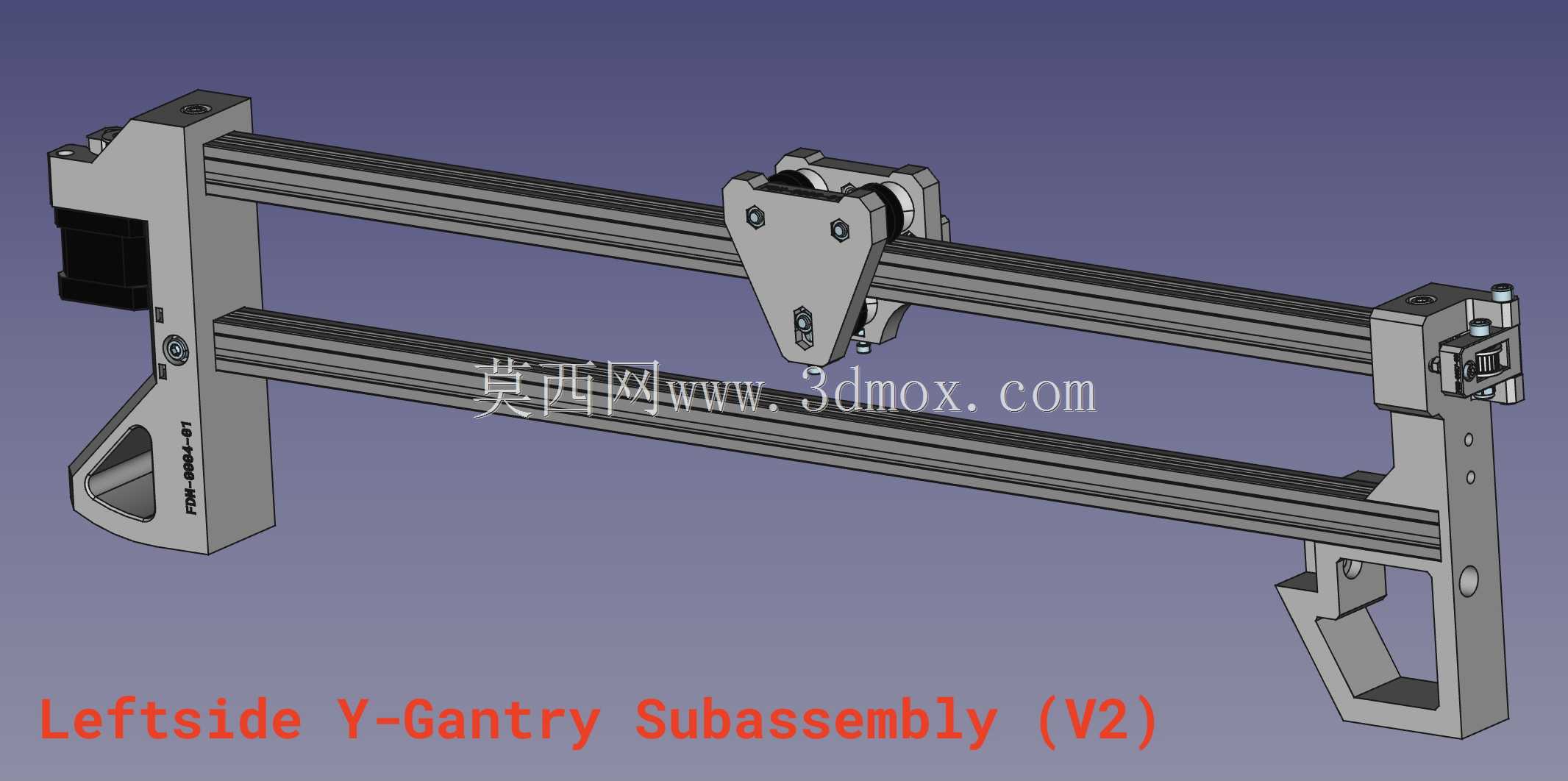

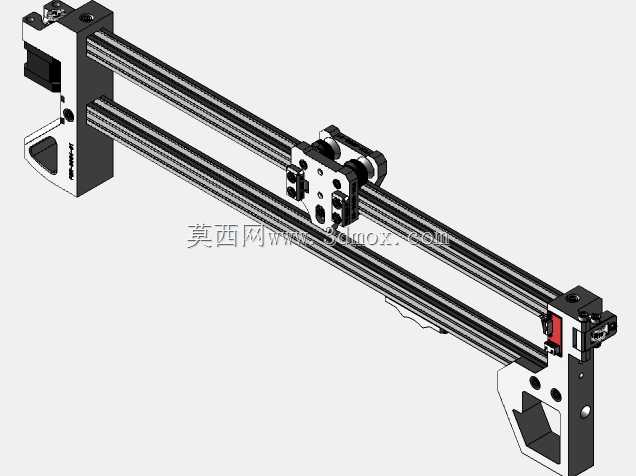

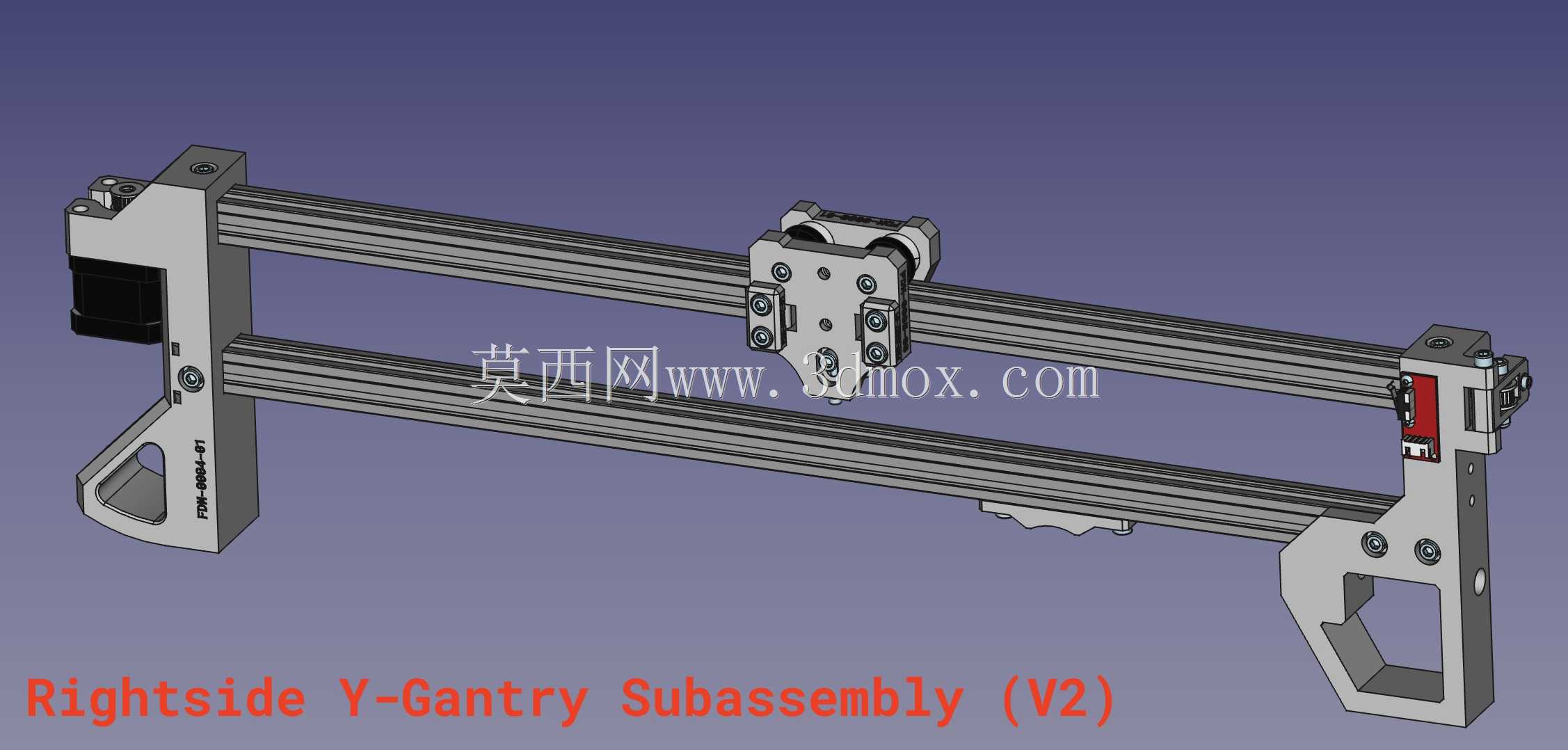

　　这套线性运动组件是桌面级SMT贴装设备的核心导向承载单元，主要承担贴装头的X轴方向长行程往复运动承载与导向功能，在小型电子加工场景中，可适配桌面型贴装工位的紧凑布局需求，满足小批量电路板试制、实验室电子元件贴装、教学实训场景下的运动精度要求。从结构设计来看，组件采用双平行光轴导轨的布局形式，两根平行布置的镀铬光轴作为运动导向基准，相比单导轨结构，双轴布局可有效抵消运动过程中产生的倾覆力矩，当贴装头搭载吸嘴组件、视觉识别模块做高速往复运动时，不会因为单侧受力出现卡滞、偏摆问题，运动过程的直线度可长期保持稳定。两端的安装支座采用一体化铣削成型结构，左侧支座集成了驱动端的安装位，可直接适配步进电机的安装定位，

　　支座上预留的电机安装孔位与光轴固定孔位采用一次装夹加工的工艺设计，从加工源头保证电机输出轴与光轴轴线的平行度，避免装配过程中反复调整同轴度的繁琐工序；右侧支座作为从动端支撑，同样设置了光轴锁紧结构，同时预留了同步带张紧机构的安装空间，可通过调整支座上的张紧螺栓快速调整同步带的预紧力，无需额外拆解其他部件即可完成维护调整。运动滑台部分采用跨接式结构设计，滑台本体通过直线轴承与两根光轴配合，滑动摩擦阻力小，长时间运行不会出现卡顿问题，滑台的上表面与侧面均预留了标准的安装螺孔阵列，可直接固定贴装头组件、气管走线槽、视觉相机支架等功能部件，螺孔的间距按照通用工业配件的安装尺寸设计，无需额外加工转接板即可完成常用配件的装配。从安装边界来看，

　　组件整体为长条形悬臂式安装结构，两端支座的底部设置了定位凸台与安装通孔，可直接固定在设备的铝型材机架上，安装时仅需要保证两端支座的安装面共面，即可快速完成组件的装配，不需要复杂的校准工序；组件的横向宽度控制在窄幅范围内，不会占用过多的机架横向空间，可给Y轴运动机构、送料器组件预留充足的安装位置，适配桌面设备紧凑的内部布局要求。在实际应用场景中，这套组件的运动行程可覆盖常规尺寸PCB板的贴装范围，运动过程中滑台的负载能力可满足搭载多吸嘴贴装头、小型视觉模块的重量要求，高速往复运动时的振动量控制在较低水平，可保证贴装头取料、贴装过程中的位置精度，避免元件贴装偏移问题。设计过程中充分考虑了桌面设备的维护便利性，光轴表面采用硬铬镀层处理，

　　耐磨性能优异，日常仅需要定期涂抹润滑脂即可保证长期顺畅运行，直线轴承作为标准易损件，可直接采购同规格标准件快速更换，不需要定制特殊配件，大幅降低了设备的后期维护成本。组件的走线空间也做了针对性设计，两根光轴之间的空隙可布置同步带、拖链与气管线路，所有运动部件的走线都可隐藏在导轨间隙内，不会出现线缆外露剐蹭的问题，运动过程中线缆随滑台往复移动时不会与其他部件产生干涉，整体结构布局紧凑合理，没有冗余的结构设计，在保证结构强度与运动精度的前提下，尽可能压缩了整体重量与外形尺寸，非常适合小型桌面类电子加工设备的运动单元搭建。
