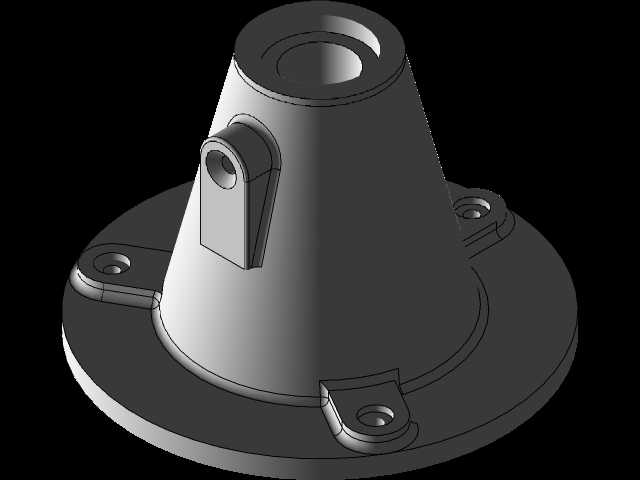

在流体控制、工业管路架设以及中小型动力单元的安装布局中,支撑类构件的合理性直接决定整套设备的运行稳定性,这款锥台带侧耳的法兰式支撑基座,正是针对这类场景中载荷分散、安装空间受限、侧向需附带辅件挂载的需求设计的。
从实际使用场景来看,这类支撑件常应用在阀门组的立式安装、小型仪表传感器的高位固定、气动管路终端的承重支撑环节,区别于常规直筒式支撑座,它的锥台构型能够将上部承载的竖向载荷顺着锥面均匀传导至底部法兰盘,避免直筒结构常见的根部应力集中问题,尤其是在设备存在小幅振动的工况下,锥面的载荷扩散路径能大幅降低连接螺栓的交变载荷幅值,减少长期运行后螺栓松动、基座焊缝开裂的风险。
设计过程中首先考量的是安装边界的适配性,底部法兰盘采用三耳式安装孔布局,相比整圈法兰的结构,三个呈120度分布的安装耳既减少了基座本身的材料占用,也能适配现场安装面存在局部凸起、预埋螺栓位置存在小幅偏差的情况,安装时不需要对安装基面做大面积找平,只需要保证三个耳座的贴合面平整即可完成固定,对于现场改造类的项目来说,这种设计能大幅降低安装调试的工作量。上部的锥台顶端设置同轴的沉孔结构,这个沉孔是用来对接上部被支撑构件的定位轴颈,沉孔的深度与直径配合公差选取H7级,既能够保证上部构件安装后的同轴度,也能在装配时起到导向作用,不需要额外的定位工装就能完成上部构件的预装。
锥台侧面设置的带孔凸耳是这款支撑座的功能拓展结构,这个凸耳的通孔轴线与底部法兰面平行,主要用来挂载管路固定卡箍、传感器接线支架或者小型的气动控制阀组,在很多阀门安装场景中,原本需要额外在支撑结构旁焊接独立的支架来固定这些辅件,这个集成的侧耳直接省去了后续焊接加工的工序,也避免了现场焊接带来的基座变形、防腐层破坏问题。凸耳与锥台主体的衔接处做了圆角过渡处理,避免直角衔接带来的应力集中,在侧耳承受侧向挂载载荷时,圆角过渡区能够将载荷平滑传导至锥台主体,不会出现凸耳根部断裂的问题。
尺寸设计上,底部法兰盘的外径设定为上部锥台大端直径的1.6倍,这个比例是经过多轮载荷仿真验证的,既能够保证支撑的倾覆稳定性,也不会因为法兰盘过大造成材料浪费与安装空间占用过多。三个安装耳的螺栓孔直径按照常规M8-M10的安装螺栓规格设计,孔边到法兰外圆的距离预留了足够的扳手操作空间,现场安装时不需要使用特殊的薄壁套筒,普通的开口扳手就能完成螺栓的紧固操作。锥台的锥度选取1:8,这个锥度一方面兼顾了载荷传导的角度合理性,另一方面也在铸造或者机加工过程中具备良好的脱模与走刀工艺性,不需要特殊的工装夹具就能完成锥面的加工。
从结构细节来看,所有的棱边都做了R1-R2的圆角处理,没有尖锐的边角,一方面是避免安装过程中划伤操作人员,另一方面也能减少热处理或者表面处理过程中的边角应力集中,提升构件的整体疲劳强度。顶端沉孔的底部设置了微小的退刀槽,保证机加工时沉孔端面的平面度,让上部被支撑构件与支撑座的端面能够完全贴合,不会出现局部间隙导致的支撑倾斜问题。侧耳的通孔做了贯通设计,并且孔的两端都做了倒角,方便固定螺栓的穿入,也能去除孔口的毛刺,避免螺栓穿入时被毛刺刮伤螺纹。
在实际选型应用时,需要注意这款支撑座的竖向额定承载范围,它更适合承载15kg以内的上部构件,对于存在较大冲击载荷的场景,可以在底部法兰与安装基面之间加装橡胶减震垫,利用锥台结构的良好阻尼特性进一步降低振动传导。如果需要在侧耳上挂载较重的辅件,需要校核侧耳通孔处的剪切强度,必要时可以在侧耳与锥台之间增加加强筋结构,但常规的管路卡箍、小型支架挂载完全在设计承载范围内,不需要额外加强。
这款支撑基座的设计没有追求冗余的结构强度,而是在满足常规工业场景承载需求的前提下,尽可能优化结构的工艺性与安装便捷性,不管是采用铸造后机加工的工艺,还是直接采用棒料数控加工的方式,都能以较低的成本完成制造,适合批量应用在自动化产线的管路布局、流体控制阀门组安装、小型仪表设备的支撑固定等场景中,能够有效减少现场安装的加工工作量,提升整套设备的装配效率与长期运行稳定性。
