汽车冲压模具用可调式张紧拉杆结构

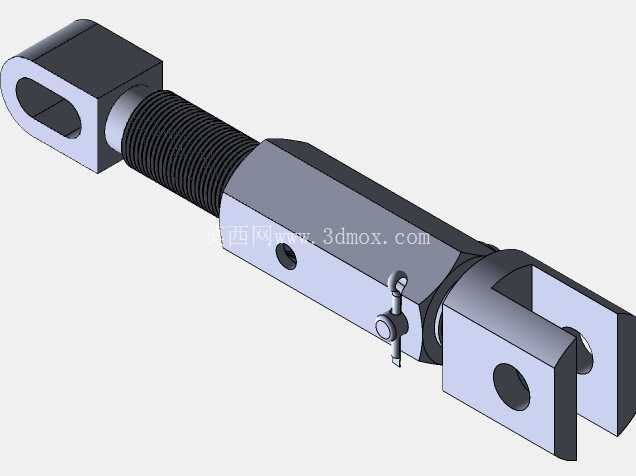

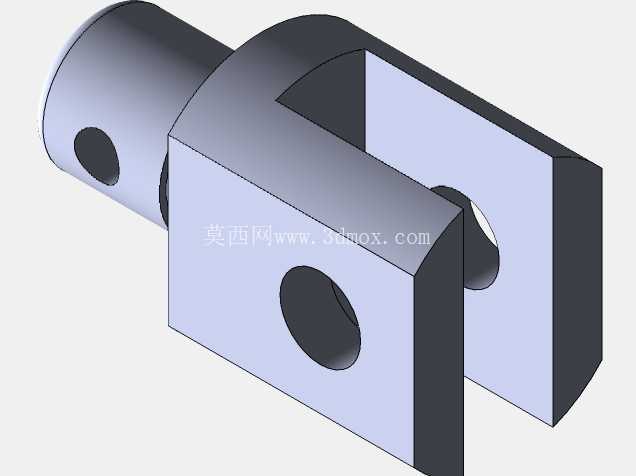

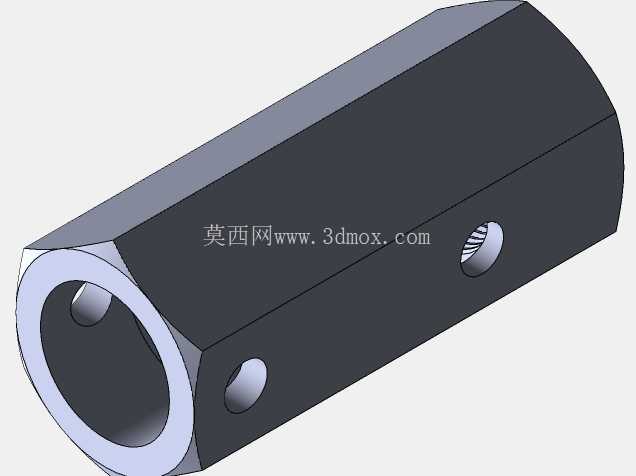

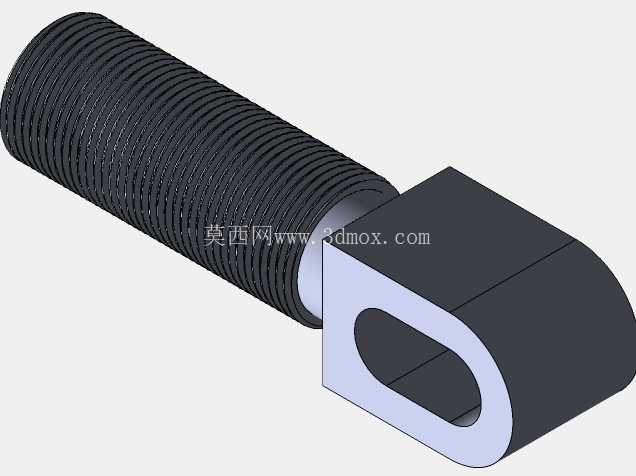

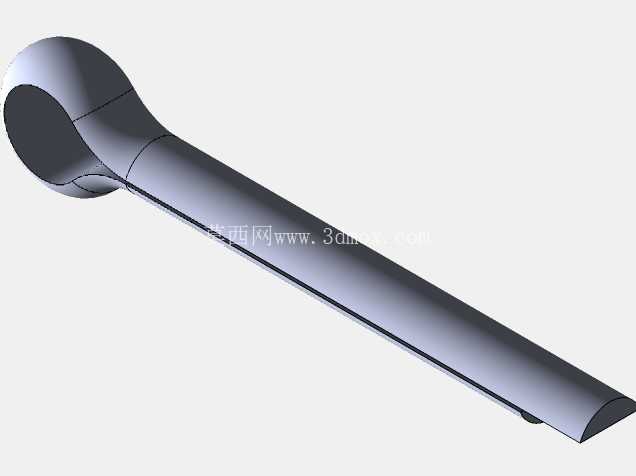

在汽车冲压生产线的模具配套结构中，这类张紧拉杆是保障模具辅助机构、线缆管路排布稳定性的常用连接件，日常作业场景里，冲压设备连续往复作业会产生持续的高频振动，模具周边布设的信号线缆、气动软管、安全防护拉索如果缺乏可靠的张紧固定，很容易在振动过程中出现松脱、移位，甚至误入模具合模区间造成设备故障或生产中断，这款拉杆的设计正是针对这类现场痛点开发。从功能特性来看，这款拉杆采用两端不同接口的复合结构，一端为带长圆孔的吊环式接头，可适配不同位置的安装销钉，长圆孔的设计预留了一定的安装调整余量，能够抵消安装基座的位置公差，避免装配时出现孔位不对中的强制装配问题，减少结构内应力；另一端为叉形铰接接头，通过带孔销与被张紧部件连接，铰接结构可以在设备振动过程中自适应小角度的摆幅，不会因为刚性连接造成接头处的应力集中断裂。中间的杆体分为螺纹调节段和主体锁紧段，螺纹段采用细牙梯形螺纹，调节精度更高，自锁性能优于普通三角螺纹，张紧力调整到位后，配合杆体上的锁紧销结构，可以有效防止作业过程中螺纹回转松脱，保障张紧力长期稳定。设计过程中，工程师充分考虑了冲压车间的作业环境，杆体主体采用六方截面设计，既方便使用标准扳手进行张紧力调节，又能在同等截面积下获得更好的抗扭刚度，相比圆杆结构在调节时不容易出现打滑问题；杆体上预留的径向销孔，可根据实际张紧行程需求穿入保险销，避免调节超程造成螺纹脱开，提升结构的安全冗余。从安装边界来看，这款拉杆的最小安装长度适配模具周边狭小的安装空间，螺纹段的有效调节行程可覆盖±15mm的长度调整需求，两端接头的销孔直径适配车间通用的标准圆柱销，不需要单独定制非标连接件，降低现场维护的配件成本。实际应用中，除了汽车冲压模具场景，这类拉杆也可用于通用自动化设备的拉索张紧、工装夹具的快速拉紧、轻型吊装作业的索具长度调节等场景，结构的通用性较强。在建模逻辑上，这款零件的特征构建完全遵循机械加工的工艺顺序：先完成主体六方杆的基体特征，再分别加工两端的接头结构，之后车削调节螺纹，最后加工销孔、铰接孔等附属特征，所有倒角、退刀槽的尺寸都符合机械加工的工艺要求，没有出现无法加工的倒扣或极端尺寸特征，建模过程中对螺纹特征采用简化几何表达，既保证装配时的干涉检查准确性，又能降低模型的数据量，方便在大型装配体中调用。需要注意的是，这类拉杆在选型时需要根据实际承受的张紧载荷核算螺纹的剪切强度，铰接销的配合间隙要控制在合理范围，间隙过大会造成张紧状态下的窜动，间隙过小则会在振动时出现卡滞，无法自适应角度补偿；安装时要先将两端接头分别与安装基座和被张紧部件连接，再旋转中间杆体调整张紧力，最后穿入锁紧销完成固定，不要在两端未固定的状态下强行施加预紧力，避免接头处承受额外的弯曲载荷。
