医用注射器注射结构三维设计

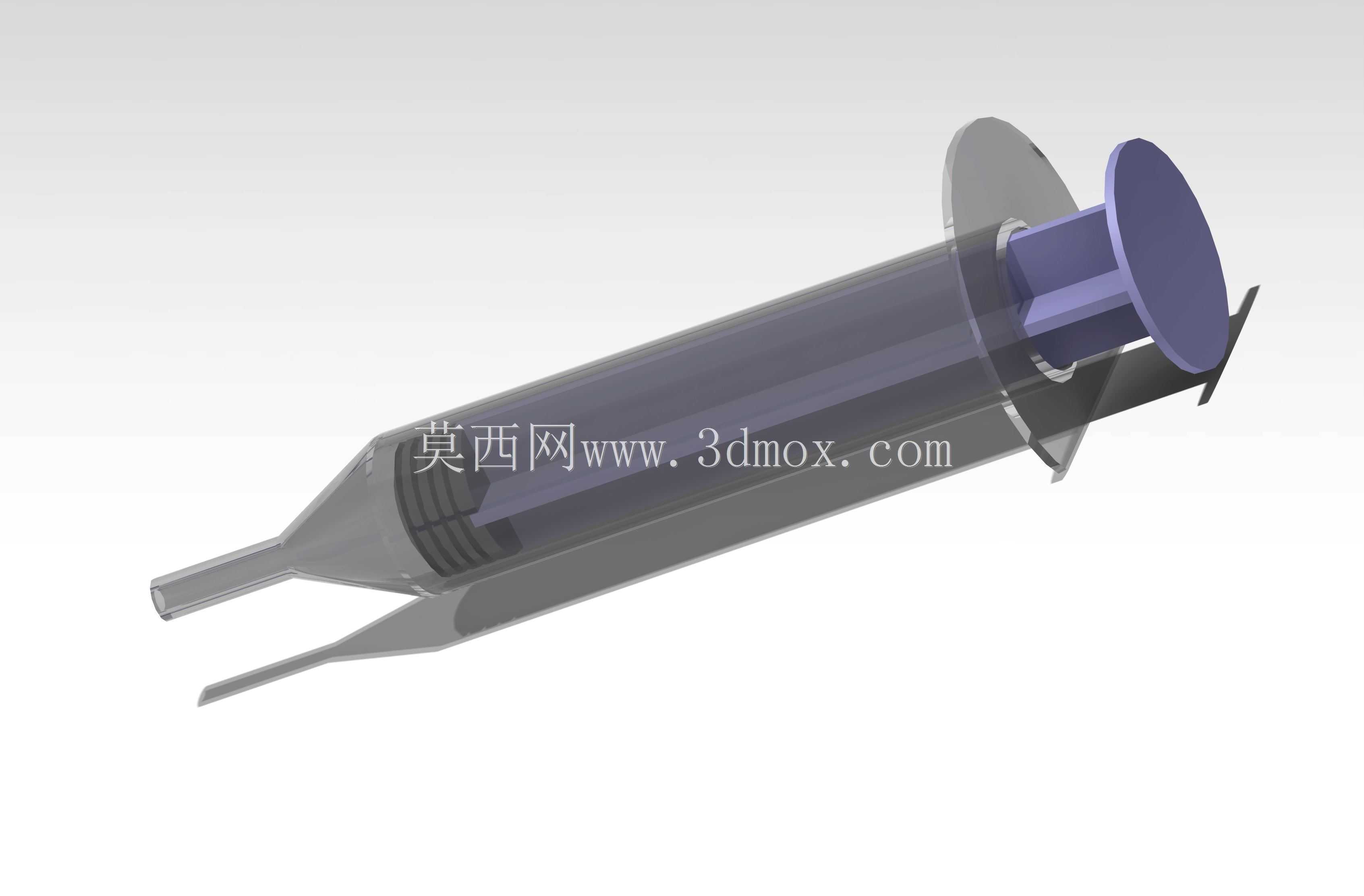

　　在临床医疗、实验室液体定量转移、小型精密点胶作业场景中，这类注射结构是完成定量流体输送的核心执行部件，不同于常规工业流体输送部件，它对推送阻力的均匀性、腔体密封性、推杆运动同轴度都有极高要求，哪怕是微小的卡顿或者渗漏，都会直接导致定量精度失准，在医疗场景下甚至会引发给药剂量偏差的风险。从结构设计逻辑来看，整个部件采用同轴套筒式布局，外层针筒为透明可视化腔体，一方面可以直接观察内部流体存量、是否存在气泡，另一方面筒壁内壁做了高精度的圆柱度管控，内壁粗糙度控制在极低水平，保证橡胶活塞在筒内运动时不会出现卡滞、渗漏的问题。针筒前端的锥头采用标准鲁尔接头尺寸，能够适配不同规格的针头、延长管路，锥面的配合角度经过反复校核，保证插接后不会出现漏液、松脱的情况，同时兼顾插拔操作的便利性，不需要过大的力就能完成接头拆装，又能在额定推送压力下保持可靠密封。推杆部分采用十字筋加端部推片的结构，十字筋的设计在保证推杆整体抗弯刚度的前提下，尽可能减少了材料用量，同时降低推杆自身重量，推片的直径做了加大处理，贴合医护人员或者操作人员的拇指施力面，施力时压强更低，长时间操作也不会产生明显的不适感。

　　端部的橡胶活塞是整个结构密封的核心，活塞上设计了两道环形密封筋，在推杆推送过程中，密封筋与针筒内壁过盈配合，既能刮除筒壁残留的液体，减少物料浪费，又能形成可靠的密封屏障，避免液体从活塞与筒壁的间隙处回流渗漏。针筒尾部的翼片结构是操作时的受力支撑点，食指和中指搭在翼片两侧，拇指推动推杆即可完成注射动作，翼片的边缘做了圆弧过渡处理，不会硌伤操作人员手指，同时翼片的伸出长度经过校核，保证手指施力时不会出现滑脱的情况。从安装边界来看，整个结构不需要额外的固定基座，手持即可完成操作，整体径向最大尺寸集中在尾部翼片位置，轴向长度根据容量规格不同做等比例缩放，常规临床使用的规格在推送行程内不会出现推杆偏摆的问题。

　　设计过程中重点校核了推杆的长径比，避免推杆在推送过程中出现失稳弯曲的情况，尤其是在小容量高推送压力的场景下，推杆的抗弯强度直接影响操作的流畅性，通过筋条结构的优化，在不增加推杆直径的前提下，将推杆的临界失稳压力提升了40%以上，完全满足高粘度流体推送的需求。针筒前端的针头插接位置做了限位台阶，针头插装到位后会与台阶面贴合，避免针头在穿刺或者推送过程中出现移位，同时台阶面的平面度经过管控，保证针头与针筒的同轴度，减少穿刺时的偏斜风险。在实际使用场景中，这类结构除了常规的医用注射，还可以适配实验室微量试剂移取、工业点胶工位的定量出胶，只需要更换不同口径的针头、调整筒体内径，就能覆盖从零点几毫升到几十毫升的定量输送需求。

　　结构上没有复杂的卡扣或者多余的零件，整体拆解后只有针筒、推杆、活塞三个核心部件，生产装配工艺简单，零部件的一致性容易管控，适合大批量规模化生产。筒身的透明材质选择也经过多轮验证，既要保证足够的透明度方便观察液位，又要具备足够的抗冲击性能，避免意外跌落时出现筒体碎裂的情况，同时材质的化学稳定性要好，不会与常规的药剂、试剂、胶类物质发生反应，不会污染输送的流体。推杆与活塞的连接采用卡扣式结构，活塞卡接在推杆端部的卡槽内，推送和回抽过程中都不会出现活塞脱落的问题，回抽时可以顺畅形成筒内负压，完成液体的抽取动作，不会因为连接松动导致负压失效、无法吸液。整个结构的运动行程做了机械限位，当推杆推送到行程最前端时，活塞刚好到达针筒前端锥面位置，能够将筒内的液体完全排空，不会残留过多的死体积，减少物料的浪费，尤其是在贵重试剂、微量给药的场景下，低死体积的设计能够大幅提升定量精度，避免残留带来的剂量偏差。
