多色绞合内部连接电缆结构设计

　　这类多芯绞合内线是电气设备内部布线的核心连接件，常见于工业控制柜、仪器仪表内部、阀组接线回路以及小型机电设备的动力与信号传输场景，承担着设备内部不同功能模块间的电能输送、控制信号传递作用，是保障设备电气回路稳定连通的基础部件。不同于外部敷设的铠装电缆，这类内线无需承受外部机械冲击、日晒雨淋的户外工况，因此外层无需厚重的防护铠装，单根线芯采用绝缘层包覆区分回路，多根线芯按固定绞合节距扭绞成型，既可以减少多根平行布线带来的电磁干扰问题，也能让整束线缆具备更好的弯折柔韧性，适配设备内部狭小空间的布线走向，在设备装配时可以顺着结构件的缝隙、走线槽完成布设，不会因为反复弯折出现线芯断裂、绝缘层破损的问题。

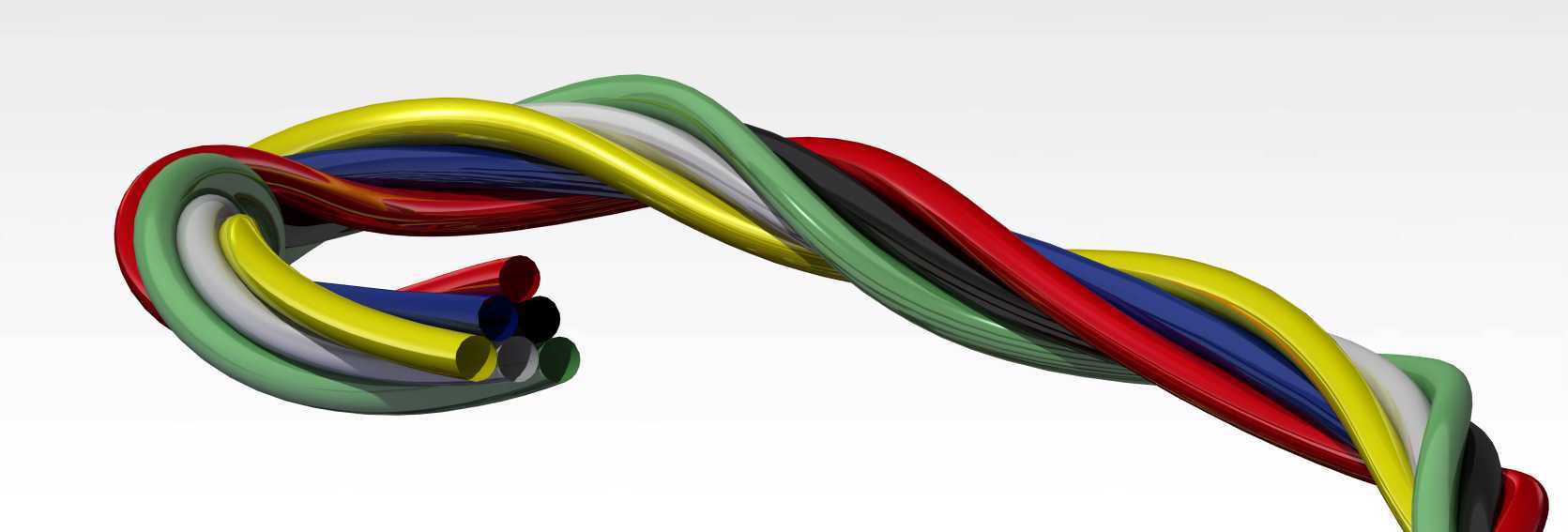

　　从结构设计逻辑来看，这款绞合内线的每根线芯都采用等径设计，不同线芯的绝缘层采用差异化色彩区分，分别对应不同的回路定义，比如常见的红、黄、绿三色对应三相动力回路，蓝色对应零线，黑色、灰色对应控制信号回路，装配和后期检修时无需反复对线核号，通过绝缘层颜色就能快速区分回路功能，大幅提升装配和运维效率。绞合节距的设计经过反复验证，节距过大会导致线缆整体硬度过高，弯折时容易出现线芯受力不均的问题，节距过小则会增加线缆加工的难度，同时会让整束线缆的外径偏大，占用过多的设备内部走线空间，最终选定的节距既保证了线缆的柔韧性，也控制了整束线缆的外径尺寸，适配常规的走线槽、护线套的安装尺寸边界。在实际设备装配场景中，这类绞合内线的两端通常会压接冷压端子或者焊接在接线排、PCB板的接线柱上，绞合结构可以让整束线缆在设备发生小幅振动时，不会因为单根线芯的晃动出现接线端子松脱的问题，多根线芯扭绞成束后整体抗振性能远优于平行布设的散线。线芯的绝缘层采用耐磨绝缘材质，在设备内部和结构件边缘接触的位置，即使长期存在小幅摩擦，也不会轻易出现绝缘层磨破导致的回路短路问题。

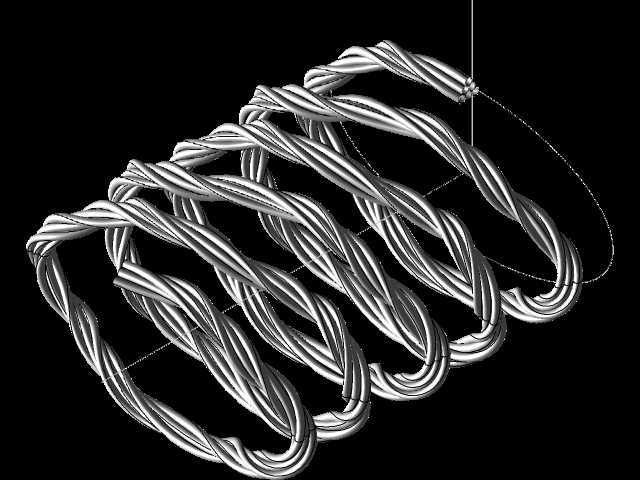

　　建模过程中，每根线芯都按照实际绞合的螺旋轨迹生成扫掠路径，还原了真实线缆绞合后的自然形态，线芯之间的贴合间隙完全参照实际生产工艺设定，没有出现过度穿透或者间隙过大的失真问题，不同颜色的绝缘层材质也做了区分，还原了塑料绝缘层的半哑光质感，用于设备布线仿真、装配干涉检查时，可以直观呈现线缆布设后的实际占用空间，提前排查布线过程中可能出现的和结构件干涉、弯折半径过小导致线芯受损的问题。在阀组类仪器仪表的内部布线场景中，这类多芯绞合内线可以同时连接阀组的动力供电回路、位置信号反馈回路、状态指示回路，单束线缆就能完成所有回路的连接，减少设备内部的线束数量，让内部布线更加规整，避免多束散线交错带来的检修困难、积尘难清理的问题。

　　线缆的整体弯折半径设计符合电气布线规范，最小弯折半径不小于线缆外径的6倍，保证在常规布设弯折时，线芯不会出现过度拉伸导致的截面积变小、载流量下降的问题，绝缘层也不会因为弯折出现发白、开裂的隐患。针对设备内部可能存在的局部高温区域，这类内线的绝缘层材质耐温等级适配常规工业设备的内部工作温度范围，在设备长期运行产生的温升环境下，不会出现绝缘层软化、脱落的问题，保障电气回路的绝缘性能稳定。建模时还还原了线芯端面的结构，能清晰看到每根线芯内部的导体和外层绝缘层的分层结构，用于电气布线教学、装配工艺演示时，可以直观展示绞合内线的结构组成，帮助新入行的装配人员理解内线绞合结构的优势和布线注意事项。在实际选型应用中，这类绞合内线的线芯数量、单芯截面积可以根据实际传输的电流大小、信号类型做调整，本次建模的六芯绞合结构，适配多数小型仪器仪表、阀组控制模块的接线需求，整束线缆的外径控制在合理范围，穿过设备壳体的过线孔时，配合常规的橡胶护线套就能完成密封固定，无需额外扩孔或者定制特殊规格的护线件，降低设备整体的加工和装配成本。
