带音频接头的伸缩螺旋连接线缆结构设计

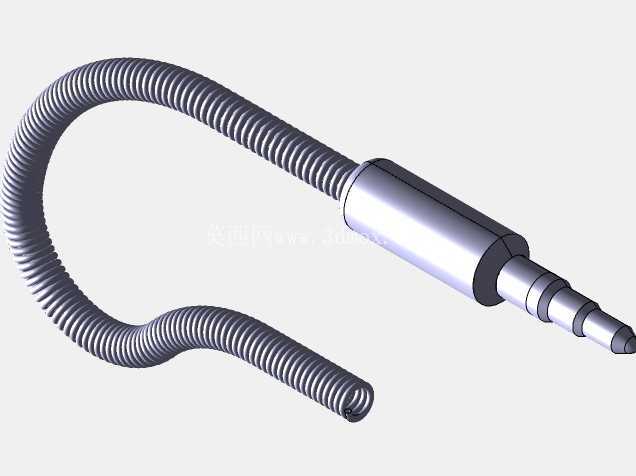

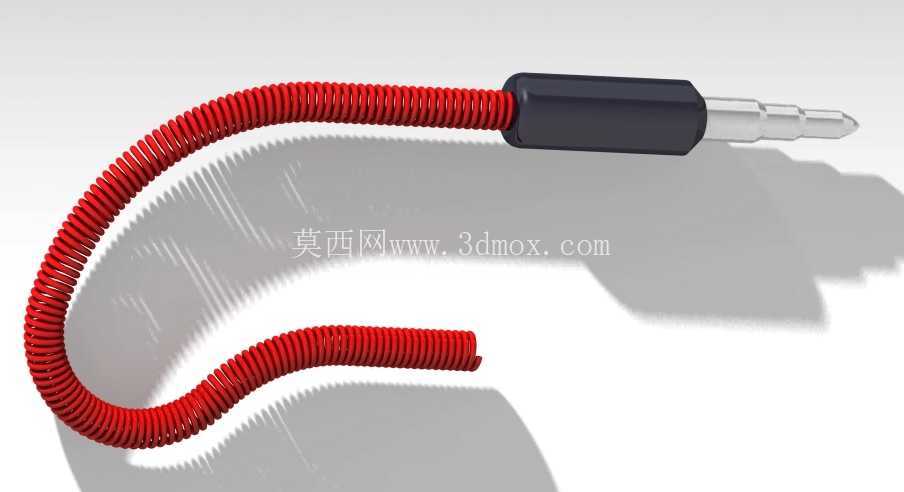

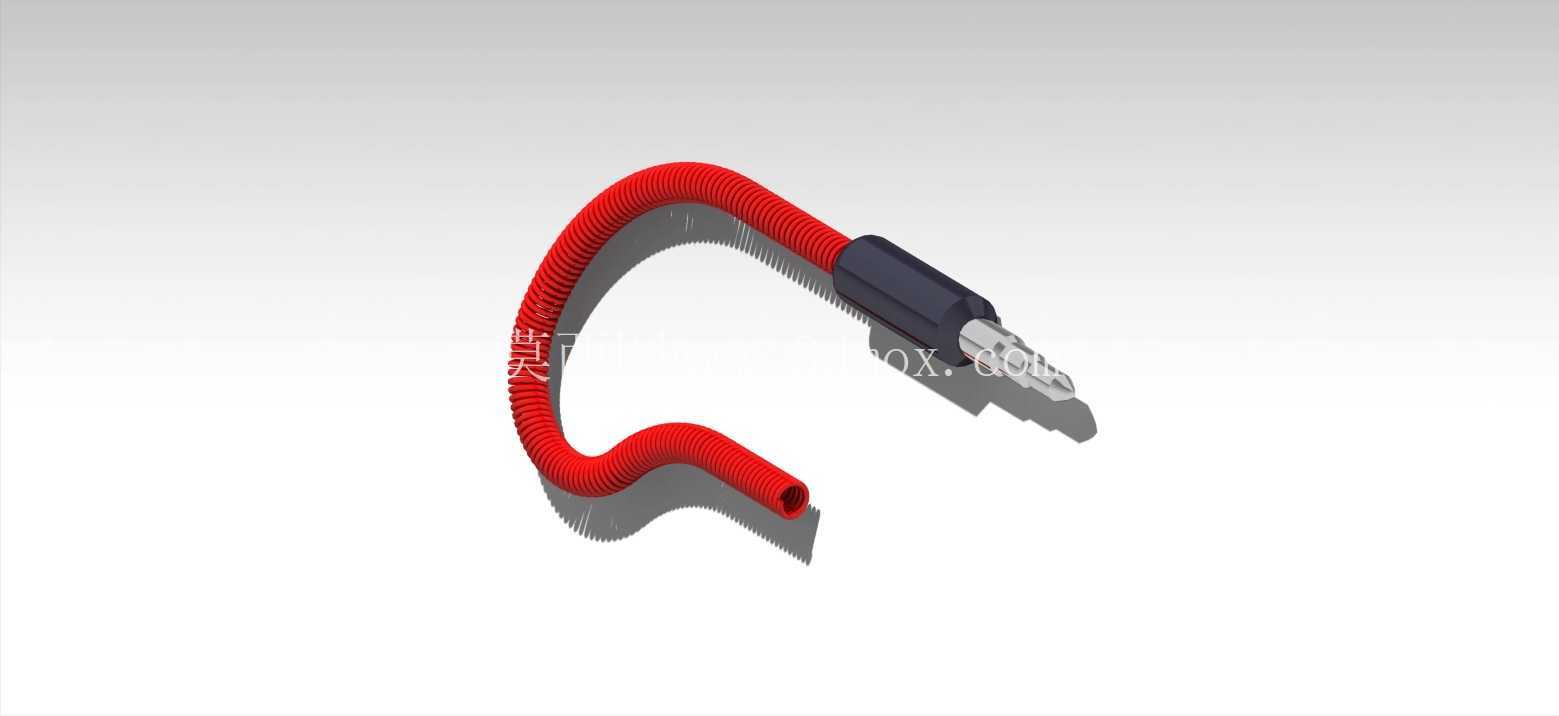

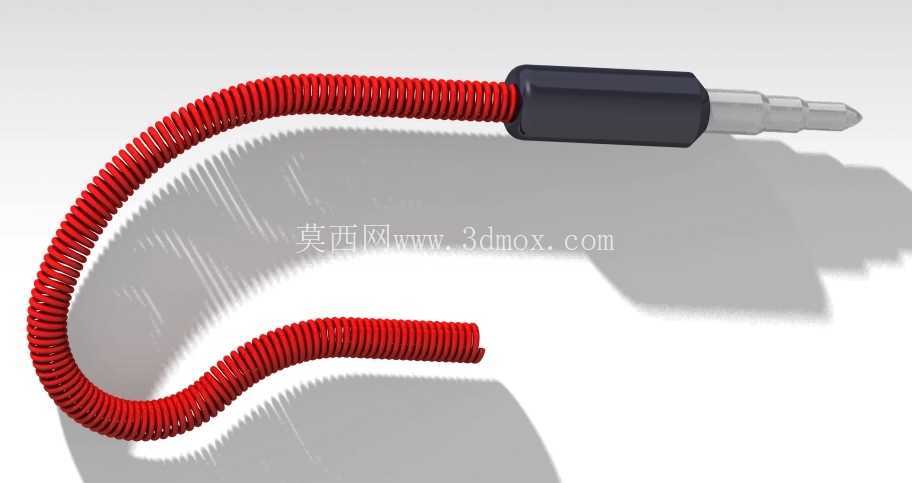

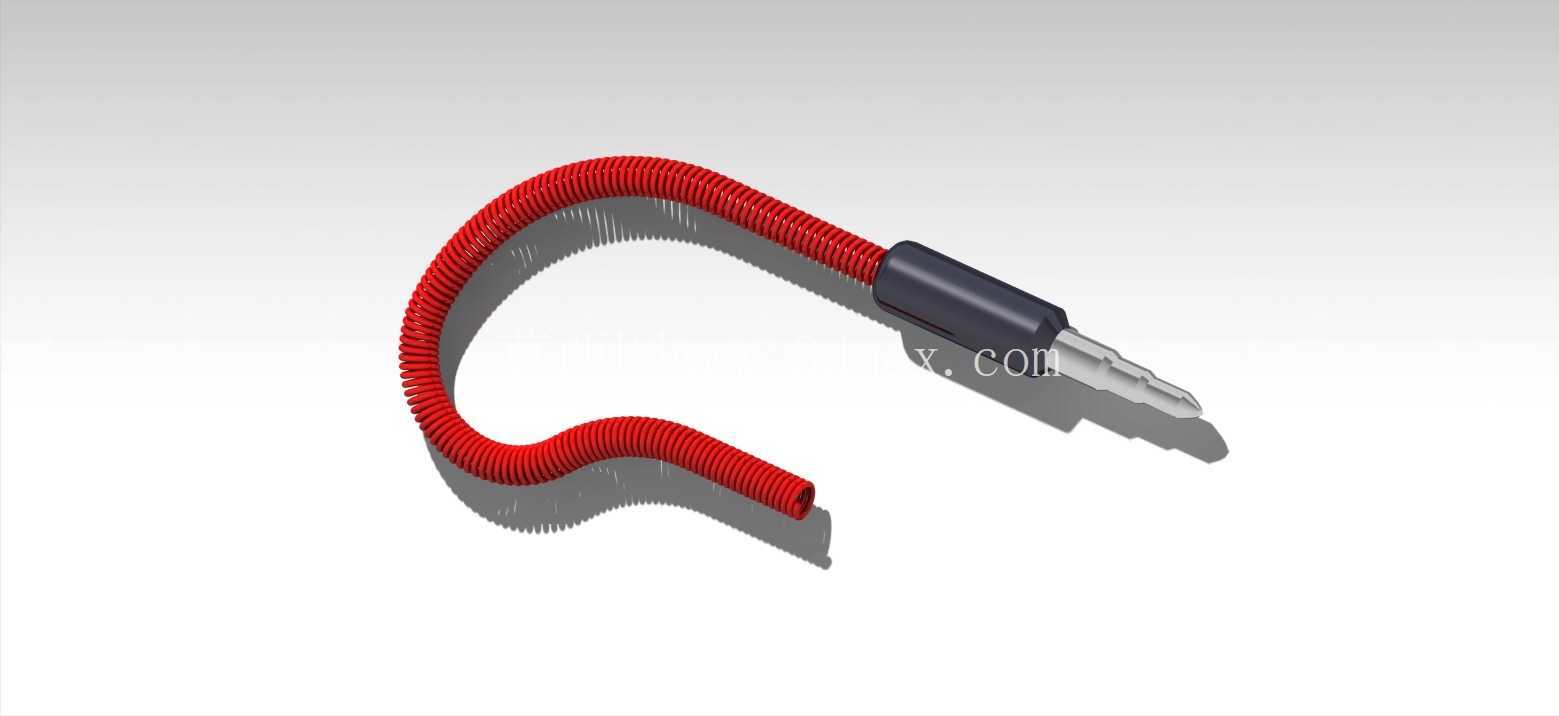

　　这次做的这个螺旋电缆结构，一端集成了标准3.5mm音频公头，接头部分做了硬质塑壳的应力释放过渡，避免线缆和接头衔接的位置因为反复弯折出现铜丝断裂的问题，螺旋段的线径、螺距都是按照常规小信号传输的线缆参数做的参数化生成，整个螺旋段的自然状态长度和最大拉伸长度做了3:1的冗余设计，能覆盖大部分手持外接设备的移动范围需求。做这个结构建模的时候，没有直接用固定的螺旋线扫掠就完事，而是先考虑了实际生产中螺旋线缆的成型特性：螺旋段的每一圈螺距在自然状态下是均匀贴合的，拉伸时螺距会随着拉伸长度线性变大，靠近接头的位置螺旋圈的直径会有微小的渐变过渡，避免应力集中在接头衔接处。日常做设备布线设计时，螺旋线缆的应用场景其实覆盖了很多容易被忽略的工位，比如小型检测设备的信号外接端口、手持操作单元的连线、需要频繁小范围拉扯移动的音频信号传输节点，这类场景如果用普通直线缆，很容易出现线缆拉扯磨损、多余线缆堆积缠绕、移动时线缆勾挂周边工装的问题，而螺旋结构的线缆刚好能依靠自身的弹性伸缩特性，在有限的拉伸范围内提供足够的线长冗余，同时在撤去外力后自动回缩，不会在工位上留下多余的线缆余量。建模时先做了接头部分的结构：前端的金属插针按照标准音频接头的尺寸做了三段式的接触段、绝缘段、固定段，外面的塑壳做了防滑的直纹纹理，尾部和线缆衔接的位置做了锥形的过渡段，比线缆外径大2mm左右，刚好能包裹住线缆的内芯保护层，防止弯折时内芯直接受力。螺旋段的建模用了可变螺距的螺旋线作为路径，扫掠的时候给线缆截面做了微小的椭圆变形，模拟实际螺旋线缆成型后因为内应力产生的截面微变，更贴近真实产品的外观状态，而不是完全理想化的正圆形截面扫掠。

　　从安装边界来说，这个线缆组件不需要额外的固定结构，接头端直接插入对应的母座即可，螺旋段的自然弯曲半径控制在15mm，不会因为弯曲半径过小导致线缆内部的铜芯出现塑性变形，最大拉伸长度下，螺旋段的每一圈之间的间隙不超过2mm，不会出现拉伸过度导致螺旋结构无法回弹的问题。在实际设备选型的时候，这类螺旋线缆通常用在需要频繁移动但移动距离不大的信号传输场景，比如桌面音频设备的外接连线、小型检测仪器的手持探头连线、设备操作面板的外接手持控制单元连线，相比普通直线缆，它的优势在于不需要额外的理线结构，依靠自身的回缩特性就能保持布线区域的整洁，同时能承受上万次的反复拉伸回缩，不会出现普通线缆反复弯折后外皮开裂、内芯折断的问题。

　　设计的时候还考虑了线缆外皮的材质特性，建模时给螺旋段的弯曲曲率做了限制，确保最小弯曲半径符合常规PVC或者TPU外皮的弯折要求，不会因为曲率过小导致外皮出现白化开裂的情况。接头部分的塑壳和金属插针之间做了过盈配合的结构模拟，金属插针的尾部做了倒刺结构，压入塑壳后不会因为反复插拔出现插针松动脱落的问题。整个结构没有做多余的装饰性特征，所有的结构细节都是围绕实际使用中的受力情况、安装需求、使用寿命来设计的，比如螺旋段的两端和接头衔接的位置，都做了半圈的过渡直段，避免螺旋的起始圈直接抵在接头塑壳的端面，导致拉伸时起始圈的位置应力集中出现断裂。

　　在做装配验证的时候，还模拟了线缆拉伸到最大长度时的状态，确认每一圈螺旋的变形都是均匀的，没有出现局部螺距过大或者过小的情况，回缩后能完全恢复到初始的均匀螺旋状态，不会出现局部弯折变形无法回弹的问题。对于做小型设备结构设计的工程师来说，这类螺旋线缆的模型可以直接导入到设备整体装配中，用来验证布线空间是否足够，拉伸时会不会和周边的结构件产生干涉，接头插入母座后会不会和设备面板上的其他接口产生位置冲突，不需要自己再从头绘制螺旋线缆的结构，能节省不少布线验证的时间。另外这个结构的参数化特征也保留了可编辑性，要是需要调整螺旋段的自然长度、最大拉伸长度、线缆外径、接头尺寸，只需要修改对应的参数就能生成适配不同场景的螺旋线缆结构，不用重新从零开始建模，适配不同设备的布线需求。
