五缸星形发动机活塞连杆组装配结构

这套星形排布的活塞连杆装配结构，是航空活塞式发动机、小型轻型动力设备中最具代表性的动力核心构型，区别于直列、V型发动机的排布逻辑，五组活塞沿中心曲柄轴呈放射状均匀分布，这种布局最早被广泛应用在早期螺旋桨固定翼飞机上，核心优势是可以在极小的轴向尺寸内布置更多气缸，在相同排量下大幅缩短动力单元的轴向长度，适配螺旋桨直驱的安装需求，不需要额外布置复杂的减速传动机构就能匹配螺旋桨的工作转速区间。

从实际应用场景来看，这类五缸星形动力结构除了轻型通航飞机的动力配置外，也常被改装应用在小型竞速摩托、自制超轻型飞行器、航模大比例动力原型验证场景中，相比同排量的直列发动机，星形结构的所有活塞连杆都作用在同一组曲柄销上，曲轴的受力更加均匀，运转时的动平衡更容易调校，尤其是中低转速区间的扭矩输出特性更平顺，不需要额外加装大质量的平衡轴就能抵消活塞往复运动产生的惯性力。

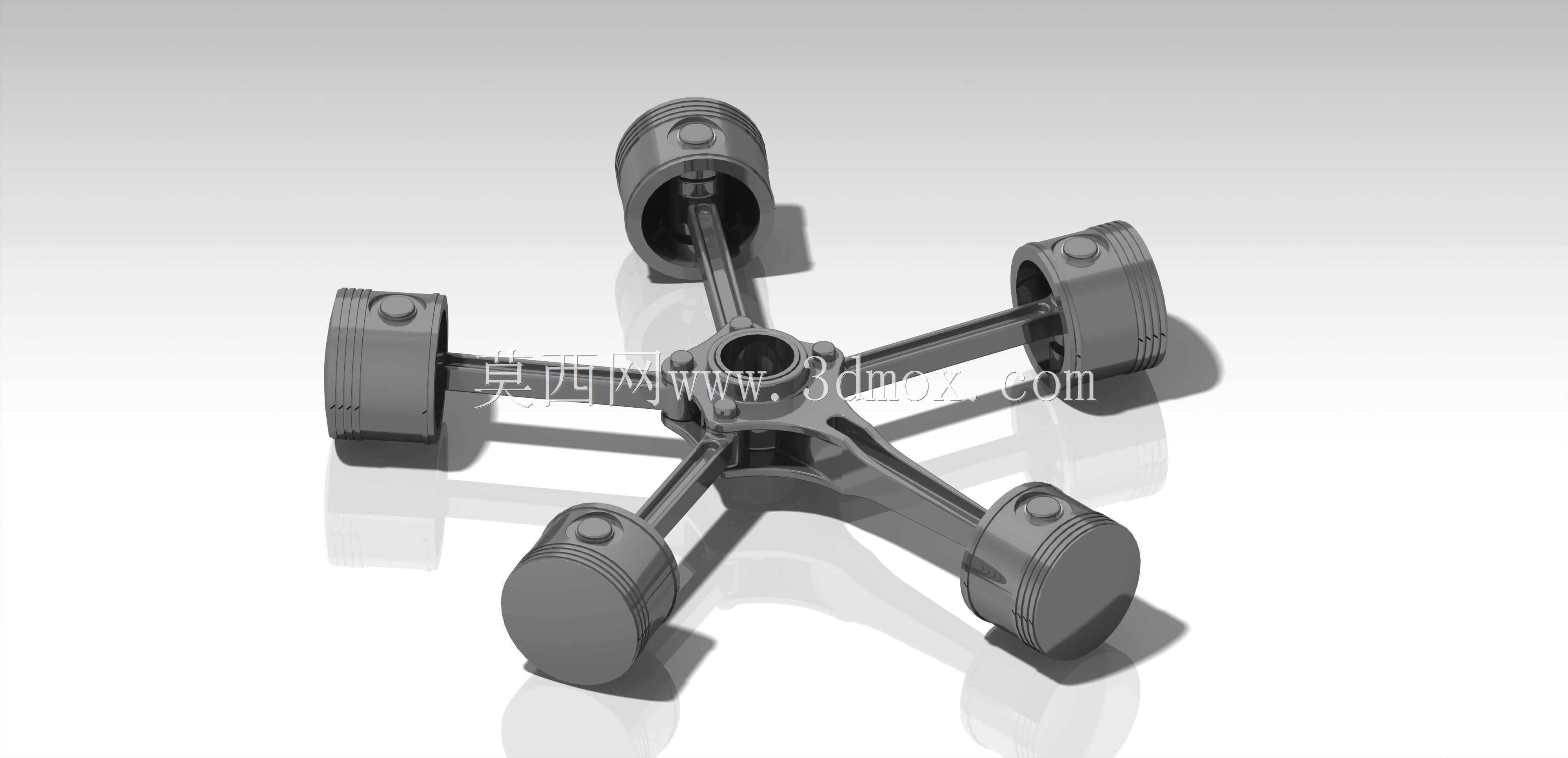

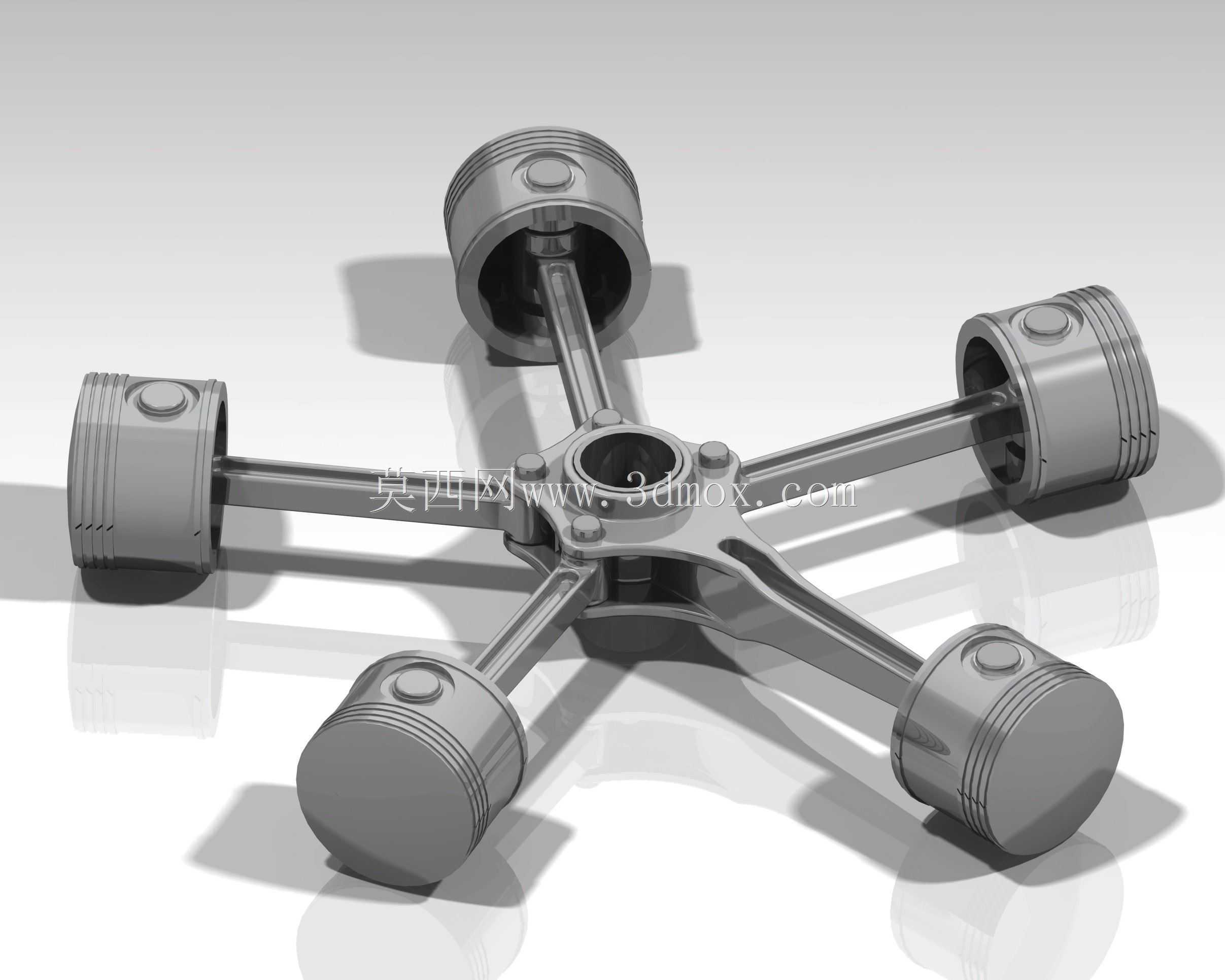

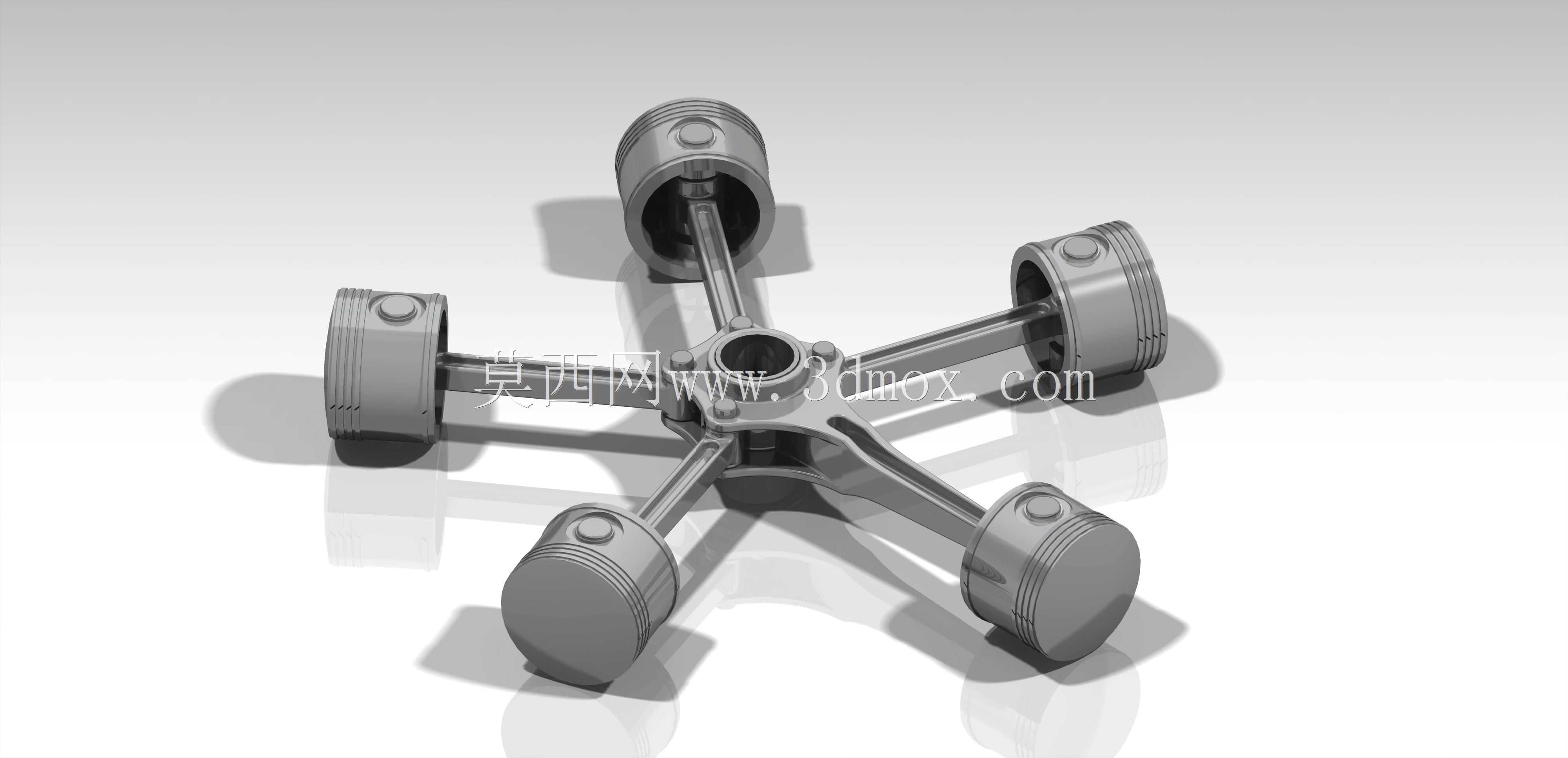

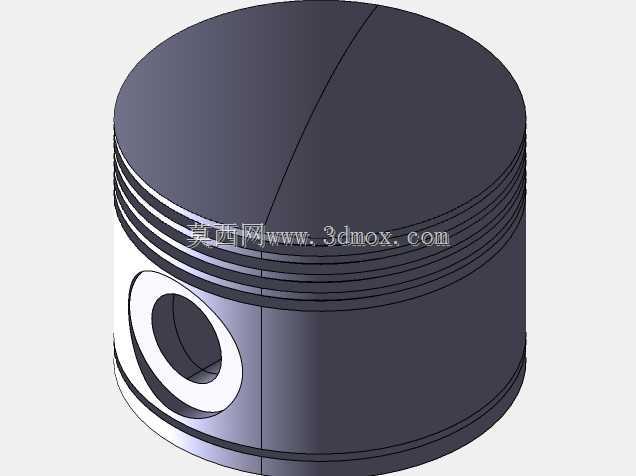

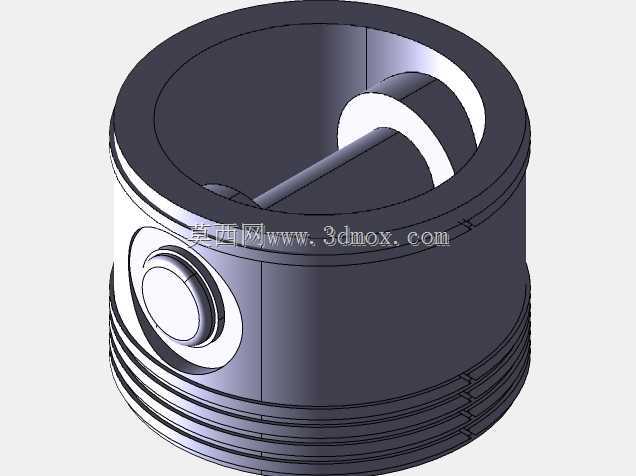

从结构设计逻辑来看，这套装配体的核心是中心的星形曲柄连接座，五个连杆的大端采用并列式排布共同铰接在中心曲柄销上，每个连杆的小端通过活塞销与对应活塞连接，活塞采用三道环的密封结构设计，两道气环负责燃烧室的高压燃气密封，一道油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。设计过程中需要重点控制五个连杆的长度公差，所有连杆的中心距误差需要控制在0.02mm以内，否则会导致不同气缸的压缩比出现偏差，运转时出现各缸做功不均匀、振动超标的问题；同时活塞的销孔中心与活塞裙部的垂直度也需要严格管控，避免活塞在气缸内出现偏磨，缩短活塞环和气缸壁的使用寿命。

在安装边界方面，这套结构的整体外接圆直径由活塞行程和连杆长度共同决定，五组活塞处于外止点时的外接轮廓就是整个动力单元的最大径向尺寸，安装时需要预留足够的气缸套安装空间，同时中心曲柄轴的轴向定位需要采用双角接触球轴承的配置，同时承受径向的活塞冲击力和轴向的螺旋桨拉力，曲柄轴的输出端需要预留标准的法兰安装位，方便直接连接螺旋桨或者动力输出带轮。设计时还需要考虑连杆运动过程中的干涉问题，由于五个连杆共用同一个曲柄销，当曲柄转动到不同角度时，相邻连杆的杆身会出现小角度的相对摆动，需要在连杆大端的侧面预留足够的间隙，同时在连杆杆身的截面设计上采用工字型截面，在保证结构强度的前提下尽可能降低连杆的往复运动质量，减少曲柄销受到的惯性冲击载荷。

从功能特性来看，这种星形排布的结构天然具备更好的风冷散热条件，每个气缸都可以独立暴露在迎面气流中，不需要布置复杂的水冷管路和散热系统，整体结构更加简单可靠，非常适合对动力单元重量、可靠性要求极高的航空应用场景；同时由于所有气缸围绕中心轴排布，维护时可以直接对单个气缸进行拆装作业，不需要拆解整个发动机本体，外场维护的便利性远高于直列水冷发动机。在建模过程中需要重点验证曲柄转动全行程内的运动干涉情况，模拟活塞从外止点到内止点的整个运动过程，检查连杆与中心连接座、相邻连杆之间是否存在运动碰撞，同时确认活塞的行程与曲柄偏心距的匹配关系，保证活塞到达内止点时不会与气缸盖发生碰撞，预留出合理的燃烧室余隙高度，避免出现顶气门、撞缸的严重故障。
