三叶式指尖陀螺结构设计三维数模

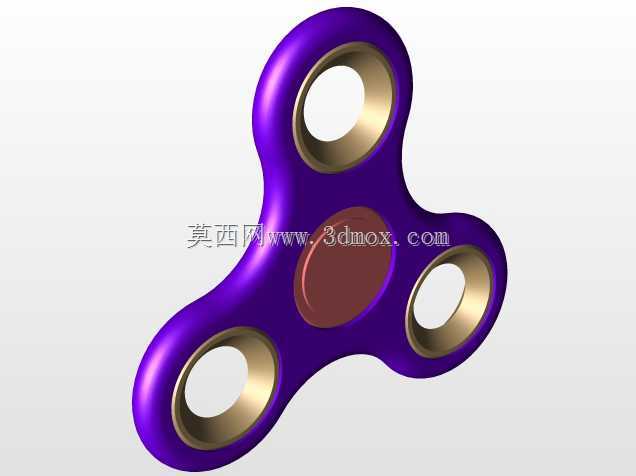

这款三叶式指尖旋转构件的三维数模，完整还原了成品组装后的全部结构细节，建模过程中优先考虑了实际量产时的装配公差匹配与动平衡性能要求。从实际使用场景来看，这类构件主要作为手持减压把玩件使用，依靠手指夹持中心轴承位后拨动外圈实现长时间旋转，因此设计阶段首先要解决的就是旋转过程中的偏心抖动问题，三个叶瓣的质心必须严格分布在以中心轴承轴线为圆心的同一圆周上，单个叶瓣的重量差控制在0.1g以内，才能保证高速旋转时无明显晃动感，避免长时间握持产生的震手问题。

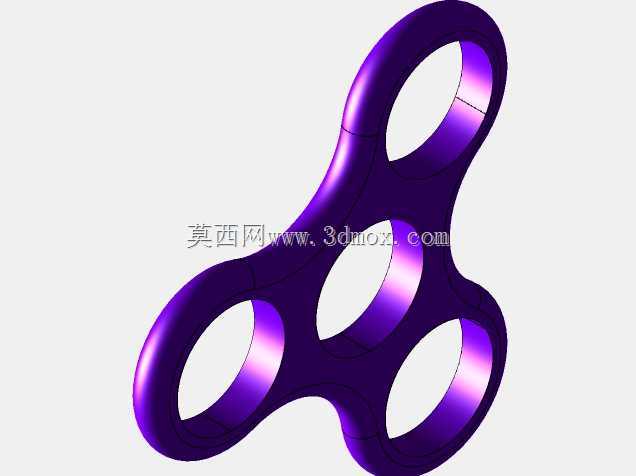

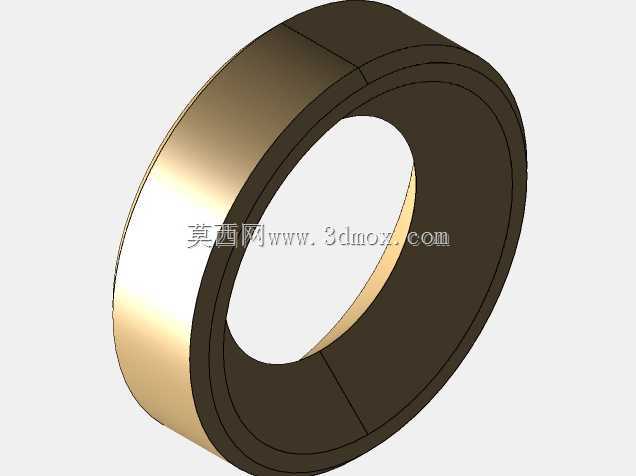

结构组成上，整套模型分为主体框架与嵌入轴承两大部分，主体采用三叶对称布局，每个叶瓣末端都设计了轴承安装沉孔，用于嵌入配重轴承，中心位置设置主轴承安装位，作为整个构件的旋转支撑轴。中心主轴承与三个叶瓣末端的配重轴承选用同规格标准深沟球轴承，安装孔的公差带选用H7配合，既保证轴承压入后不会出现松脱打滑，又不会因为过盈量过大导致轴承内圈变形卡滞，影响旋转顺滑度。主体框架的边缘全部做了R3以上的圆角过渡，一方面是避免锐边划伤使用者手指，另一方面也能减少旋转过程中的空气阻力，延长空转时长。

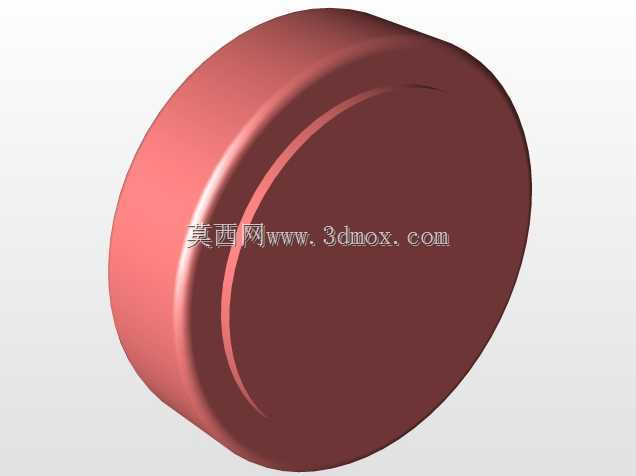

从安装边界尺寸来看，模型整体外接圆直径控制在75mm，厚度12mm，中心轴承安装孔直径8mm，适配市面上绝大多数通用指尖陀螺标准轴承，三个叶瓣的配重轴承安装孔直径为22mm，与常用的608轴承外径完全匹配，不需要额外定制非标轴承即可完成组装。主体框架的中心轴承位两侧设计了直径18mm的圆形凹陷区域，用于粘贴防滑指垫，凹陷深度0.5mm，刚好容纳常规厚度的PVC防滑垫，粘贴后指垫表面与主体表面齐平，不会出现凸起硌手的问题。

建模过程中对所有配合面都做了拔模处理，主体框架如果采用注塑工艺生产，拔模角度设置为1.5°，可以保证开模时顺利脱模，不会出现粘模拉伤的问题；如果采用金属CNC加工工艺，则可以省略拔模角度，直接按照最终尺寸加工，模型中同时预留了两种工艺的结构调整空间，方便不同生产场景下的结构修改。三个叶瓣的配重轴承安装孔底部设计了0.2mm的退刀槽，无论是机加工时的刀具退刀，还是注塑时的模具结构避让，都能满足工艺要求，不会出现轴承安装不到位的问题。

实际装配逻辑上，先将三个配重轴承分别压入三个叶瓣的沉孔内，压装时保证轴承端面与叶瓣表面齐平，再将中心主轴承压入主体中心孔内，最后在中心轴承两侧粘贴防滑指垫即可完成组装，整个装配过程不需要额外的紧固件，依靠过盈配合即可实现所有零件的固定，装配工序简单，适合批量生产。旋转测试时，手指捏住两侧指垫，拨动任意一个叶瓣即可带动整体旋转，由于三个配重轴承均匀分布在叶瓣末端，转动惯量分布均匀，空转时长可以达到稳定水平，不会出现中途转速突变或者停转卡顿的问题。

从结构优化角度来看，模型中主体框架的壁厚设置为2.5mm，既保证了整体结构强度，摔落时不会出现断裂变形，又尽可能控制了整体重量，整体成品重量控制在60g左右，握持时不会有过重的坠手感，长时间把玩也不会造成手指疲劳。叶瓣与中心连接的位置做了加宽过渡处理，避免应力集中导致的断裂问题，即使从1.2m高度自由跌落至硬质地面，连接位置也不会出现开裂损坏。
