十字轴式万向节传动结构三维数模

这类十字轴式万向节是机械传动系统里用来实现变角度动力传递的核心部件，多用于两根轴线不重合、或是工作过程中存在相对角位移的传动轴之间，在车辆底盘传动、工业设备传动轴系、农业机械动力传输场景里都有广泛应用，能够补偿传动过程中因制造安装误差、机架形变带来的轴线偏移，避免传动卡滞或附加载荷过大损坏部件。

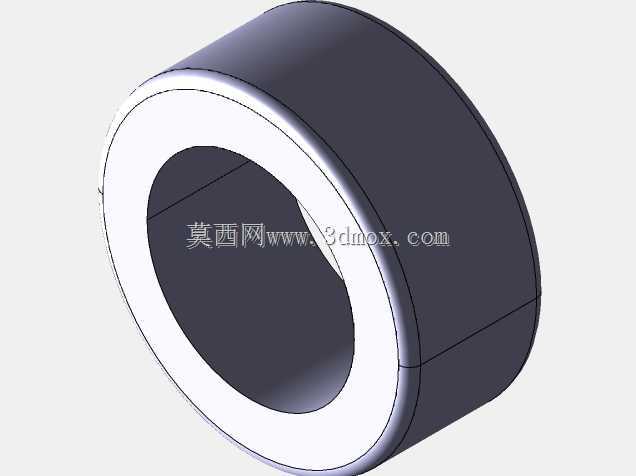

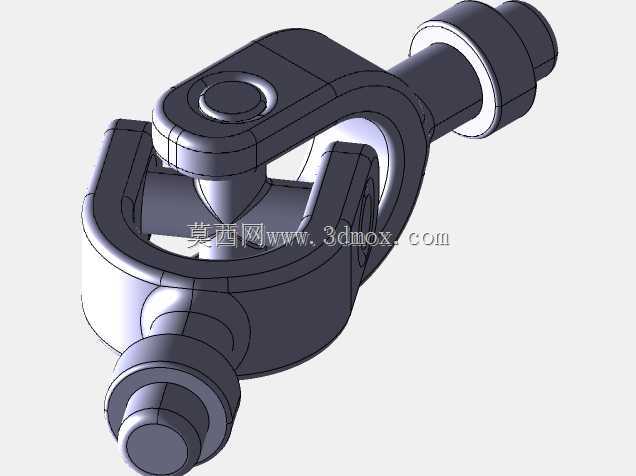

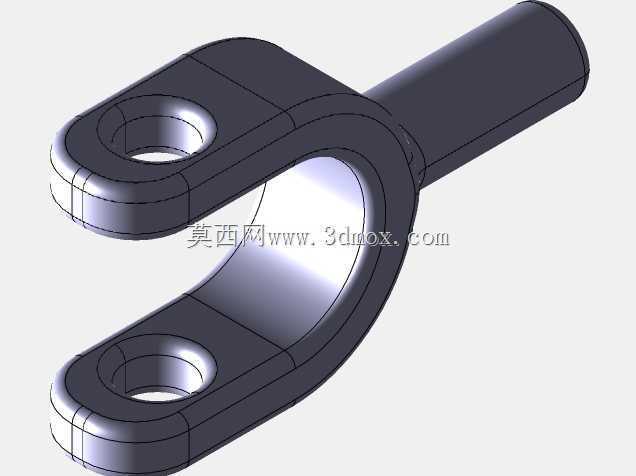

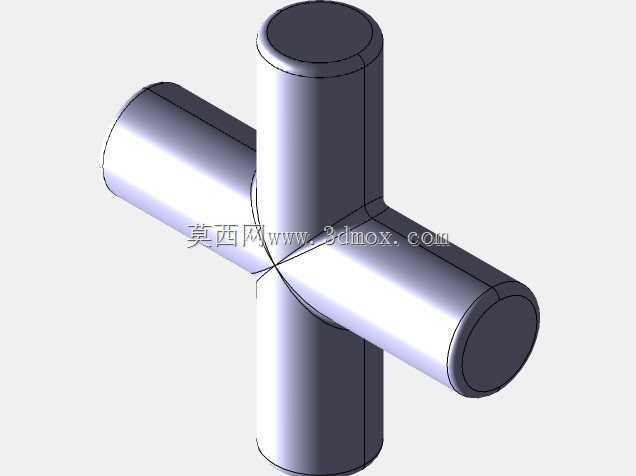

从结构设计来看，这个万向节采用双叉形接头配合十字轴的经典铰接结构，两个轴叉分别与输入、输出轴端集成设计，十字轴的四个轴颈通过配合结构与轴叉耳孔连接，可实现两个正交平面内的摆动，单节万向节可实现最大约35-45度的轴间夹角传动，若搭配双联结构可实现等角速传动效果。设计过程中需要重点校核十字轴轴颈的接触应力、轴叉耳孔的剪切强度，同时要预留润滑脂的存储与密封结构空间，避免长期铰接转动出现干磨失效。

安装边界方面，这类万向节的轴端通常采用花键或过盈配合与外接传动轴连接，轴叉的外圆尺寸需要匹配安装空间的避让要求，铰接摆动范围内不能与周边机架、护罩产生干涉，轴向尺寸需要根据传动系的总长度预留适当的窜动间隙，补偿工作过程中的轴向窜动。实际选型使用时，需要根据传递的额定扭矩、最高工作转速、最大轴间夹角来匹配对应规格的万向节，若转速超过1000rpm的工况，还需要对十字轴配合处做动平衡校正，避免高速转动产生过大振动影响整套传动系统的稳定性。

建模过程中需要严格控制铰接副的配合间隙，轴颈与轴叉孔的配合公差按照IT7级精度设定，既保证转动灵活无卡滞，又不会因间隙过大产生传动冲击，所有倒角、圆角特征都要符合实际加工工艺要求，避免出现无法加工的尖锐棱角，轴端的连接结构尺寸要与常用传动轴的连接规格匹配，保证模型可直接用于虚拟装配验证、运动仿真分析，提前排查传动过程中的干涉问题，减少物理样机的试错成本。
