带仿生曲面握持结构的塑料水瓶结构设计

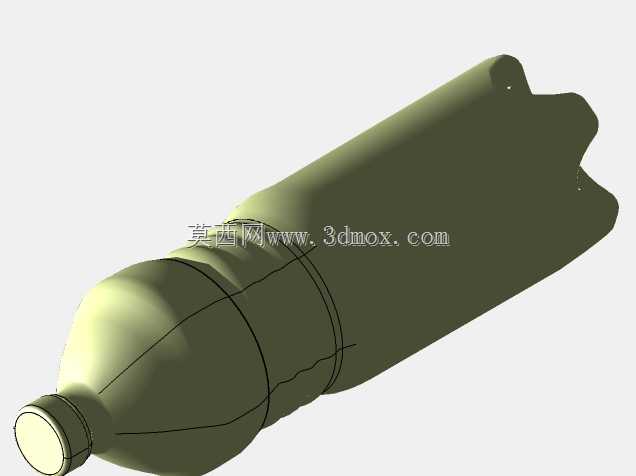

　　日常流通场景中使用的塑料水瓶，核心功能是完成液态饮品的密封盛装、便携携带与便捷饮用，这类产品的结构设计需要兼顾吹塑成型工艺可行性、人体握持舒适度、堆叠运输稳定性与内容物密封可靠性，不能只追求外观造型忽略实际使用中的各类工程约束。这款水瓶的瓶身主体采用回转体基础轮廓，在瓶身中上部做了多段内凹的仿生曲面处理，曲面过渡处全部采用大圆角顺滑衔接，没有尖锐棱角，一方面是匹配吹塑工艺的壁厚均匀性要求，避免局部拉伸过度导致成型后瓶壁过薄、承压能力不足，另一方面内凹曲面刚好贴合人手握持时的指腹弧度，单手握持时手指可以自然嵌入曲面凹陷处，即使瓶身外壁附着冷凝水也不容易打滑脱手。瓶口位置采用标准的螺纹接口结构，螺纹段长度、

　　牙距都匹配市面通用的塑料瓶盖尺寸，不需要单独开模定制配套瓶盖，能够直接适配现有供应链的标准密封件，瓶口端面做了0.8mm的平整凸台，和瓶盖内的密封垫片接触时可以形成连续的密封面，倒置或者受到轻度挤压时不会出现漏液问题。瓶底位置做了内凹的五瓣式支撑结构，这种结构不是随意设计的装饰造型，一方面五瓣支撑脚可以让瓶身平稳放置在水平台面上，即使台面有轻微的不平整，三个以上的支撑脚接触就能保证放置稳定性，不会出现晃荡倾倒的问题；另一方面内凹结构可以提升瓶底的结构刚度，当瓶内盛装碳酸类带内压的饮品时，瓶底不会因为内压作用向外鼓凸，导致放置不稳。瓶身的曲面分模线沿着瓶身轮廓的最大投影面布置，分模面处的错位量控制在0.1mm以内，

　　成型后不需要做过多的飞边修剪处理，能够减少后续加工工序。从尺寸边界来看，这款水瓶的整体高度控制在230mm左右，瓶身最大直径68mm，刚好可以适配常规汽车杯架、背包侧袋的安装尺寸，日常携带时不会出现尺寸干涉问题。瓶身壁厚从瓶口到瓶底做了渐变设计，瓶口螺纹段壁厚2.2mm，保证螺纹连接的结构强度，拧动瓶盖时不会出现螺纹滑牙、瓶口开裂的问题；瓶身主体段壁厚控制在0.35mm，在满足垂直承压能力（空瓶堆叠1.5米高度不发生永久变形）的前提下尽可能减少原材料用量，降低单件产品的材料成本；瓶底支撑位置壁厚加厚到0.8mm，避免放置时受到磕碰出现底裂漏液的问题。设计过程中还考虑了灌装生产线的适配性，瓶身的回转轮廓可以适配现有灌装机的卡瓶、

　　送瓶机构，不需要对现有灌装线做非标改造，瓶身的重心位置设计在瓶身总高度的40%处，灌装后输送过程中不容易出现倒瓶问题。另外瓶身上部的曲面凹陷还可以作为标签粘贴的定位基准，标签贴附时可以沿着凹陷边缘对齐，不会出现标签贴歪、移位的问题，曲面的弧度也和标签纸的弯曲变形能力匹配，贴附后不会出现标签起翘、脱落的情况。这类塑料水瓶除了日常盛装饮用水之外，还可以通过调整原材料牌号（更换为耐高温PP材质）适配热灌装饮品的生产需求，或者调整壁厚参数适配重复使用的运动水瓶场景，整体结构的通用性较强，只需要微调局部曲面参数就可以适配不同容量、不同使用场景的产品需求。
