对夹式管道固定管夹装配结构设计

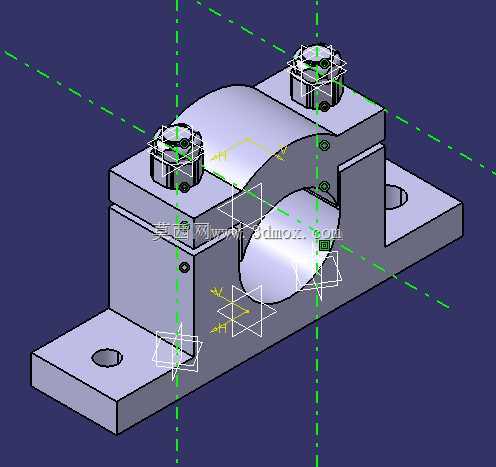

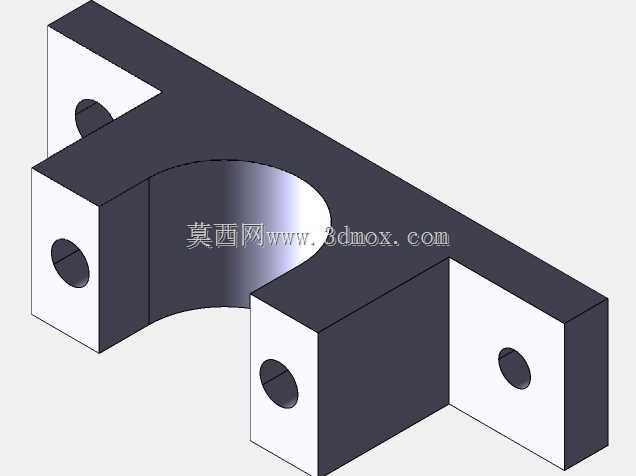

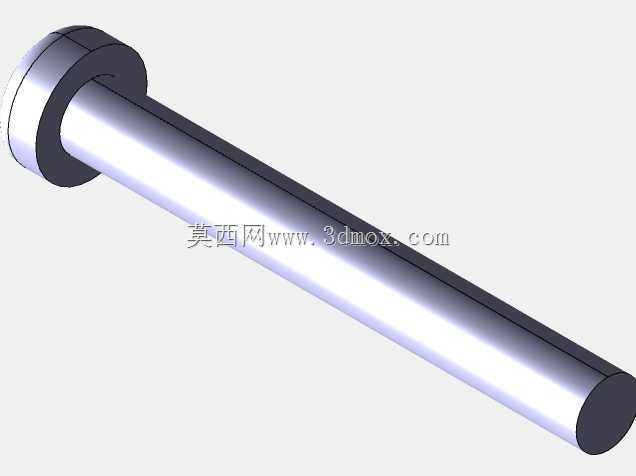

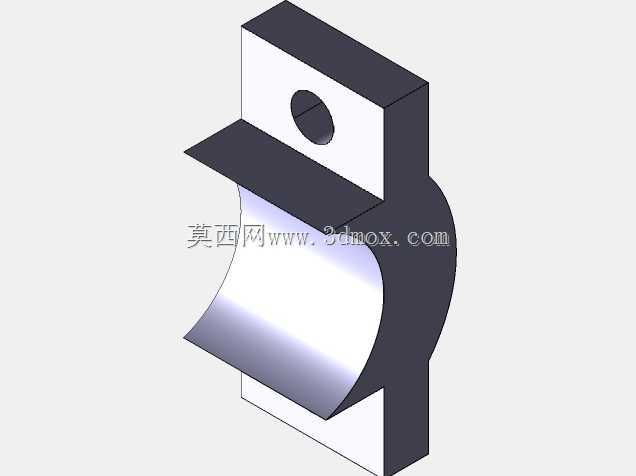

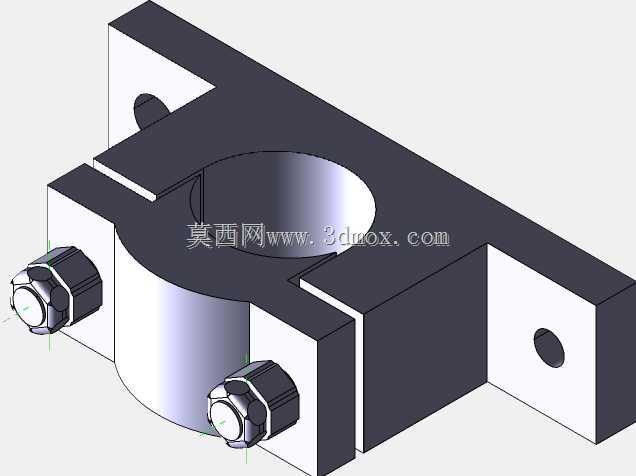

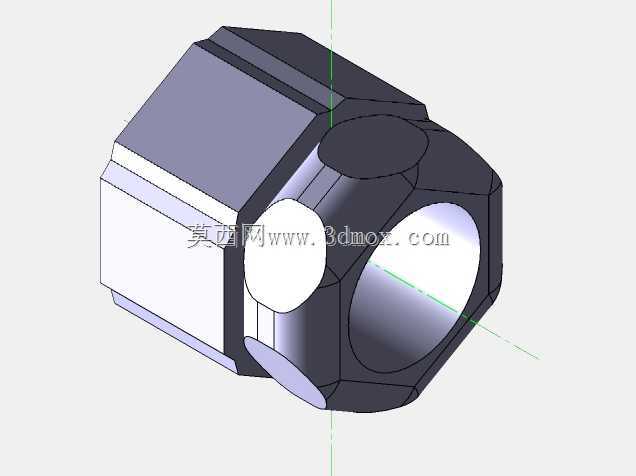

　　在民用给排水、工业流体输送、车间压缩空气管路布设等场景中，管道的径向固定与支撑是管路布设环节不可忽视的结构细节，这类管夹结构正是为适配小口径硬质管道的固定需求设计，相比传统的U型管卡、焊接式管座，对夹式的分体结构更便于后期管路维护拆装，无需在管道布设全程提前套入固定件，可在管路调整、局部更换时直接完成加装或拆卸，大幅降低现场施工的返工成本。从结构功能来看，该管夹采用上下对合的抱合式设计，下半部分与安装底板为一体化结构，底板两端预留沉头安装孔，可通过膨胀螺栓或机牙螺丝直接固定在墙面、设备机架、管路支架的安装平面上，上半部分的压盖通过两颗内六角圆柱头螺栓与下半座体锁紧，螺栓拧紧过程中，上下两半的弧形抱合面会逐步贴合管道外壁，形成均匀的径向抱紧力，避免管道在流体压力波动、设备运行振动工况下出现轴向窜动或径向位移。

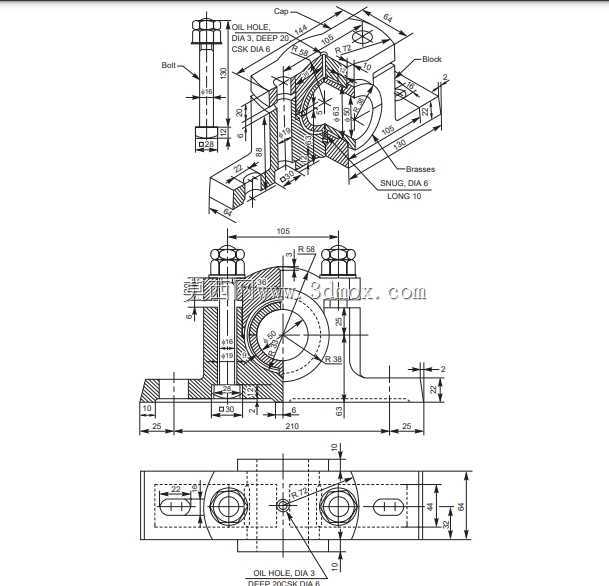

　　设计过程中，抱合面的圆弧直径需要与目标管道的外径做公差匹配，通常单边预留0.1-0.2mm的间隙，既保证安装时管道能顺利卡入抱合腔，也能在螺栓锁紧后让压合面完全贴合管壁，不会出现局部应力集中导致的管道外壁压损；螺栓孔的位置设计避开了弧形抱合面的受力薄弱区，座体两侧的螺栓凸台做了加厚处理，避免螺栓锁紧时座体出现开裂变形，同时凸台高度预留了足够的螺栓旋合长度，保证螺纹连接的锁紧可靠性。

　　安装边界方面，底板的安装孔中心距需要匹配常用的管路支架安装孔位标准，沉头孔的深度可容纳M6规格内六角螺栓的头部完全沉入，不会出现螺栓头突出底板平面导致安装贴合不严的问题；整体结构的高度方向尺寸控制在合理范围，不会在管道外侧占用过多安装空间，适合在管路排布密集的设备内部、狭小管廊空间内使用。实际应用中，这类管夹可适配金属材质的硬质水管、气管，也可在抱合面加装橡胶垫层后适配PVC、PPR等非金属管路，垫层一方面可以弥补管壁的尺寸公差，另一方面可以吸收管路运行时的振动，避免金属管夹与管壁长期硬接触产生磨损或异响。

　　结构建模时需要重点关注上下半体的合模面定位，虽然该结构没有额外的定位销，但通过螺栓孔与螺栓的间隙配合即可实现合模时的对位，建模过程中需要验证螺栓锁紧行程内，上下半体的弧形面不会出现错位，保证抱紧力均匀分布在管道的整个接触弧面上；座体与底板的过渡位置做了圆角处理，避免应力集中导致的结构断裂，同时也能去除加工过程中的锐边，防止安装施工时划伤操作人员。这类固定件虽然属于管路系统中的小型辅件，但结构设计的合理性直接影响整个管路系统的运行稳定性，若抱合力不足，管道在长期振动下可能出现移位，导致接口处出现渗漏；若抱合力过大，则可能夹扁薄壁管道，影响管路的通流面积，因此设计时需要根据目标管道的壁厚、材质调整螺栓的锁紧力矩范围，同时在结构上预留足够的强度冗余，保证在额定锁紧力矩下，管夹本身不会出现塑性变形。
