十字滑块式联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2025-08-13 ID:1062284
  • 十字滑块式联轴器传动连接结构
  • 十字滑块式联轴器传动连接结构
  • 十字滑块式联轴器传动连接结构
  • 十字滑块式联轴器传动连接结构
  • 十字滑块式联轴器传动连接结构
  • 十字滑块式联轴器传动连接结构

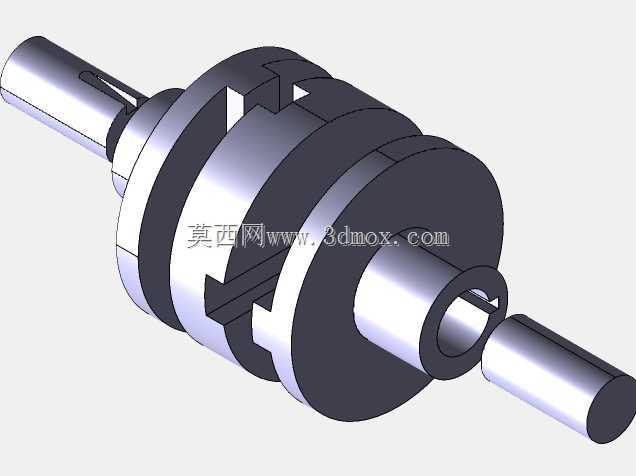

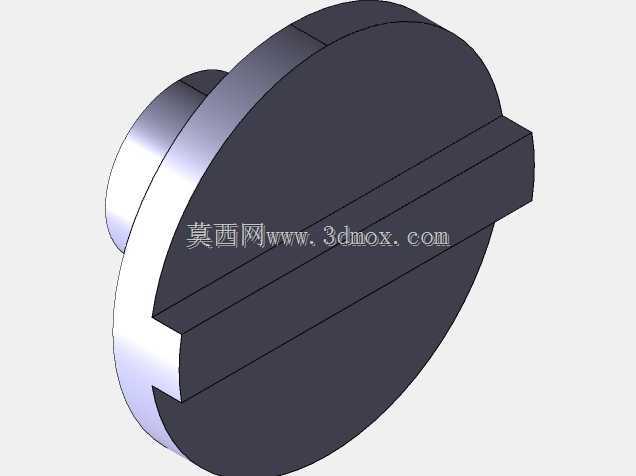

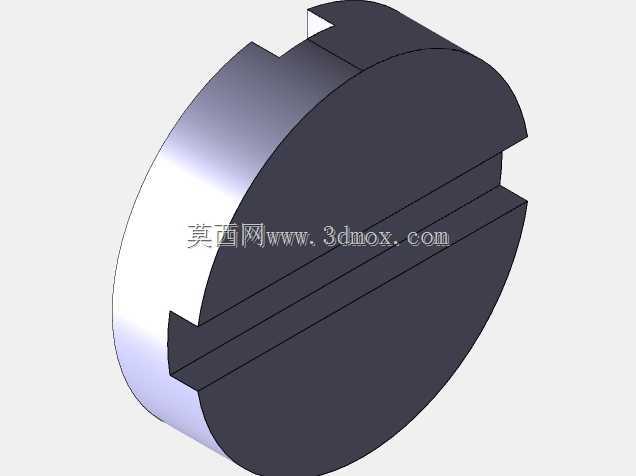

十字滑块联轴器属于可移式刚性联轴器范畴,核心作用是补偿两连接轴之间的径向偏移,在中小功率传动场景中应用十分广泛,常见于轻工输送线、小型机床进给机构、泵组传动、阀门执行器驱动等对同轴度公差容忍度有一定要求的传动链路中。这类联轴器的结构逻辑十分清晰,两端为带榫槽的半联轴器,分别与主动轴、从动轴通过键连接实现周向固定,中间的十字滑块两侧带有互相垂直的凸榫,分别嵌入两端半联轴器的凹槽内,当两轴存在径向不对中时,滑块可在凹槽内滑动,以此抵消安装误差、运行过程中轴承游隙带来的轴系偏移,避免轴端承受额外的附加弯矩,延长轴承与轴件的使用寿命。

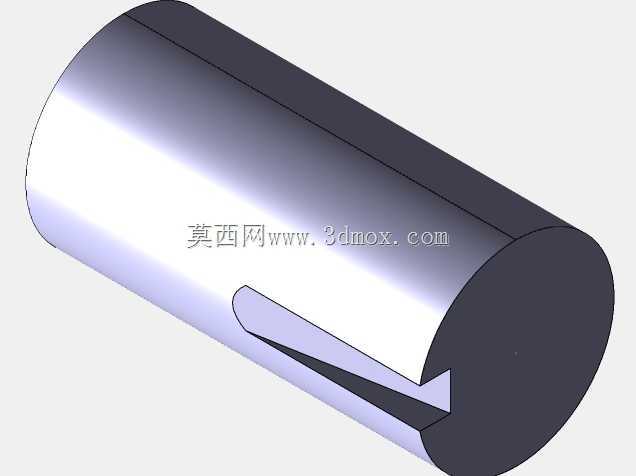

从实际选型适配角度看,这类联轴器的安装边界需要重点关注几个核心尺寸:首先是两端轴孔的直径与配合公差,通常采用H7/k6的过渡配合,保证轴与半联轴器之间无松动空程,键槽尺寸需匹配对应轴径的平键标准,确保扭矩传递的可靠性;其次是半联轴器的轮毂长度,该尺寸直接决定了轴头的插入深度,安装时需保证轴端与滑块端面预留1-2mm的间隙,避免轴顶死滑块导致滑动补偿失效;第三是十字滑块的外径与整体联轴器的总长,该尺寸决定了传动位置的径向安装空间,在布局紧凑的阀组驱动、仪表执行机构内部,需要提前核算外围干涉边界,避免联轴器转动过程中与周边机架、管线产生剐蹭。

设计这类联轴器结构时,首先要根据传动链路的额定扭矩、峰值冲击载荷确定半联轴器与滑块的材质,常规无强冲击的工况下,半联轴器多采用45号钢调质处理,滑块可采用锡青铜或者耐磨尼龙材质,尼龙材质自带自润滑特性,运行过程中无需额外加注润滑脂,适合清洁度要求较高的食品包装、仪表仪器内部传动场景;如果是存在频繁正反转、冲击载荷的工况,滑块则需要选用金属材质,同时在滑动面开设油槽,定期加注润滑脂降低滑动摩擦阻力,避免滑块凸榫过快磨损。结构设计过程中,半联轴器的凹槽与滑块凸榫的配合间隙需要控制在合理范围,间隙过小会导致滑动卡滞,无法有效补偿径向偏移,间隙过大则会带来传动空程,在需要精准传动的进给场景中会影响定位精度,通常配合间隙控制在0.05-0.1mm区间,可兼顾补偿能力与传动精度。

在实际装配调试环节,这类联轴器允许的最大径向偏移量通常不超过0.04倍的轴径,角向偏移容忍度较低,因此安装时仍需要尽量调整两轴的同轴度,不能完全依赖联轴器的补偿能力,否则会加速滑块的磨损,增大传动过程中的振动与噪音。日常运维过程中,需要定期检查滑块的磨损量,当凸榫与凹槽的配合间隙超过初始设计值的2倍时,需要及时更换滑块,避免传动过程中出现冲击甚至滑块碎裂导致传动失效。相较于弹性套柱销联轴器,十字滑块联轴器的承载能力更强,结构更简单,加工制造成本更低,在常温、无剧烈冲击的中小扭矩传动场景中具备很高的性价比,尤其是在阀块集成的仪表执行机构内部,受安装空间限制,轴系对中难度大,这类结构紧凑、补偿能力稳定的联轴器是十分适配的传动连接方案。建模过程中需要重点还原凸榫与凹槽的配合关系,键槽的位置与尺寸精度,以及各零件的装配间隙,确保装配体可直观呈现滑动补偿的运动逻辑,为选型校核、装配模拟提供准确的三维参考。
