阀门用叉形铰接连接支架结构设计

这款叉形铰接支架是阀门驱动执行机构与阀体本体之间的核心连接传力部件，主要应用在工业管道系统的角行程类阀门上，常见于蝶阀、球阀的气动、电动执行器安装场景，承担执行器输出扭矩传递、阀杆定位支撑、执行机构与阀体的同轴度校正作用，在化工、市政给排水、油气输送管线的阀门装配环节应用十分广泛。

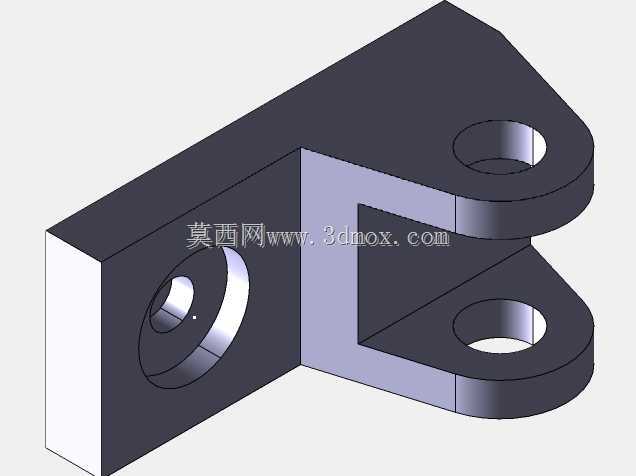

从实际工况使用需求出发，设计时首先考虑了安装边界的适配性：支架底部的方形安装面预留了单螺栓沉孔，可直接与阀体上端的安装凸台通过螺栓锁紧，沉孔的深度设计刚好覆盖螺栓头的安装高度，避免螺栓突出干涉执行器的安装平面；上部的双叉耳结构采用对称平行布局，两个同轴的铰接孔用于穿装销轴，连接执行器的输出拐臂，双叉耳的间距经过公差匹配，既保证拐臂插入后无卡滞，又能减少铰接处的径向窜动量，降低阀门开关过程中的传动间隙。

结构设计上采用了L形的整体受力布局，垂直段与水平段之间做了等壁厚的过渡连接，没有额外设置加强筋，是因为这类支架在阀门正常工作时承受的主要是绕铰接孔的扭转力矩以及垂直方向的执行器自重载荷，等壁厚的实体结构在有限元校核中已经能满足1.5倍额定扭矩下的强度要求，同时简化的结构更适合采用铸造或者铣削加工，减少加工工序，降低批量生产的成本。垂直安装面的厚度经过载荷计算确定，保证螺栓锁紧后安装面不会发生翘曲变形，避免执行器安装后出现倾斜，导致阀杆与执行器输出轴不同心，引发阀杆密封磨损过快、开关扭矩异常增大的问题。

尺寸设计上充分考虑了通用执行器的安装规范，双叉耳的外圆直径、铰接孔的孔径公差都按照常用阀门附件的安装尺寸链做了匹配，安装时不需要额外加工调整，直接可以完成装配；底部方形安装面的边长尺寸适配常规通径阀门的上端法兰安装孔距，能够覆盖多个压力等级的阀门安装需求，减少同类型支架的规格数量，方便备件管理。铰接孔的内壁设计时考虑了销轴的耐磨需求，孔的表面粗糙度要求控制在Ra1.6以内，减少销轴转动时的磨损，延长铰接副的使用寿命，同时双叉耳的端面与铰接孔的垂直度公差控制在0.02mm以内，保证拐臂转动时不会出现偏磨。

实际装配过程中，这类支架的安装流程十分简便：先将支架底部的安装面与阀体上端的定位止口对齐，穿入固定螺栓按照规定扭矩锁紧，之后将执行器的输出拐臂插入双叉耳的间隙中，对齐铰接孔后穿入销轴，加装开口销完成轴向固定即可。在阀门长期运行过程中，这个支架需要承受执行器开关动作带来的反复冲击载荷，因此结构的刚性设计十分关键，设计时特意将叉耳与垂直立板的连接位置做了圆弧过渡，避免应力集中导致的疲劳断裂，在管线振动较大的工况下，这种整体式的支架结构相比拼接式的连接件，抗振性能更好，不会出现连接螺栓松动的问题。

从建模逻辑来看，这个零件的建模过程完全遵循机械加工的工序顺序：首先绘制底部方形安装座的草图，拉伸生成基础实体，之后绘制垂直立板的轮廓拉伸合并，再绘制上部双叉耳的旋转轮廓，通过旋转切除生成铰接孔，最后对所有锐边做倒钝处理，添加沉孔特征，整个建模过程没有冗余的特征，特征树的顺序和加工工序一一对应，方便后续做工程图的时候直接提取尺寸，也方便后续根据不同通径的阀门参数做参数化修改，只需要调整安装面尺寸、叉耳间距、铰接孔直径几个关键参数，就可以快速生成适配不同规格阀门的支架模型，大幅提升系列化产品的设计效率。
