异形镂空连接摇臂结构件

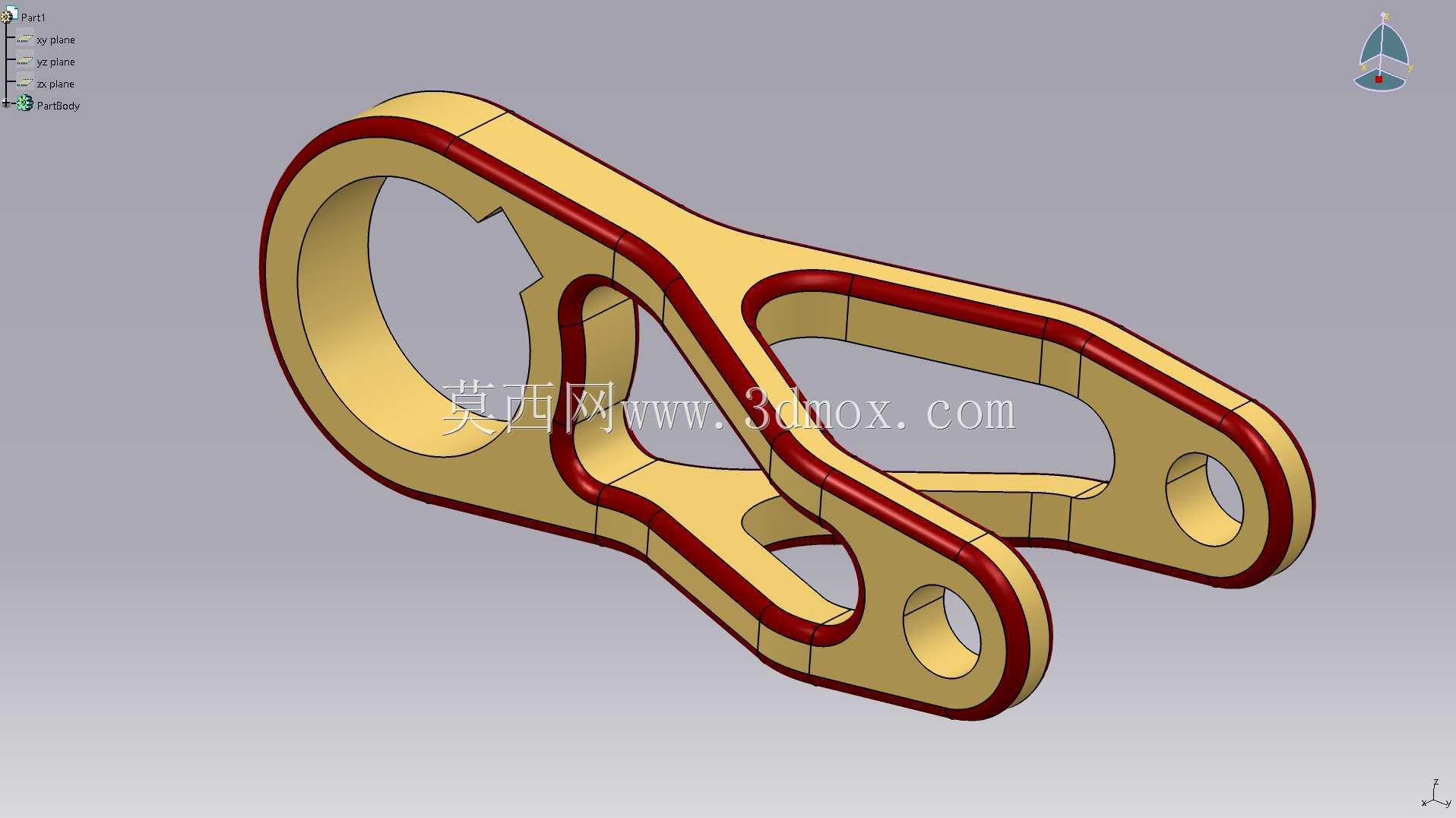

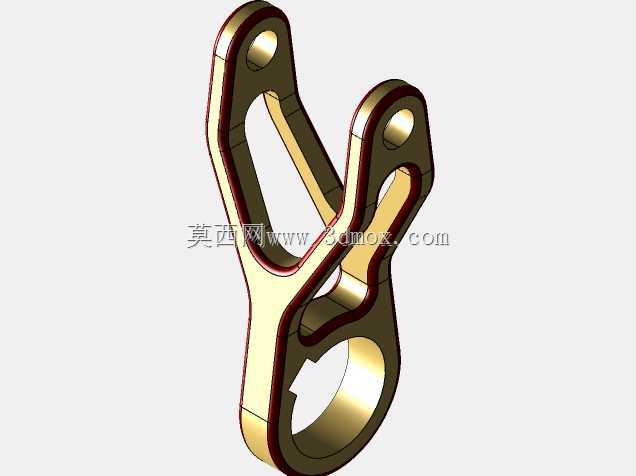

　　该结构件属于铰接传动类连接件，常见于需要实现往复摆动传动、多点位铰接联动的机械机构中，在轻工自动化输送线的摆杆机构、小型专用设备的连杆传动组、非标工装的定位摆臂单元中都能见到同类结构的应用。这类零件的核心作用是在两个或三个铰接点位之间传递摆动力矩，同时要在有限的安装空间内规避周边运动部件的干涉，保证传动过程中结构本身不产生超出许用范围的形变。从结构设计逻辑来看，该零件采用了一体化的异形镂空构型，主体轮廓顺着受力传递的路径延伸，大端的带缺口环形结构是主要的铰接安装位，缺口设计用于快速卡装到对应铰接轴上，减少装配时的轴向穿装步骤，适合需要频繁拆装维护的铰接点位；小端分布的两个同轴通孔用于连接从动侧的连杆或者执行端部件，两个孔位的中心距经过严格校核，匹配对应传动机构的摆角行程要求，避免运动过程中出现死点或者行程不足的问题。

　　零件的边缘做了等宽的加厚包边设计，中间区域采用大面积挖空的轻量化处理，这种设计并非单纯为了减重，而是在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能减少零件自身的转动惯量，让摆动传动过程的响应速度更快，降低驱动端的动力损耗，同时镂空结构也能减少零件加工过程中的材料去除量，降低坯料成本。从安装边界来看，大端环形结构的内径尺寸匹配常用的标准铰接轴径，环形侧壁的厚度经过受力校核，能够承受额定载荷下的径向挤压力，缺口位置的开口宽度小于铰接轴的直径，卡装后依靠自身的结构弹性抱紧轴体，配合侧面的轴向定位件即可完成固定，不需要额外设计复杂的锁紧结构；小端两个安装孔的孔径统一，适配同规格的铰接销，孔位周边做了局部加厚处理，避免铰接处的应力集中导致孔位开裂。

　　零件整体的外轮廓做了连续的圆角过渡，没有尖锐的棱角，一方面是避免装配和维护过程中划伤操作人员，另一方面也是为了减少热处理过程中的应力集中点，降低零件淬火后的开裂风险。在实际选型应用中，这类摇臂连接件需要重点校核三个参数：一是大端铰接位与小端两个孔位之间的中心距，这直接决定了传动的摆角范围和力臂比例；二是零件的整体厚度，要匹配安装空间的轴向间隙，避免和相邻的传动部件发生轴向摩擦；三是镂空区域的筋位宽度，要根据实际传递的力矩大小核算抗弯强度，避免长期交变载荷下出现疲劳断裂。

　　和传统的实心摇臂结构相比，这种镂空构型的零件在相同重量下的结构刚度更优，因为材料更多分布在受力的外边缘位置，符合梁结构的抗弯截面设计原理，相同载荷下的形变量比实心等厚度板材切割的摇臂更小。在装配时，大端的缺口卡装结构需要注意铰接轴的导入角度，顺着缺口的导向斜面推入即可完成预装，之后在环形结构的外侧加装限位挡圈，防止摆动过程中零件从轴上脱出；小端的铰接销装配时要保证两侧的伸出长度一致，避免单侧受力导致销子弯曲。这类结构件通常采用金属材料加工，表面做氧化或者镀层处理，提升耐磨和防锈性能，铰接孔位内部可以根据使用频次选择加装衬套，减少孔位的磨损，延长零件的整体使用寿命，在高速摆动的应用场景下，还需要对零件做动平衡校核，避免高速摆动时产生额外的振动影响整个机构的运行稳定性。
