杠杆式双铰接传动连接构件结构设计

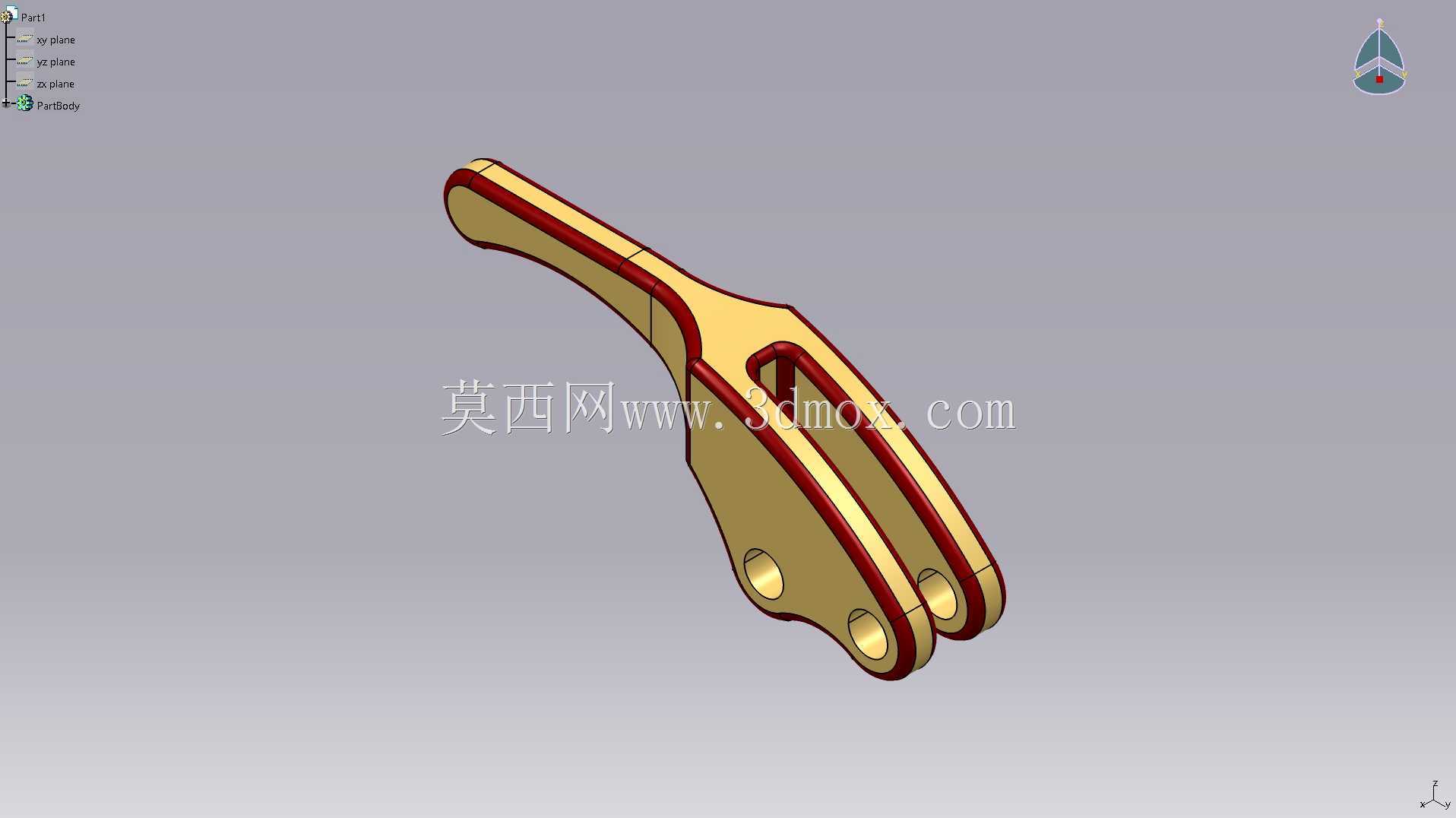

　　该构件属于阀门驱动端的力传递执行部件，核心应用场景覆盖工业管路系统中手动、半自动阀门的操作力传导环节，在闸阀、截止阀类需要较大启闭力矩的阀组中，这类铰接杠杆臂能够将操作端输入的摆动力，通过预设的力臂比放大后传递到阀杆驱动端，降低操作人员的启闭施力强度，同时保证动作传递的线性度，避免阀杆承受额外的侧向弯矩。从结构功能来看，构件整体采用变截面长杠杆构型，主体沿力传递方向做流线型过渡，既规避了应力集中风险，也能在同等材料用量下提升抗弯截面模量，长端为操作受力端，末端的双叉耳结构通过同轴铰接孔与阀组的驱动转轴连接，两个铰接孔的同轴度公差控制在IT7级，保证铰接转动时无卡滞、无偏磨，孔内预留了衬套安装空间，可根据工况选配铜基或聚四氟乙烯衬套，降低转动副的磨损速率，延长部件维护周期。

　　设计过程中优先考虑了力传递路径的优化，将构件的形心与受力中心线做重合处理，避免杠杆在承受大载荷时出现附加扭转力矩，主体侧面的镂空结构并非单纯减重，而是在不削弱抗弯、抗扭强度的前提下，减少铸件的材料用量，同时为安装操作预留扳手空间，边缘的凸缘结构做了等半径圆角过渡，所有棱边均做R2以上倒钝处理，既消除了热处理过程中的应力集中隐患，也避免装配维护时的锐边划伤。从安装边界来看，构件的双铰接端孔距为固定设计值，适配主流阀块的转轴安装间距，长端的受力面做了局部加厚处理，可承受不低于1200N的瞬时操作力，整体厚度方向的尺寸控制在适配标准铰接销的规格范围内，安装时无需对阀组原有结构做二次修改，可直接替换同规格的老旧杠杆臂。

　　构件的外形沿摆动平面做了等厚设计，摆动过程中与周边阀组配件的最小安全间隙预留了5mm以上，避免动作过程中出现运动干涉，表面的分模线沿构件对称面分布，适合采用熔模铸造工艺批量生产，铸造后仅需对铰接孔做精镗加工、对安装接触面做铣削处理即可达到装配精度要求，加工工序少，成品率高。在实际工况适配中，这类杠杆臂可配合不同的操作手柄、气动执行元件使用，当配套气动执行器时，可将气缸的直线输出力转化为阀杆的旋转启闭动作，铰接点的位置设计经过力矩匹配，保证气缸在全行程范围内的输出力都能高效传递到阀杆，不会出现力矩死点。

　　构件的受力薄弱位置在长端与双叉耳的过渡区域，设计时通过局部加厚、大圆角过渡的方式提升了该区域的截面强度，经有限元校核，在额定操作载荷下该区域的最大应力远低于常用铸钢、锻造铝合金材料的屈服强度，安全系数满足工业阀门的长期使用要求。
