异形偏心旋钮式阀块操作件结构

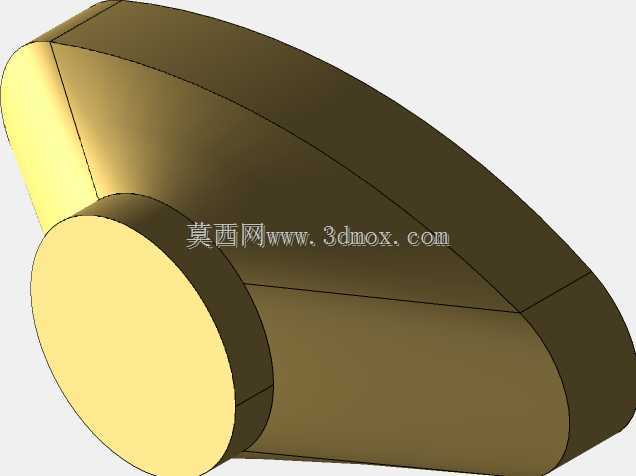

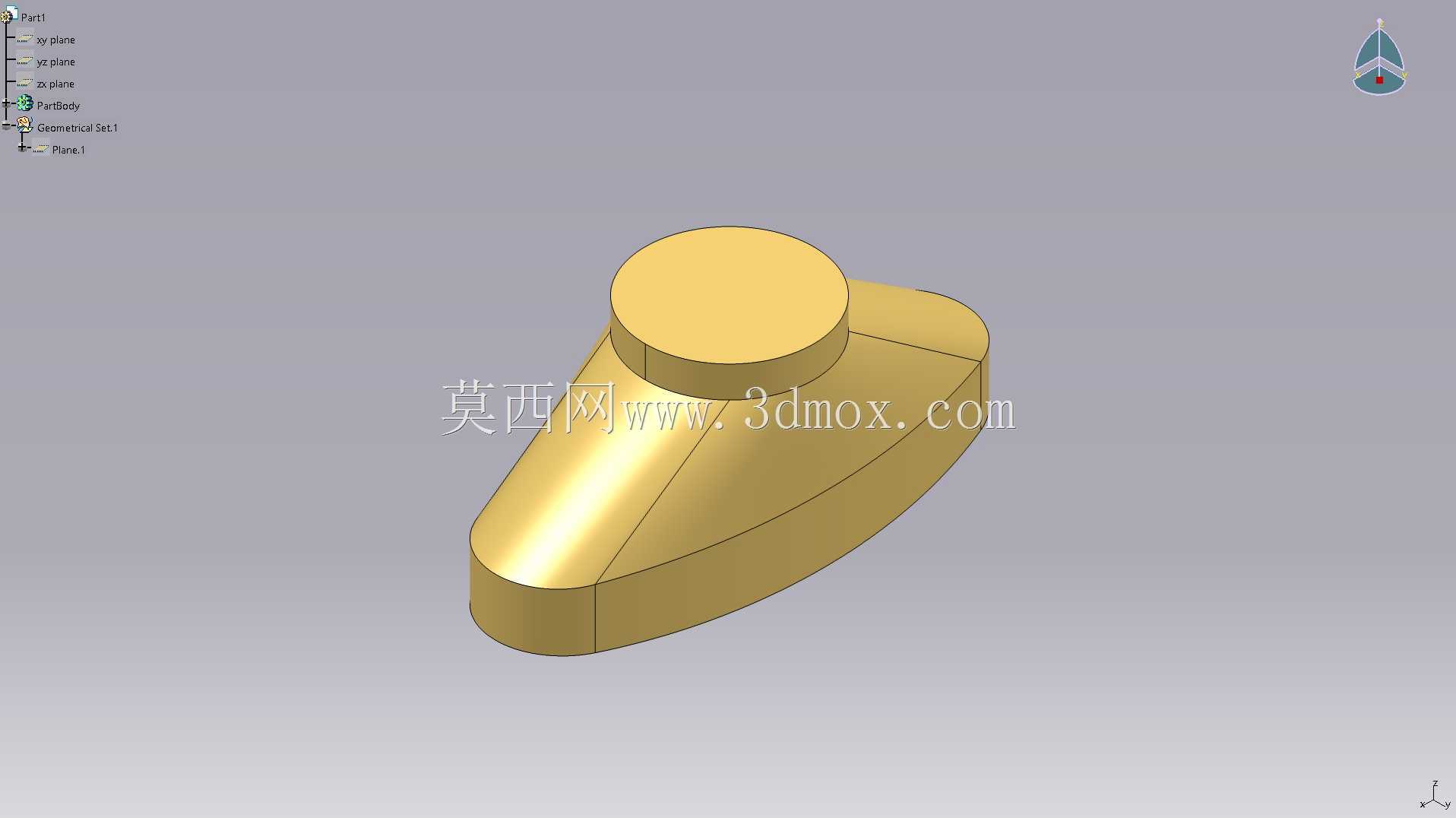

　　该零件作为阀块配套的手动操作执行件，核心应用场景覆盖流体控制回路的手动调节工位，常见于小型集成液压阀组、气动控制阀岛的现场手动操作端，在设备调试、应急手动操控、无电控信号的简易流体回路中承担扭矩输入、档位切换的功能，操作人员通过旋转该部件带动阀杆转动，实现阀口开度调节、流道通断切换的操作需求。从功能特性来看，该操作件采用偏心异形底座加圆柱操作端的结构设计，上部圆柱段为手指捏持施力区域，直径适配成年人拇指与食指的捏合施力范围，表面无额外防滑纹路，依靠圆柱面的静摩擦力即可传递操作扭矩，适配低压小通径阀块的低操作力矩需求，无需过大的施力半径即可完成操作。

　　下部异形偏心底座为与阀杆的连接定位区域，非对称的轮廓设计具备防呆功能，安装时仅能以唯一角度与阀杆端部的定位槽配合，避免装配错位导致的阀位指示偏差，同时偏心结构在旋转过程中可形成清晰的档位触感反馈，操作人员无需观察阀位标识，仅通过指尖的触感即可判断当前阀件的开关状态，适合狭小安装空间内的盲操作场景。设计思路上，该零件优先考虑手动操作的人机工程学需求，摒弃了传统圆形手轮占用空间大、易被误碰的缺陷，整体外轮廓的最大回转半径控制在极小范围内，安装后突出阀块安装面的高度较低，可有效避免设备运输、装配过程中因磕碰导致的操作件变形、阀位误切换问题。

　　零件的安装边界需匹配阀块顶面的安装平面，底座下端面与阀块表面贴合，中心安装孔与阀杆采用过渡配合，依靠侧面的紧定螺钉实现周向固定，安装后零件的最外边缘与阀块上相邻阀件的安装间隙控制在安全范围内，旋转全程不会与周边的管路接头、其他阀件产生运动干涉。从结构细节来看，零件所有棱边均做了小圆角过渡处理，既避免了锐边对操作人员的划伤风险，也能在压铸或机加工过程中减少应力集中，提升零件的结构强度，上部圆柱与下部异形底座的衔接处采用平滑曲面过渡，无突变的截面结构，在批量加工时可减少刀具的频繁换向，降低加工成本，同时也能提升零件的整体刚性，在承受额定操作扭矩时不会出现衔接处断裂的问题。

　　该零件的材质适配多场景需求，常规工况下采用工程塑料注塑成型即可满足使用要求，具备重量轻、耐腐蚀、成本低的优势，在有防爆、高强度要求的工况下，可采用铝合金压铸或黄铜机加工制作，表面做阳极氧化或钝化处理，适配化工、油气等特殊工况的使用需求。在实际装配过程中，该操作件的安装无需额外的专用工具，仅需对准阀杆定位槽压入后拧紧紧定螺钉即可完成装配，后期维护更换时也可直接拆卸，无需拆解整个阀块，大幅降低现场维护的时间成本。针对阀块的集成化设计趋势，该操作件的低矮轮廓可适配高密度集成阀组的安装需求，在有限的阀块安装面上可布置更多的阀件，同时不会因为操作件的突出高度影响阀组的整体安装空间，尤其适合安装在设备内部、操作空间局促的阀组工位。
