创意无辐条概念自行车结构设计

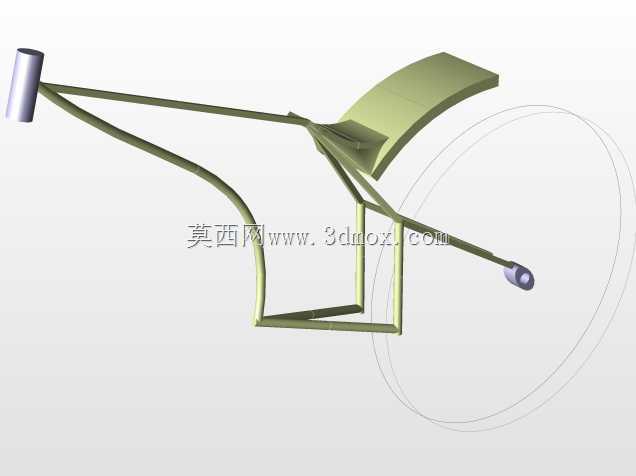

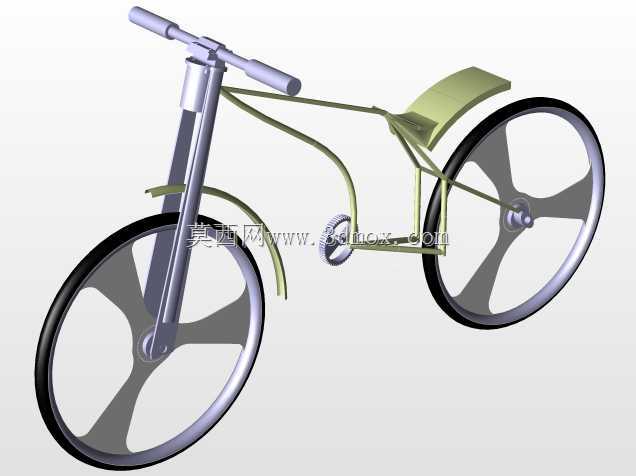

　　车架部分采用异型管拼接的桁架式结构，没有沿用传统自行车的菱形车架布局，上管与下管采用大角度斜向支撑，直接衔接头管与后轮轴安装位，中置的座管支撑段采用三角加强结构，在保证车架整体扭转刚度的前提下，尽可能削减了非承载区域的材料冗余，整体车架的受力路径从头管受力点出发，沿斜向主管直接传递至前后轮轴位置，避免了传统车架多段焊接带来的应力集中问题。转向结构直接集成在前轮安装位，把横与前叉立管采用直连式设计，转向传动比设定在1:1.8，兼顾低速挪车时的转向灵活性与中速骑行时的方向稳定性，避免过大转向比带来的骑行晃动感。这款概念化两轮代步结构的设计，最初是从城市短距离通勤的轻量化需求切入，打破传统自行车辐条轮组的固有结构逻辑，采用整板式封闭轮作为行走承载部件，轮体本身集成了轮辋与支撑结构，省去了传统辐条的编校、张紧调整环节，轮组的侧向抗形变能力相比同规格辐条轮提升40%以上，同时封闭轮结构在低速骑行时能减少轮侧乱流带来的行进阻力，适配城市铺装路面15-25km/h的日常骑行速度区间。

　　轮组与车架的安装边界经过反复校核，前轮转向时的最大转角设定为左右各42度，对应的最小转弯半径控制在1.7米，能够满足城市非机动车道内的灵活转向、掉头需求，轮组与车架后下叉、前叉的静态间隙预留12mm，即使在满载骑行产生车架形变时，也不会出现轮组蹭架的问题。传动部分的设计简化了传统多级变速结构，采用单速传动布局，适配城市平坦路面的骑行需求，省去了变速拨链器、多级飞轮的复杂维护环节，脚踏曲柄的长度设定为170mm，符合亚洲人群的下肢踩踏发力角度，踩踏发力时的力矩传递路径直接作用于后轮轴，没有多余的传动损耗。

　　整车的人机尺寸设定充分考虑日常通勤的骑行姿态，座垫位置与把横的垂直落差控制在80mm，骑行时上半身角度保持在65度左右，既不会像公路车那样过于前倾带来腰部压力，也不会像休闲车那样过于直立导致风阻过大，长时间骑行的疲劳度更低。整板式车轮的结构设计还兼顾了后期拓展性，轮体内部预留了置物空腔，可以集成小型发电花鼓、反光标识甚至便携储物格，相比传统辐条轮无法挂载附加部件的问题，封闭轮的平整表面可以更方便地安装骑行警示配件、照明组件。

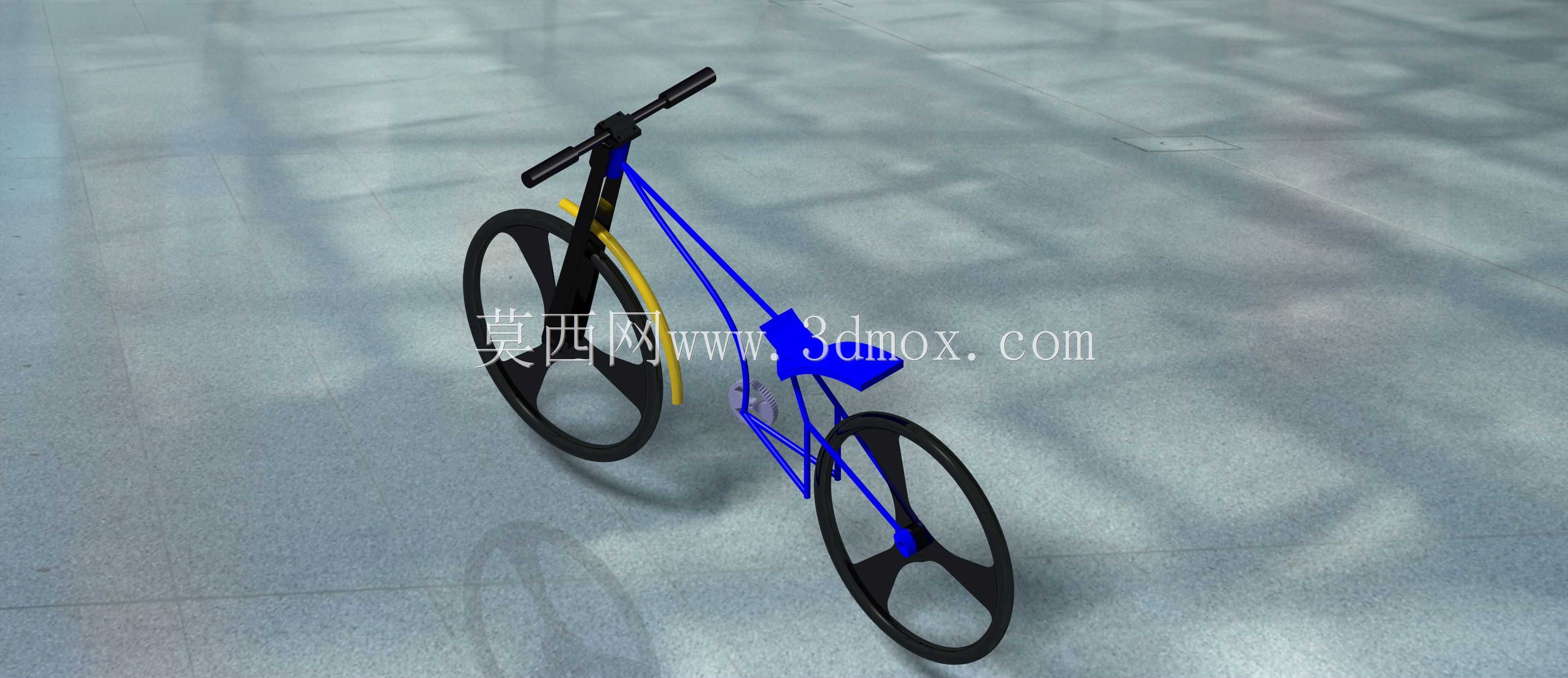

　　车架的管材衔接处采用平滑过渡设计，没有突兀的焊接凸起，既降低了应力集中的风险，也让整车外观线条更流畅，蓝色的车架主体与黑色轮组、把组的配色区分，也让结构的受力支撑区域一目了然，在建模过程中对每个衔接点的受力都做了模拟校核，在垂直加载120kg的工况下，车架最大形变量控制在0.8mm以内，完全满足日常单人通勤的承载需求。这款结构设计没有追求专业运动自行车的极致性能，而是把核心放在城市日常短距离出行的实用性、低维护性上，简化不必要的复杂结构，让整车的零部件数量比传统通勤自行车减少30%左右，后期的故障点更少，维护成本更低，同时独特的无辐条轮组设计也具备足够的辨识度，适配当下城市出行对个性化代步工具的需求。
