工业管路用铰接式UV快接接头结构

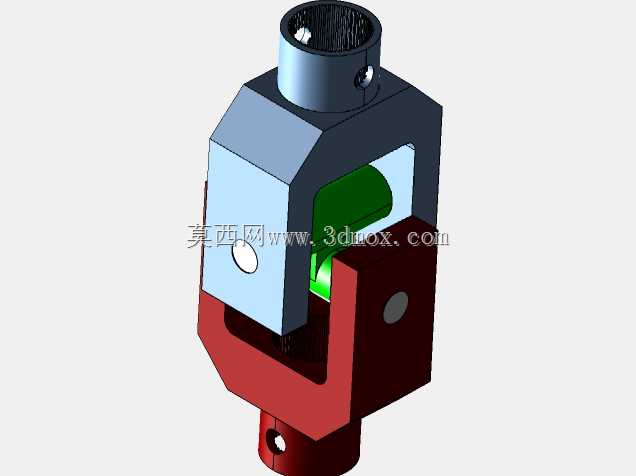

　　在流体控制回路的阀组集成布局中，这类铰接式接头常被用于空间局促的阀块安装面，解决不同走向管路的角度适配问题，避免硬管弯折带来的应力集中与通径损失。从结构组成来看，该接头分为上下两个连接端与中间铰接主体三部分，上部为圆柱插接端，侧壁开有径向定位孔，用于插入锁紧销实现与上部管路或者阀口的轴向固定，插接端内孔为通流腔，表面加工精度满足密封配合要求，装配后可减少流体泄漏风险。下部为叉形铰接座，通过横向销轴与中间主体实现铰接连接，铰接副处预留有合理的转动间隙，允许接头在一定角度范围内摆动，适配安装时的管路角度偏差，同时在铰接配合面处设计有密封槽位，可放置O型密封圈保证转动过程中的流体密封性能，不会因为角度调整出现渗漏问题。

　　中间主体的通流道将上下两端的流道连通，流道转折处做了圆弧过渡处理，减少流体流经时的局部阻力损失，降低回路压损，提升流体传输效率。从安装边界来看，上部插接端的外径适配常规阀块的标准安装孔位，插入深度满足行业通用的配合长度要求，不需要额外加工定制孔位即可直接适配现有阀块接口；下部叉形座的连接端可对接硬管或者软管总成，铰接转动角度覆盖现场安装常见的偏差范围，不需要额外配置弯管接头就能完成不同角度管路的连接，减少管路系统的配件数量，降低装配复杂度与泄漏点数量。

　　在实际应用场景中，这类接头多用于液压阀组、气动控制回路的阀块外接管路位置，尤其是在设备内部空间紧凑、管路走向无法完全对齐的安装场景下，铰接结构可以补偿安装角度误差，避免装配时强行掰动管路造成的接头应力变形，长期运行时也能抵消设备振动带来的管路拉扯力，提升管路连接的可靠性。设计过程中，铰接副的配合公差是核心要点，销轴与孔的配合选用间隙配合，既保证转动灵活无卡滞，又不会因为间隙过大造成密封件偏磨；各部分的壁厚经过强度校核，在额定工作压力下不会出现变形或者破裂问题，通流道的通径与上下连接端口保持一致，不会出现通径缩颈影响流量的问题。

　　接头外部的结构棱角都做了倒角处理，避免装配时划伤操作人员或者损坏密封件，定位孔的位置与插接端端面的距离经过精准计算，保证锁紧销插入后能完全卡入阀块的定位槽内，承受管路内压产生的轴向推力，不会出现接头脱出的问题。不同于固定式硬管接头，这种带铰接结构的UV接头不需要在设计阶段就完全确定管路的最终走向，给现场装配与后期维护调整留出了足够的余量，在小批量非标设备的阀组设计中应用十分广泛，能够大幅降低管路设计的复杂度，减少装配返工率。在选型适配时，只需要匹配上下连接端的通径与安装接口尺寸，不需要额外定制特殊角度的弯接头，就能完成不同走向管路的连接，铰接处的密封结构设计可满足常规液压与气动系统的工作压力要求，长期运行时密封件的更换也十分便捷，只需要拆下铰接销轴就能更换密封组件，不需要将整个接头从阀块上完全拆除，降低后期维护的工作量。
