带轴向通孔外圆柱面网纹滚花结构件

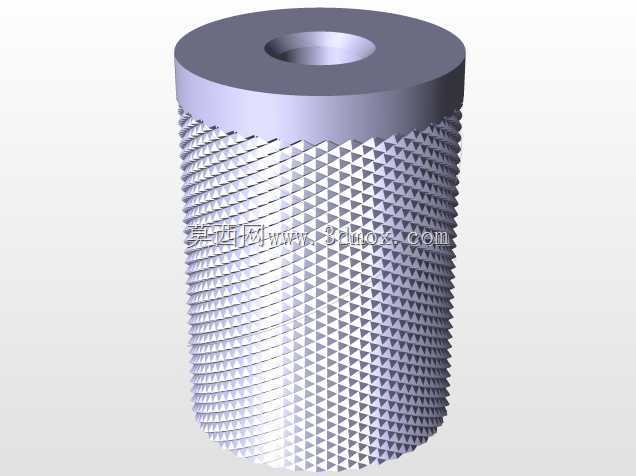

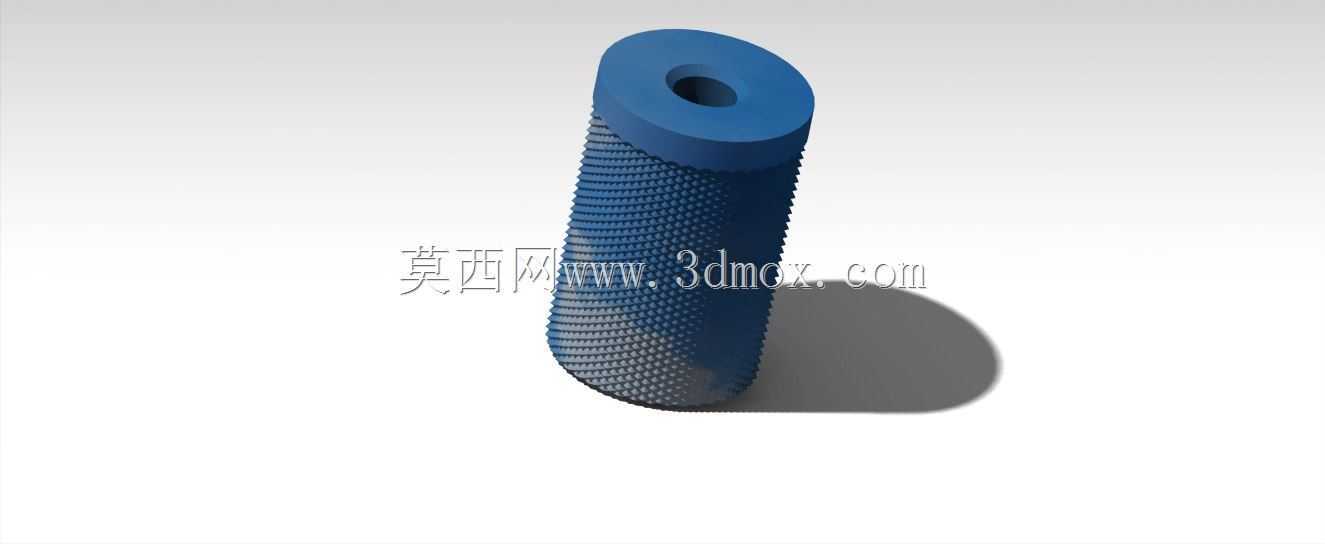

　　日常做液压阀组、小型调节机构的装配调试时，经常会遇到需要手动微调、频繁拆装的圆柱类调节件，这类零件如果外表面做光面处理，手上沾了液压油或者装配润滑脂的时候，拧动很容易打滑，力矩传不上去，要么拧不到位导致密封失效、调节精度不够，要么用力过猛把薄壁阀口拧崩，这时候外圆滚花结构就是非常务实的解决方案。这次的滚花结构件，整体为空心圆柱构型，中心的轴向通孔是流体或者调节杆的过流/穿装通道，外圆柱面全程做网纹滚花处理，滚花纹路均匀覆盖整个握持区域，没有做局部断纹或者光面过渡，就是为了最大化手动操作时的接触摩擦力。

　　做这个结构的三维建模时，首先要敲定的是安装边界：零件上端做了稍大直径的凸台，这个凸台的外径要和阀块上的安装沉孔做间隙配合，单边留0.02-0.03mm的装配余量，既保证安装时能顺利导向入孔，又不会因为间隙过大导致装配后出现径向窜动；下端的圆柱外径要和阀块的安装内孔做H7/h6的小间隙配合，保证装配后同轴度控制在0.02mm以内，避免通孔内的调节杆出现卡滞。滚花的参数选择上，没有选过粗的齿距，毕竟这个零件是用在仪器仪表类的小型阀块上，操作空间有限，齿距选0.5mm的标准网纹，齿高控制在0.2mm左右，既保证足够的摩擦力，又不会因为齿峰过于尖锐划伤操作人员的手指，同时滚花后的外圆实际尺寸要比光面设计尺寸大出0.2-0.3mm，这个尺寸增量必须在建模阶段就考虑进去，不然加工出来的零件外圆尺寸超差，装不进阀块的安装孔里。

　　很多新手做滚花建模的时候，容易犯的错误是直接在光圆柱面上阵列凸起特征，忽略了滚花加工是挤压成型的工艺特性——实际加工时滚花刀是通过挤压金属表面让材料塑性变形形成纹路，不是切削掉多余材料，所以建模时滚花区域的基体直径要比最终滚花后的外径小一个齿高的尺寸，这样模拟出来的加工后尺寸才和实际生产一致，不会给后续的工艺出图造成尺寸误导。从应用场景来说，这类滚花结构件不只是用在阀块的调节旋钮上，小型仪器的调节手柄、需要手动拧动的紧固件、工装夹具的快速锁紧销外圆，都会用到同款结构，核心作用就是在不需要额外工具的情况下，靠手拧就能传递足够的拧紧力矩，同时滚花的纹路还能在装配时起到一定的导向和容屑作用，安装孔里如果有细小的金属切屑，能暂时卡在滚花的纹路凹槽里，不会因为切屑挤压导致零件卡滞或者配合面划伤。建模的时候还要注意中心通孔的收尾处理，通孔两端都做了0.2mm的倒角，一方面是去除加工后的锐边毛刺，避免安装时割坏密封件，另一方面也能让穿过通孔的调节杆或者流体管路更容易导入，不会出现顶死的情况。上端凸台和滚花外圆的衔接处做了R0.3的圆角过渡，避免应力集中——如果这里做直角衔接，零件在受到侧向拧紧力的时候，很容易在衔接处出现应力断裂，尤其是用铝合金做这类零件的时候，直角处的应力集中系数能达到2.5以上，小圆角过渡就能把应力集中系数降到1.2以内，大幅提升零件的抗疲劳强度。

　　实际选型的时候，要根据操作力矩的大小调整滚花的长度，如果需要的拧紧力矩大，就适当加长滚花区域的轴向长度，增加手和零件的接触面积，不用刻意加大滚花的齿高，齿高过大反而会导致握持的时候硌手，长时间操作容易造成操作人员手部疲劳。另外滚花的纹路方向选网纹而不是直纹，也是考虑到网纹的摩擦力在各个握持角度下都比较均匀，不管是正向拧还是反向拧，都不会出现打滑的情况，直纹滚花只有在垂直于纹路的方向摩擦力大，顺着纹路方向很容易滑手，对于需要双向调节的阀件来说，网纹是更合理的选择。做三维装配验证的时候，要重点检查滚花外圆和安装孔的配合间隙，不能因为滚花的凸起导致装配过盈，很多设计人员出图的时候只标注光面尺寸，忽略滚花后的尺寸增量，导致加工回来的零件装不进去，还要二次上车床把滚花车掉一部分，既浪费加工成本，又破坏了滚花的完整防滑区域。还有中心通孔的同轴度，要和两端的配合外圆做同轴度约束，不然通孔偏斜的话，穿在里面的调节杆会出现别劲的情况，调节的时候阻尼不均匀，甚至会把调节杆的密封件磨坏，造成流体泄漏。
