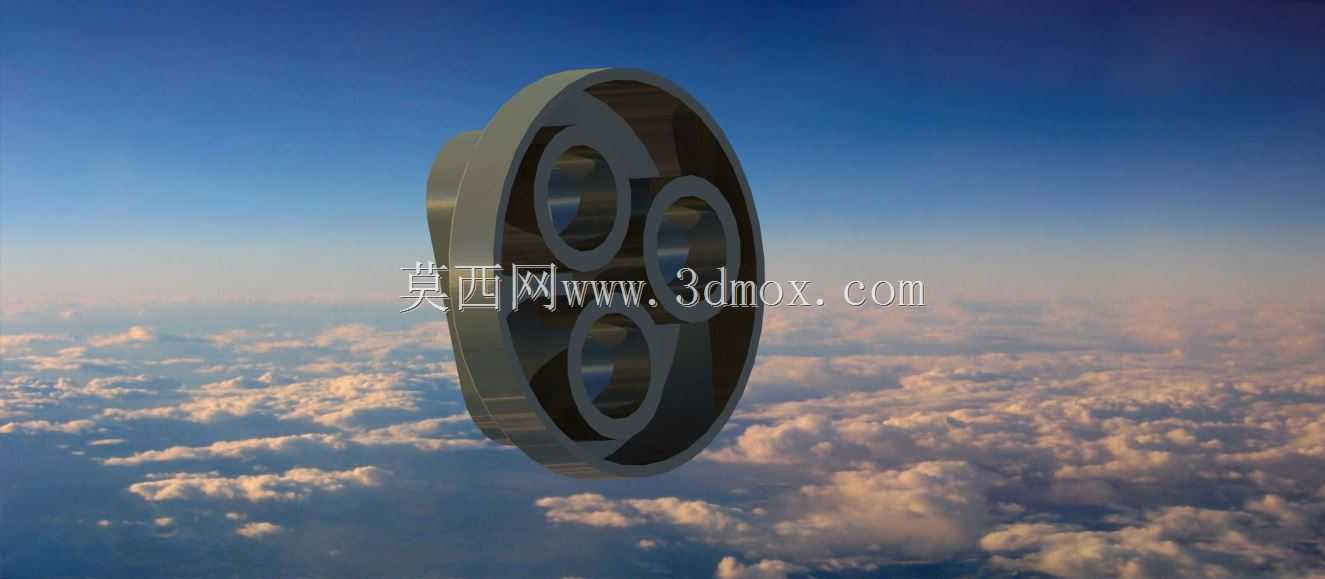

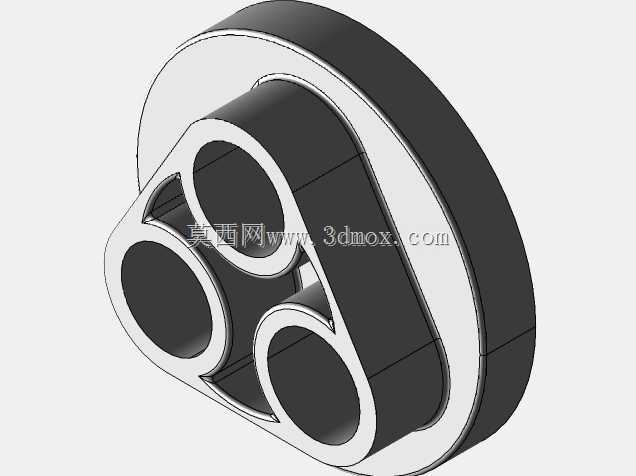

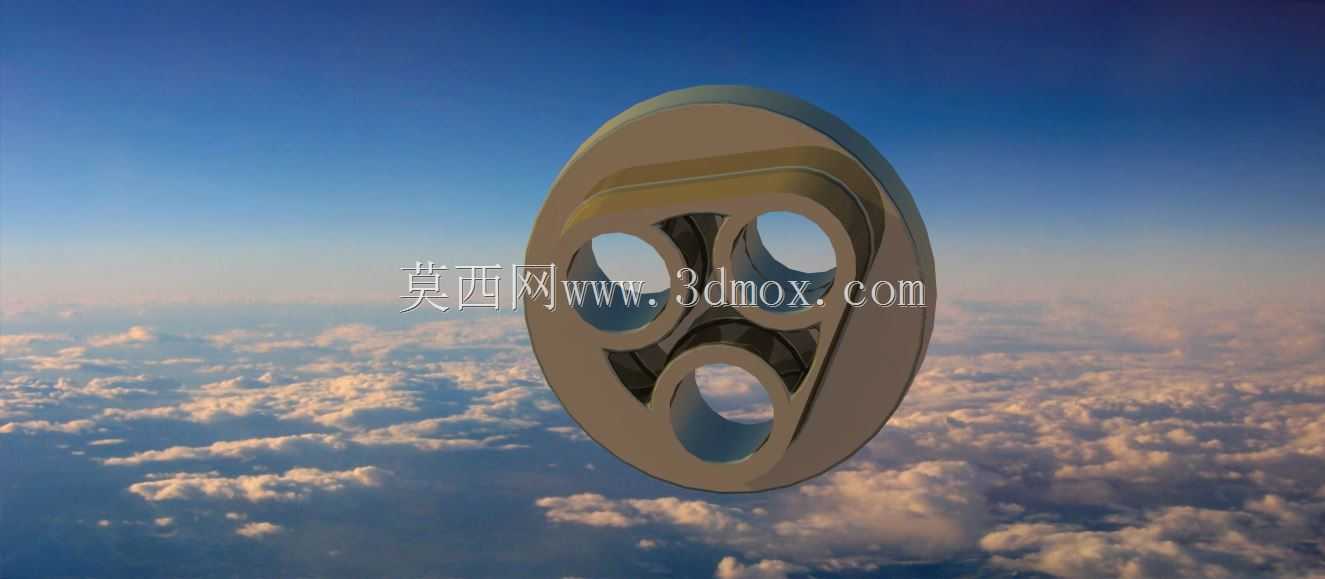

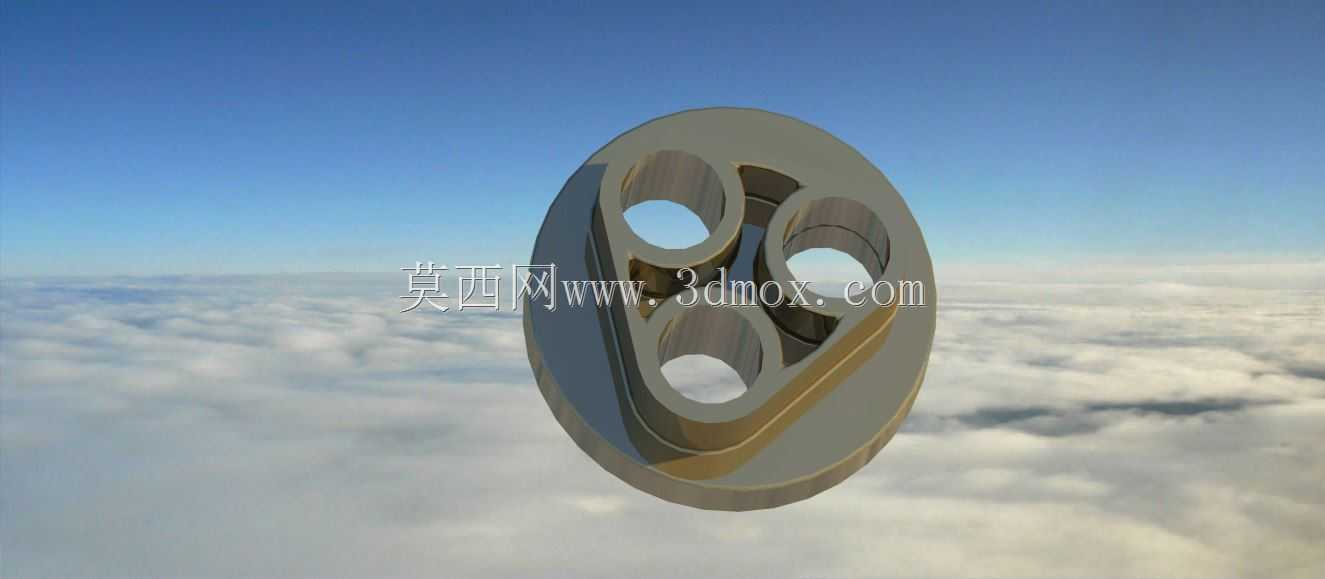

多通路集成式阀块三维结构设计

　　在液压系统的集成化设计场景中，阀块作为油路分配与元件安装的核心载体，承担着连通各液压阀、泵、执行元件的关键作用，能够大幅减少管路连接点，降低系统泄漏风险，同时压缩液压站的整体安装空间，在工程机械、工业液压站、机床液压系统、农业装备等领域都有广泛应用。这款阀块的设计首先从油路布局逻辑入手，摒弃了传统分散式管路连接的冗余结构，将多个通油孔道集成在单一金属块体内部，孔道的走向经过反复校核，既保证了油液流通的通流截面足够，避免通流不足带来的压力损失过大问题，又规避了孔道之间的干涉、薄壁击穿风险，每个孔道的加工余量、工艺倒角都做了对应设计，适配常规的深孔钻加工工艺，不需要特殊定制刀具就能完成加工，降低生产制造的工艺门槛。

　　从安装边界来看，阀块的安装端面做了平整的密封面设计，平面度公差控制在液压系统密封要求的范围内，各个阀件的安装孔位按照标准阀的安装尺寸排布，安装孔的螺纹深度、攻丝余量都符合液压元件的安装规范，不需要额外加工转接板就能直接安装对应规格的溢流阀、单向阀、换向阀等元件，侧面的外接油口位置排布考虑了管路走线的便利性，油口的朝向避开了安装螺栓的操作空间，现场接管时不需要额外调整管路角度就能完成装配。功能特性上，这款阀块集成了三路独立的通油回路，能够同时为三个不同的执行元件提供压力油输送，内部孔道的转角处做了圆弧过渡处理，减少油液在转角处的紊流与压力冲击，降低系统运行时的振动与噪音，块体的壁厚经过强度校核，能够承受额定工作压力下的交变载荷，不会因为长期压力波动出现开裂、渗漏问题，外露的非加工面做了防锈处理设计，适配工业车间、户外工程机械等不同工况的使用环境。

　　设计过程中优先考虑了装配与维护的便利性，所有安装阀件的端面都预留了足够的扳手操作空间，拆卸单个阀件时不需要拆除周边其他元件，日常维护的拆装效率相比分散式管路结构提升60%以上，同时块体的外形做了轻量化的结构优化，在保证结构强度、孔道壁厚的前提下，去除了多余的实体材料，既降低了阀块自身的重量，也减少了原材料的消耗，对于移动类液压设备来说，能够有效降低设备的整体自重，提升设备的载荷利用率。

　　在实际选型应用中，这款阀块可以直接适配中小流量的液压系统，不需要重新进行油路孔道的设计，只需要根据实际系统的压力等级选择对应材质的坯料进行加工即可，孔道的通径设计匹配常规10通径液压阀的流量要求，能够满足大多数工业液压系统的油路集成需求，安装时只需要按照端面的油口标识对应连接进油、回油、工作油口，就能完成阀组的装配，大幅缩短液压系统的设计与装配周期，减少现场管路配接的工作量，降低因管路装配不当带来的泄漏、振动等故障概率。
