阀块配套铰接式连接锁紧结构件

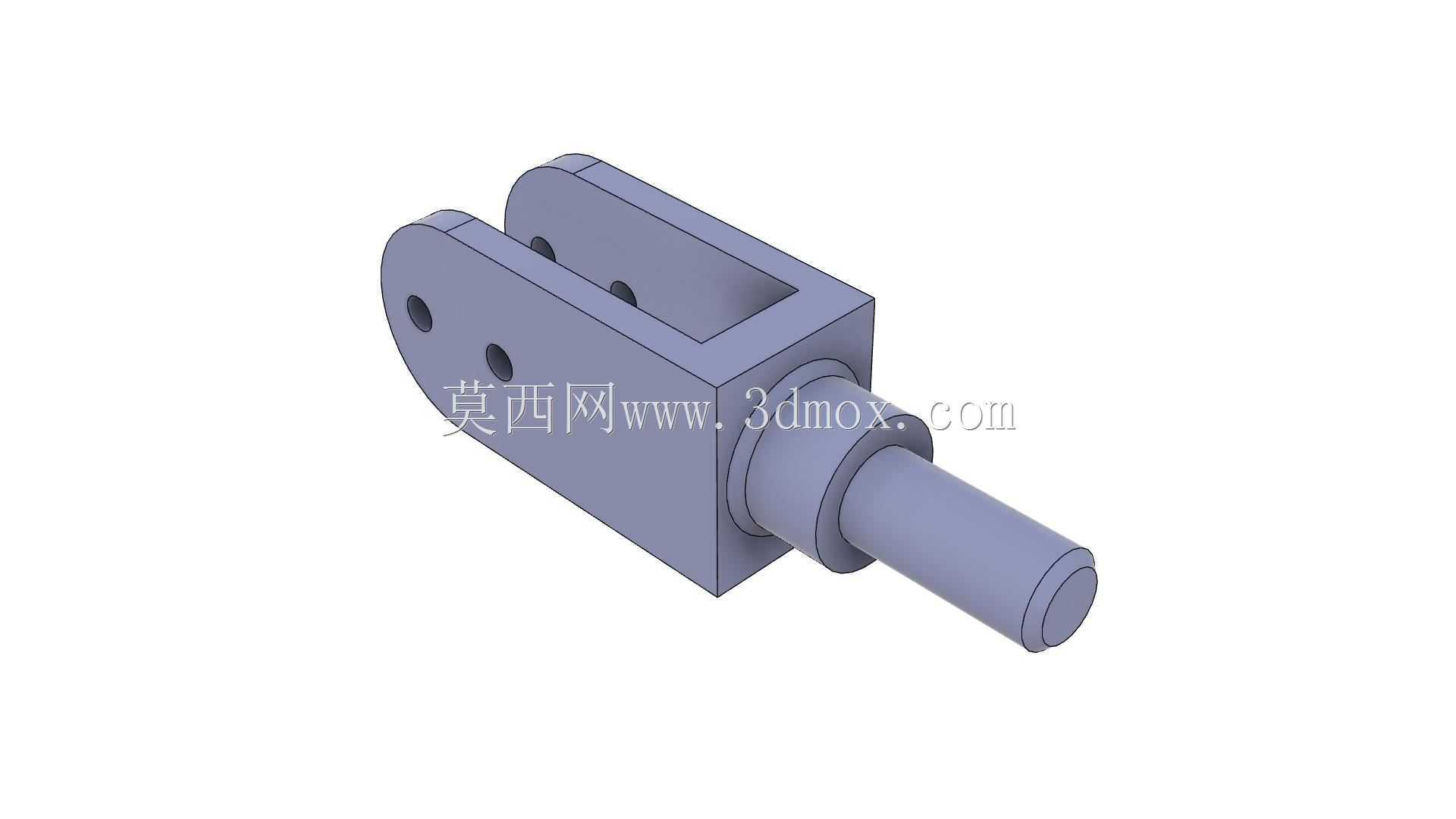

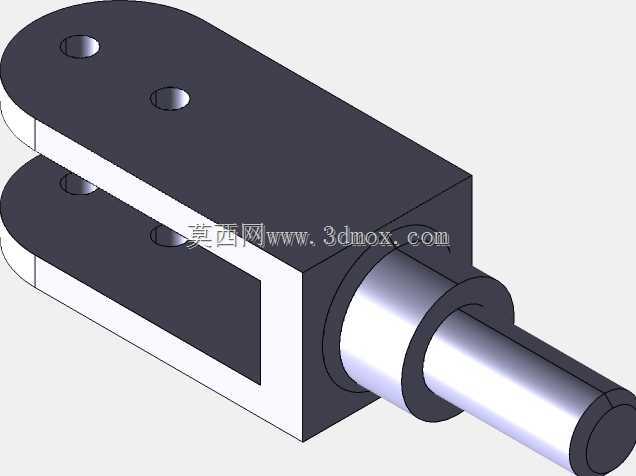

　　在液压阀组的集成安装场景里，这类带双耳铰接座与伸出轴段的结构件，主要承担阀块与外接执行元件之间的活动连接、位置锁紧以及力传递作用，常见于需要小角度摆动调整的液压控制回路中，比如小型工程机械的操作阀组安装位、非标自动化设备的气液联动阀组连接端，用来补偿安装过程中的位置偏差，避免硬连接带来的应力集中损坏阀块密封面。从结构设计逻辑来看，主体的方块基座是核心承载部分，上方开出的通槽用来嵌入阀块的连接凸台，槽壁上的两个同轴通孔是穿装铰接销轴的位置，销轴穿过之后可以让整个结构件绕销轴做小范围的角度偏转，适配外接管路或者执行元件的安装角度偏差，避免强行对接导致的密封件剪切损坏。

　　基座侧面伸出的阶梯轴段，靠近基座的轴肩是定位面，安装时轴肩会顶在对接零件的端面，控制轴向的安装位置，避免装配时零件窜动，最外侧的细轴段是插入对接件安装孔的导向段，端部做了小倒角处理，装配时可以顺利导入孔位，不需要反复调整对中，能提升现场装配的效率。基座正面的两个小孔是锁紧销孔，当调整到合适的安装角度之后，穿入锁紧销或者紧定螺钉，就可以把铰接的角度固定住，避免设备运行过程中因为振动导致连接位置偏移，防止管路接头松动漏油。设计时首先要考虑的是铰接双耳的同轴度公差，如果两个耳板的孔同轴度偏差超过0.05mm，穿装销轴的时候就会出现卡滞，摆动的时候阻尼过大，甚至会把销轴别弯，所以建模的时候两个孔要采用同一草图基准拉伸，保证轴线重合。

　　基座上的开槽宽度要和对接阀块的凸台厚度留0.1-0.2mm的间隙，既不能间隙太大导致连接晃动，也不能间隙太小导致装配时插不进去，槽的深度要保证凸台插入之后，铰接孔能完全对齐，不会出现半孔对接的情况。伸出轴段的直径公差要选h7级的间隙配合，和对接件的安装孔适配，保证既能顺利插入，又不会有太大的径向晃动，轴肩的端面要和轴线保证垂直度要求，不然锁紧之后轴段会出现偏斜，导致连接的零件受力不均。

　　安装边界方面，整个结构件的总长度要控制在阀块外接空间的允许范围内，避免和周边的管路、其他阀件产生干涉，双耳的外侧宽度要小于安装位的预留槽宽，保证摆动的时候不会和周边零件磕碰，轴段的伸出长度要匹配对接件的安装孔深度，不能太长导致轴端顶到零件内部结构，也不能太短导致配合长度不足，受力的时候容易松脱。实际使用中，这类结构件要承受液压回路工作时的反作用力，所以基座的壁厚要做足够的强度校核，尤其是开槽位置的根部，是应力集中的区域，建模的时候要做圆角过渡，避免直角导致的应力开裂，材料一般选用45号钢或者铝合金，根据系统的工作压力选择，低压回路用铝合金可以减重，高压回路用45号钢调质处理保证强度。在建模练习的时候，要重点关注各个特征之间的基准统一，比如铰接孔、伸出轴、锁紧孔的基准都要和基座的中心面对齐，避免后续出工程图的时候尺寸标注混乱，也方便后续加工的时候找正定位，同时要注意各个配合面的粗糙度要求，铰接孔和轴段的配合面粗糙度要达到Ra1.6，非配合面可以放宽到Ra6.3，兼顾加工成本和使用性能。
