超人标识立体造型结构三维设计

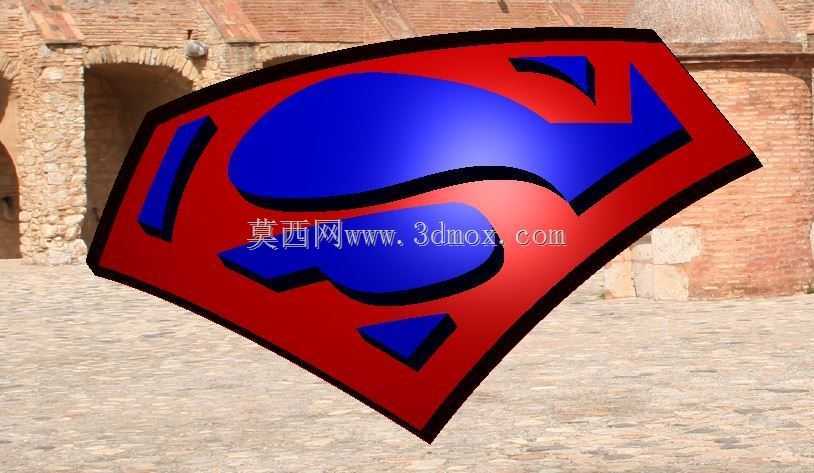

本次完成的立体标识造型，在结构设计阶段优先考虑了多场景适配的安装需求，整体采用经典盾形外轮廓作为基础承载边界，外轮廓边缘做了等宽的凸起包边处理，包边厚度控制在整体厚度的六分之一，既能够强化造型的轮廓辨识度，也能在作为墙面装饰件安装时，抵消墙面不平整带来的贴合缝隙问题。标识核心的S形图案采用分层凸起结构，相比平面印刷标识，立体分层的结构在不同光线角度下都能形成自然的明暗层次，不需要额外做表面色彩处理也能具备足够的识别度，这一设计思路也参考了工业设备铭牌的立体字符加工逻辑，通过结构高差替代部分表面涂装的视觉区分作用，降低后期表面处理的工艺复杂度。

从实际应用场景来看，该造型既可以作为主题展馆的墙面装饰构件，通过背部预留的沉头安装孔位使用膨胀螺丝直接固定在砖混或轻质隔墙面，安装孔位做了沉头处理，固定后螺丝头部不会突出造型表面，不破坏整体视觉完整性；也可以作为文创摆件的主体结构，底部预留的标准螺孔能够适配通用的金属或亚克力展示底座，不需要额外做转接结构即可完成桌面摆放的装配需求。在外形尺寸的边界控制上，整体外轮廓的长宽比严格遵循经典标识的视觉比例，横向最大宽度与纵向高度的比例控制在0.82:1，避免比例失调带来的视觉违和感，整体最大厚度不超过50mm，作为墙面安装件时不会过度突出墙面，减少空间占用，也能避免过往人员磕碰的风险；作为桌面摆件使用时，这个厚度也能保证足够的结构强度，不会因为轻微触碰就出现倾倒问题。

结构细节处理上，所有的造型转角都做了R2-R3的圆角过渡，没有尖锐的直角棱边，一方面是在加工环节，不管是采用CNC铣削加工还是3D打印成型，圆角过渡都能减少应力集中，避免加工过程中出现边角崩裂的问题；另一方面在实际使用场景中，无尖锐棱角的设计也能提升使用安全性，尤其是在面向公众开放的展示场景中，能够避免剐蹭伤害。标识表面的分层高差控制在8mm，这个高差既能够形成足够的立体阴影效果，又不会因为高差过大导致积灰问题，日常清洁时只需要用平布擦拭即可，不需要针对深沟槽做特殊清理，降低后期维护的难度。

在建模过程中，所有的曲面都做了连续性处理，S形图案的曲面与盾形基底的衔接位置做了相切过渡，没有出现曲面接痕，不管是后续做渲染展示，还是导出加工路径进行实物生产，都不会因为曲面不连续出现加工断刀或者渲染瑕疵的问题。背部的安装孔位采用对称布局，两个安装孔分别位于盾形上部左右两侧的重心平衡位置，固定后整体受力均匀，不会出现长期使用后单侧倾斜的问题；底部的摆件连接螺孔采用M6标准螺纹规格，能够适配市面上绝大多数通用展示支架的连接尺寸，不需要单独定制连接配件。考虑到不同场景的缩放需求，整个模型采用全参数化建模逻辑，所有的尺寸比例都做了参数关联，后续如果需要根据实际安装空间调整整体大小，只需要修改整体缩放比例，所有的结构细节、圆角大小、孔位尺寸都会按照对应比例自动调整，不需要重新绘制结构，能够大幅提升不同项目的复用效率。

从结构强度的角度考量，整个造型采用等壁厚设计思路，除了表面凸起的造型部分，基底的壁厚保持均匀一致，如果采用注塑工艺进行批量生产，均匀的壁厚能够避免注塑过程中出现缩痕、翘曲的问题，提升成品率；如果采用板材雕刻工艺制作，均匀的厚度也能减少材料的去除量，降低加工时长和材料损耗。造型的边缘包边做了轻微的拔模斜度处理，斜度控制在1.5度，不管是开模注塑还是硅胶翻模制作小批量样品，都能够顺利脱模，不会出现卡模导致的成品损坏问题。
