阀块配套弧形连接支座结构设计

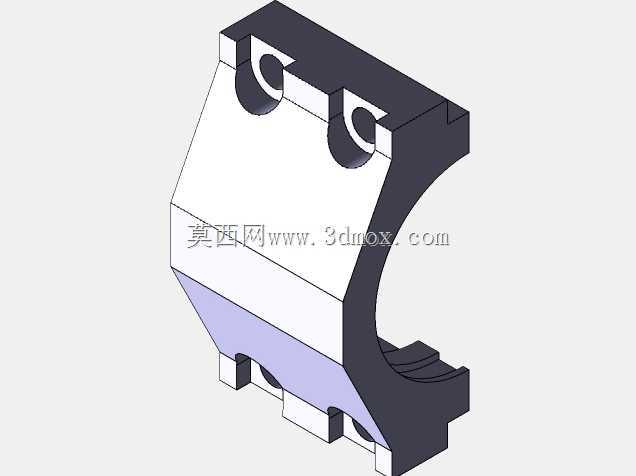

在工业流体控制管路系统中，阀块作为集成式液压、气动控制回路的核心载体，其配套的连接支座结构直接决定了阀组安装后的稳定性、抗振性能与管路对接精度，本次设计的弧形连接支座，正是针对中低压阀块安装场景开发的专用承载结构件。从实际应用场景来看，这类支座多应用在集成阀组的侧装、吊装工位，尤其是在空间受限的设备阀舱内部，常规平板式支座无法避让下方弧形管路或凸起的设备本体结构，弧形下沿的结构设计可以完美适配安装基面的弧形轮廓，避免安装干涉，同时最大化压缩阀组的安装占用空间。

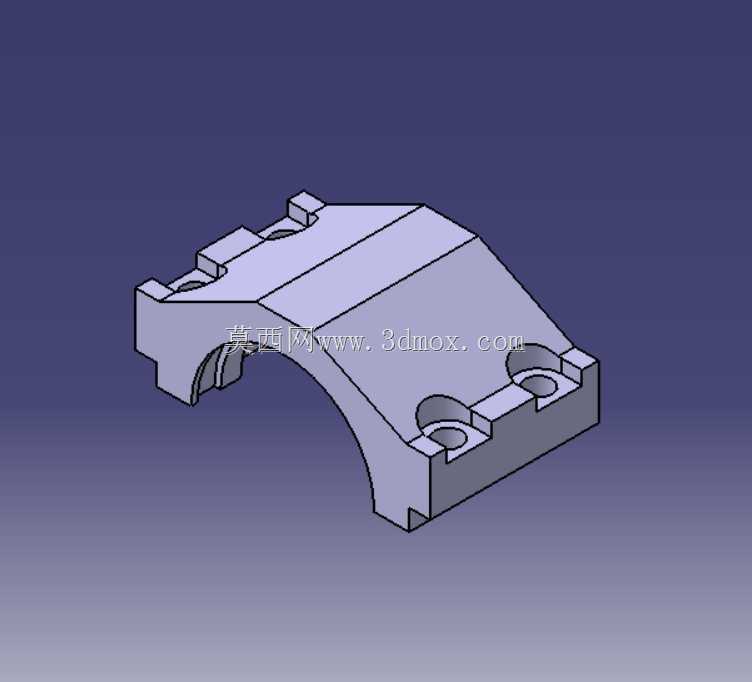

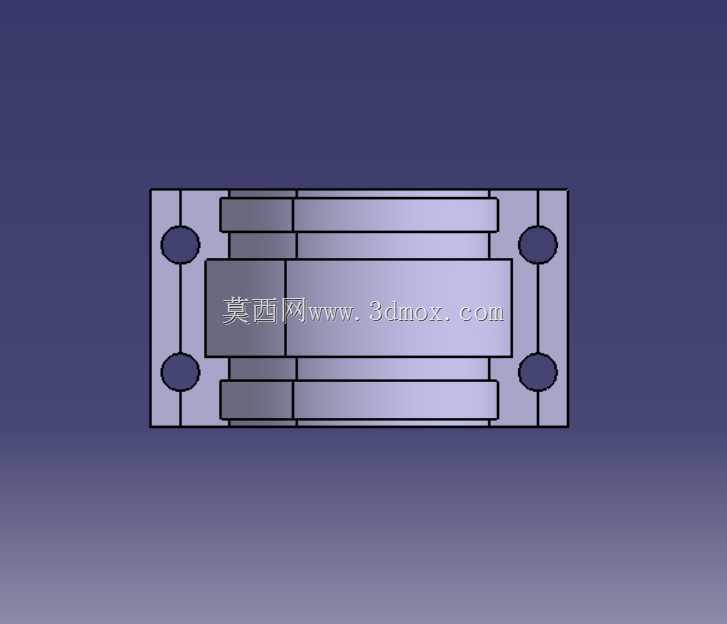

从功能特性上看，该支座主体采用一体化铣削成型结构，上表面为与阀块底面完全贴合的平面加工基准，平面度公差控制在0.02mm以内，保证阀块安装后不会出现偏斜导致的密封面错位问题；支座上分布的四个带沉孔的安装孔位，孔位同轴度、孔距公差严格匹配对应阀块的安装螺纹孔位置，沉孔深度经过精准计算，可保证内六角螺栓安装后头部完全沉入孔内，不会突出支座表面影响周边管路布置。支座两侧延伸出的定位凸台，可在安装时与阀块侧面的定位槽快速卡合，实现预装定位，降低现场安装时的孔位对正难度，尤其适合狭小空间内的盲装作业场景。

设计思路上，首先围绕安装边界做了反向校核：支座的整体外轮廓宽度、长度完全匹配对应规格阀块的底面尺寸，不会超出阀块边缘占用额外安装空间；下侧的弧形内凹面曲率半径，是根据常见阀组安装基座的弧形外壁半径做的适配设计，弧形面与安装基面贴合后，可增大接触面积，相比点接触、线接触的支撑结构，能大幅降低螺栓承受的剪切载荷，提升阀组在设备运行振动工况下的连接可靠性。支座的壁厚设计经过了静力学仿真验证，在承受阀块整体重量加上1.5倍额定工况冲击载荷的条件下，最大变形量不超过0.01mm，不会出现支撑形变导致的阀块内部油路卡滞问题；同时在支座的转角位置全部做了R角过渡处理，避免铣削加工时的应力集中，也消除了安装过程中锐边划伤操作人员、损坏密封胶管的隐患。

从安装边界来看，该支座的安装孔距、沉孔规格适配M8内六角安装螺栓，可直接匹配通径10-16mm规格的板式安装阀块；支座总高度控制在32mm，既保证了弧形避让空间的足够深度，也不会过度抬高阀块安装高度导致管路对接角度偏差；支座两侧的凸台高度为3mm，既可以起到定位作用，也不会在阀块拆卸时造成卡滞。在实际管路装配场景中，这类弧形支座还可以配合调整垫片使用，当安装基面存在加工误差时，可通过在支座平面与阀块底面之间添加超薄铜垫片调整阀块的水平度，保证阀块上安装的电磁阀、溢流阀等元件的动作精度。另外，支座的材质选用常用的45号钢，表面做发黑防锈处理，可适应常规工业车间的温湿度工况，若应用在腐蚀工况场景，也可直接替换为304不锈钢材质加工，结构本身不需要做任何调整，具备较好的工况适配性。在建模过程中，所有特征均采用参数化驱动设计，当需要适配不同规格的阀块时，只需要调整安装孔距、弧形面曲率、整体长宽尺寸等参数，即可快速生成对应规格的支座模型，大幅提升同系列产品的设计效率，减少重复建模的工作量。
