带安装底座的轴套支撑固定结构件

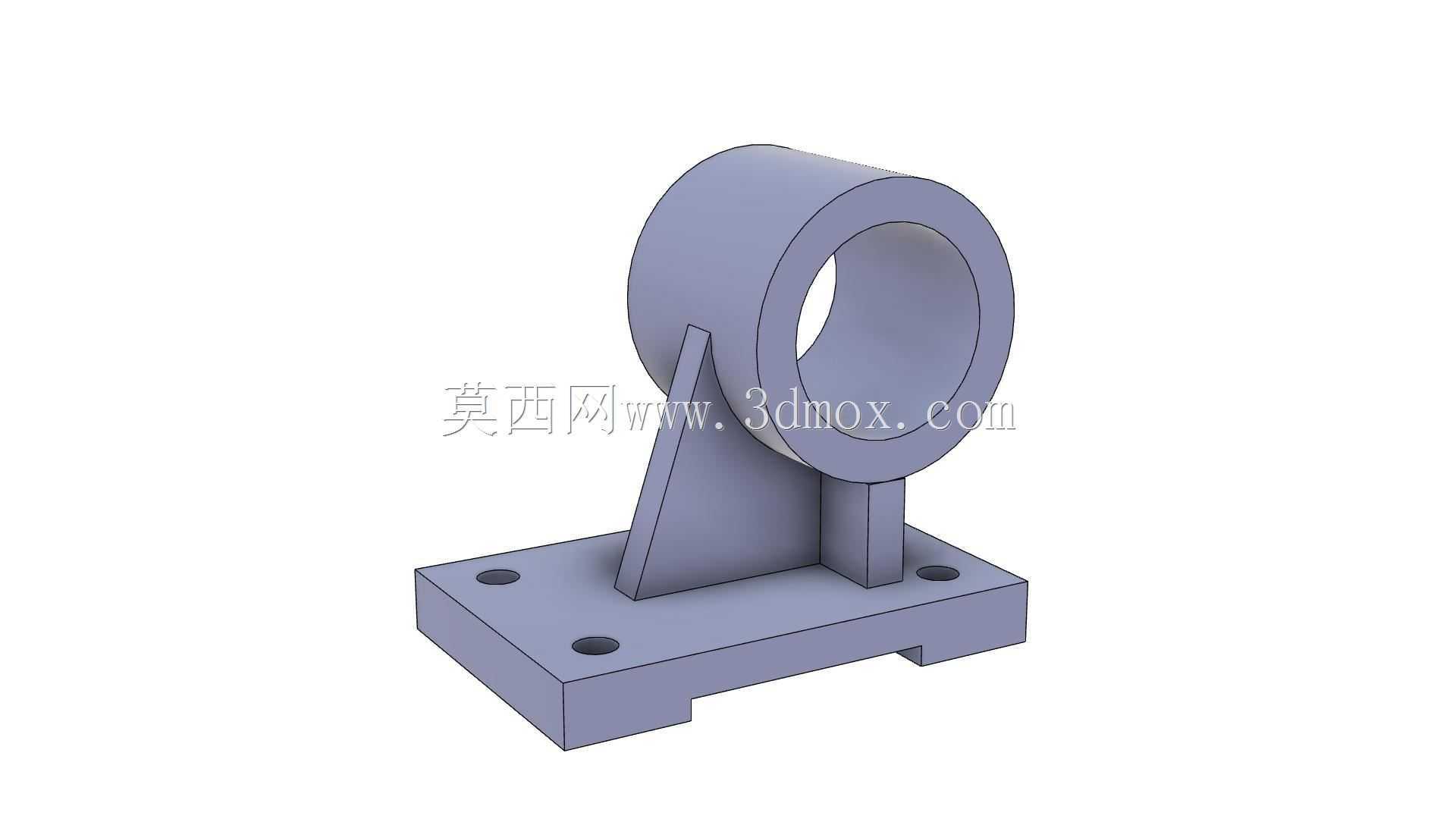

　　这类带安装底座的轴套支撑结构，常出现在轻工输送线、小型实验台架、阀门执行机构配套的传动链路里，核心作用是为穿入套筒内的回转轴提供稳定径向支撑，同时通过底部的安装板完成与设备机架的刚性连接，避免轴系运转时出现径向窜动、偏摆，保障传动部件的同轴度精度。从结构设计逻辑来看，上方的空心套筒是核心功能段，内孔需要根据适配轴径做公差匹配，通常会预留润滑脂加注的结构空间，部分工况下还会在筒壁加工油槽，保证轴转动时的润滑持续性，减少配合面的磨损。

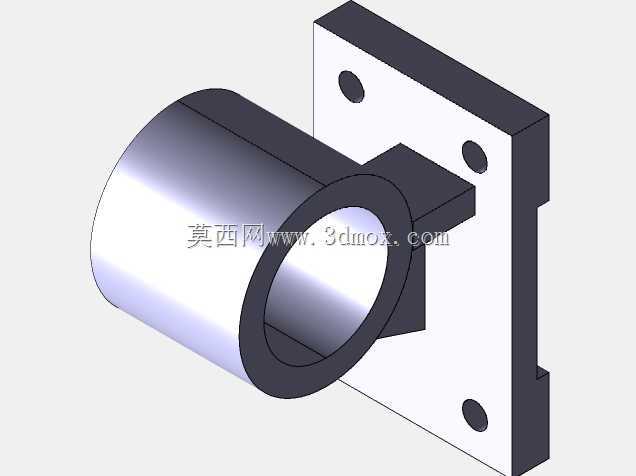

　　套筒下方的三角加强筋是整个结构的受力关键，因为轴系运转时会产生径向载荷，尤其是带悬臂负载的场景，筋板连接套筒外壁与安装底座上表面，能有效分散套筒根部的集中应力，避免长期受载后出现焊缝开裂或者铸件断裂的问题，筋板的厚度通常根据套筒外径、额定负载做匹配，不会做冗余设计来增加不必要的重量。底部的安装板采用矩形平板结构，四个角位置设置沉头安装孔，安装时可以将螺栓完全沉入孔内，不会突出底座表面影响安装贴合度，底座侧边还做了缺口式让位设计，一方面是减少底座与机架安装面的接触加工面积，降低平面度加工的成本与难度，另一方面也能在安装时避开机架表面的凸起焊缝、定位销等结构，提升安装适配性。

　　设计这类结构时，首先要确定的是套筒内孔的中心高，这个尺寸直接决定了所支撑轴系的安装高度，需要和配套的传动轮、连杆部件的中心高保持一致，否则会出现轴系别劲、运转卡滞的问题；其次是安装孔的孔位间距，必须和配套机架上的预装螺纹孔位置完全匹配，通常孔位会预留0.2-0.5mm的位置公差，抵消加工时的位置度误差，方便现场安装对位。套筒的壁厚设计需要结合支撑轴的径向载荷计算，普通轻载工况下壁厚取内孔直径的1/8到1/6即可，重载场景下还要适当增加壁厚，同时在套筒两端加工倒角，方便轴的穿入装配，也能去除加工毛刺避免划伤轴表面。从实际应用的场景来看，这类支撑件不需要做复杂的曲面造型，所有结构都服务于功能需求：安装板保证连接稳定性，筋板提升结构刚性，套筒提供轴的回转支撑，没有多余的装饰性结构。建模过程中需要注意各个特征的过渡圆角处理，尤其是筋板和套筒、底座连接的位置，要设置合理的铸造圆角或者焊接圆角，避免应力集中，同时安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出底座平面。

　　这类结构的安装边界也比较明确，底座下表面为安装基准面，需要保证平面度要求，安装时通常会在基准面和机架之间加装薄铜皮或者调整垫片，用来微调套筒的中心高，补偿机架加工的高度误差，套筒内孔的轴线需要和所支撑轴的轴线保持同轴，安装时可以通过百分表打表的方式调整，保证轴转动时无卡滞、无异常磨损。在阀门配套的阀块组件里，这类支撑件常用来固定阀杆的辅助支撑段，避免阀杆长期受介质推力出现弯曲变形，影响阀门的启闭精度；在小型实验设备的传动机构里，这类支撑件也用来固定光轴，为滑动衬套提供安装基体，实现直线运动部件的导向支撑。
