弧形带叉耳双安装孔机械支撑构件

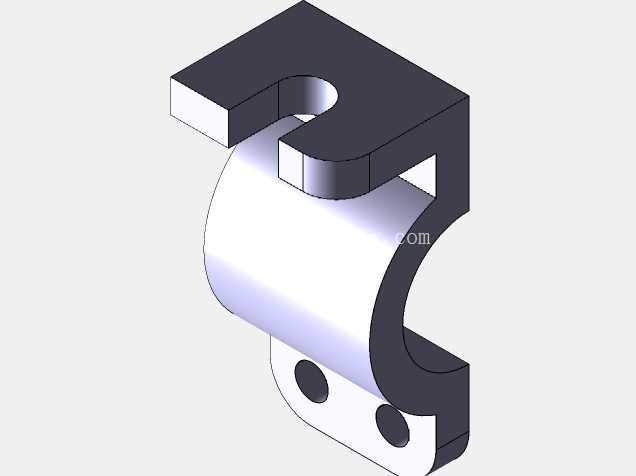

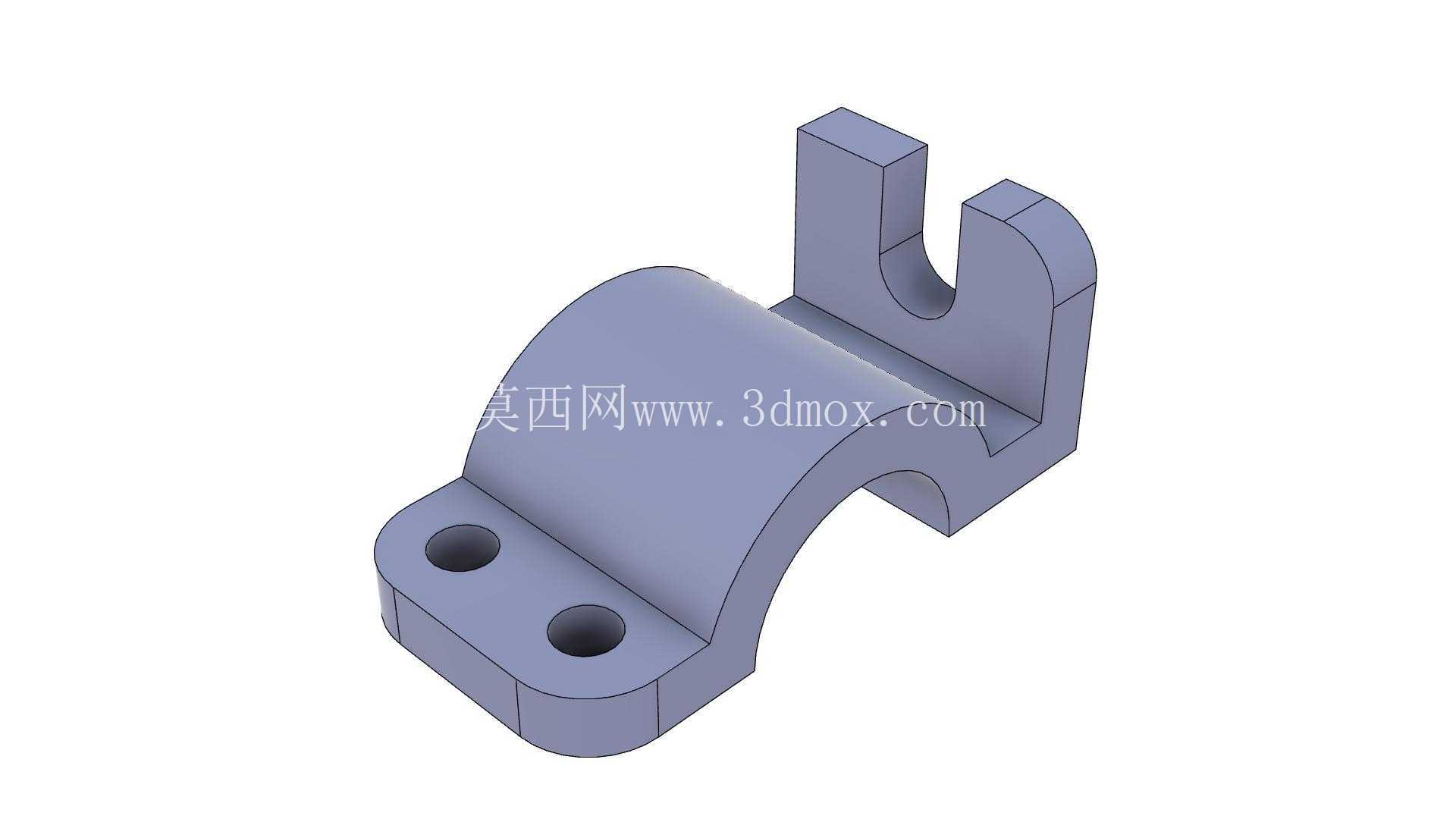

　　这类带弧形基体与叉耳结构的支撑构件，常应用在中小型机电设备的管线固定、传动部件辅助限位场景中，比如车间小型输送线的侧边导向件安装座、低压配电柜体内部的线束分路支撑，或是小型实验台架上的传感器安装支架，实际使用时不需要承受大吨位冲击载荷，更多承担定位、辅助支撑以及小范围的部件连接作用。从结构设计逻辑来看，下半部分的弧形曲面并非随意绘制，其曲率半径需要匹配被固定的圆柱形构件外径，常见适配直径在30mm至60mm区间的圆管、圆轴类零件，安装时弧形面与被支撑件外圆贴合，能避免硬接触造成的构件表面磨损，同时分散接触应力，防止长期受力出现局部压痕。

　　底部延伸出的平板区域设置两个同轴安装孔，孔位间距遵循通用五金安装的标准孔距序列，通常孔中心距设置为28mm、35mm这类常规规格，适配M4、M5规格的内六角圆柱头螺钉安装，安装孔边缘做了0.5mm的倒角处理，既可以去除机加工后的毛刺，也能在螺钉锁紧时引导螺钉顺利入孔，避免螺纹错牙。上部的叉耳结构开有U型开口槽，槽宽尺寸根据配套的销轴直径设计，一般留0.2mm至0.3mm的间隙，方便销轴快速穿入，叉耳的两个立板厚度保持一致，受力时能均匀分担销轴传递的径向载荷，避免单侧立板受力过大出现断裂。设计这类零件时，首先要确认安装边界：底部安装面的平面度需要控制在0.1mm以内，保证安装后与基座表面完全贴合，不会出现翘曲导致锁紧后构件产生内应力；弧形面的轴线需要与底部安装面保持平行，平行度公差控制在0.15mm/100mm范围内，否则被支撑的圆管或圆轴安装后会出现偏斜，影响后续传动或走线的顺畅性。叉耳的U型槽对称中心面需要与弧形面的轴线垂直，垂直度公差不超过0.1mm，保证穿入销轴后，连接的摆杆或拉杆动作时不会出现卡滞。

　　从建模逻辑来说，这类零件不需要复杂的曲面造型，先通过拉伸做出底部安装平板与弧形基体的基础轮廓，再拉伸切除出弧形内凹面，之后在上部拉伸生成叉耳立板，切除出U型开口槽，最后对安装孔、槽口边缘做倒角处理，对非安装面的棱边做R0.5至R1的圆角过渡，既可以减少应力集中，也能避免零件搬运、安装时锋利棱边划伤操作人员。实际选型使用时，需要注意几个关键尺寸的匹配：首先是弧形面的曲率半径必须与被支撑件外径匹配，间隙过大会导致支撑松动，过盈量太大则无法顺利装配；其次是安装孔的孔径与孔距要和基座上的预制孔位完全对应，避免现场二次扩孔破坏安装面强度；另外叉耳的开口槽宽度要与配套销轴直径匹配，间隙过大容易导致连接部件晃动，影响设备运行精度。

　　这类构件通常采用45号钢或者铝合金加工，钢制零件做发黑处理防锈，铝合金零件做阳极氧化提升表面硬度，在无强腐蚀的常规工业环境下使用寿命可以达到5年以上，日常维护只需要定期检查安装螺钉是否松动、销轴是否脱出即可，不需要额外的润滑保养。在三维建模练习过程中，这类零件非常适合新手掌握基础的拉伸、切除、倒角、圆角等特征命令，同时也能帮助初学者理解机械零件的公差配合、安装基准选择等工程常识，避免建模时只追求外形相似而忽略实际装配的可行性，比如很多新手建模时容易忘记安装孔的倒角，或是把弧形面与安装面的平行度忽略，导致做出的模型看起来外形正确，但实际无法加工装配。建模时还要注意零件的壁厚均匀性，弧形基体的壁厚保持在5mm至8mm区间，叉耳立板的厚度与基体壁厚差值不超过2mm，避免加工时因壁厚不均出现应力变形，同时也能在保证结构强度的前提下尽可能减轻零件重量，降低材料成本。
