汽车用圆形阀块端罩结构设计

在汽车流体控制系统的阀组集成布局中，这类带安装耳的圆形端罩是阀块总成外侧的核心防护与定位部件，日常装车场景覆盖乘用车底盘液压阀组、商用车气路控制阀岛、新能源车型热管理集成阀块等多个装车位置，主要作用是封闭阀块的外侧装配腔，隔绝外界泥水、粉尘、油污对阀块内部阀芯、密封件、流道接口的侵蚀，同时为阀块总成提供可靠的车身安装定位基准。从实际装车的工况来看，这类端罩需要承受-40℃到120℃的环境温度交变，还要耐受行车过程中的碎石冲击、底盘飞溅的腐蚀液体侵蚀，以及车辆行驶带来的持续振动载荷，因此设计阶段对结构刚度、安装可靠性、密封贴合度都有明确的工程要求。

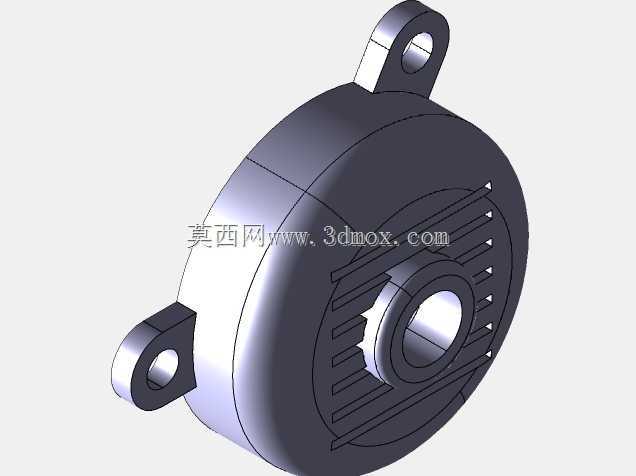

从结构设计思路来看，主体采用圆形回转体构型，是为了匹配阀块本身的圆形流道集成布局，最大化利用阀块端部的安装空间，避免方形结构带来的边角应力集中问题。主体侧壁做了等厚度的拔模设计，既满足注塑或者压铸成型的工艺要求，也能在保证结构刚度的前提下尽可能降低零件自重，适配汽车轻量化的设计需求。端面上的环形散热槽结构，并非随意设计的装饰纹路，一方面是增加端罩的外表面积，提升阀块工作过程中内部介质热量的散发效率，避免局部热量堆积加速密封件老化；另一方面这些环形槽也能在端罩受到外部冲击时，通过槽体的微小形变吸收冲击能量，避免冲击力直接传递到阀块内部的精密阀芯部件上，提升整体结构的抗冲击能力。中心的通孔结构是为了避让阀块的输出轴或者外接管路接口，孔位周边做了加厚的凸台设计，一方面提升孔位的结构强度，避免安装过程中孔位开裂，另一方面也为密封件的安装提供定位基准，保证密封件压缩量均匀，不会出现偏磨导致的泄漏问题。

两侧对称布置的带孔安装耳，是整个零件的核心安装定位结构，设计时特意将安装耳与主体侧壁做了一体化的加强筋过渡，避免安装耳与主体连接位置出现应力集中，在车辆持续振动的工况下发生断裂。安装耳的孔位做了沉台设计，能够容纳固定螺栓的头部，避免螺栓头突出影响周边部件的布置，同时孔位的中心距严格匹配阀块端部的安装孔位公差，安装时能够实现快速定位，降低装配环节的对位难度。安装耳的位置特意避开了端面上的流道对应区域，不会对阀块内部的流道布局造成干涉，同时对称的布局也能保证螺栓锁紧后，端罩与阀块贴合面的压力均匀分布，避免局部压力不足导致密封失效，或者局部压力过大导致端罩变形。

从安装边界尺寸来看，主体外径需要匹配对应阀块的端部止口尺寸，止口配合面的公差控制在h7级别，保证装配后两者的同轴度，避免出现偏心导致的密封间隙。安装耳的外伸长度控制在合理范围内，既保证螺栓安装时有足够的操作空间，也不会因为外伸过长导致零件整体占用空间过大，影响底盘周边的管路、线束布置。端罩的轴向深度需要完全覆盖阀块端部的外露阀芯部件，同时预留1-2mm的安全间隙，避免车辆振动过程中端罩与内部运动部件发生摩擦干涉。内壁的加强筋布局沿着径向均匀分布，既提升了端罩整体的抗变形能力，在受到外部挤压时不会出现大面积凹陷，也不会因为筋位过多导致零件成型时出现缩痕、气孔等工艺缺陷。

在实际建模过程中，这类零件需要优先保证安装孔位、止口配合面、中心通孔的位置度公差，所有的圆角过渡都要匹配工艺要求，避免出现尖锐棱角导致的应力集中，同时也要兼顾成型工艺的拔模角度，避免出现倒扣结构导致模具结构复杂化，提升零件的量产可行性。对于结构设计从业者来说，这类防护端罩的设计看似简单，实则需要平衡防护性能、安装可靠性、工艺可行性、空间占用等多方面的工程需求，每一处结构细节都对应实际装车工况下的具体需求，不存在多余的装饰性结构。
