阀块配套钣金防护安装壳体结构设计

　　这款钣金壳体主要应用在工业流体控制场景中，作为阀块配套的电控单元防护安装载体，承担容纳阀块控制电路板、接线端子以及相关传感元件的作用，在液压站、流体输送管线、工业自动化控制阀组等场景中，能够为内部精密电控部件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅以及意外磕碰对内部元件的损伤，同时兼顾内部元件的散热需求与外部接口的对接便利性。从结构设计思路来看，整体采用折弯一体成型的钣金加工工艺，减少拼接焊缝带来的结构强度短板与加工成本，壳体主体采用1.5mm厚度的冷轧钢板作为基材，兼顾结构刚性与整体重量控制，避免壳体过重对阀块安装面造成额外负载。

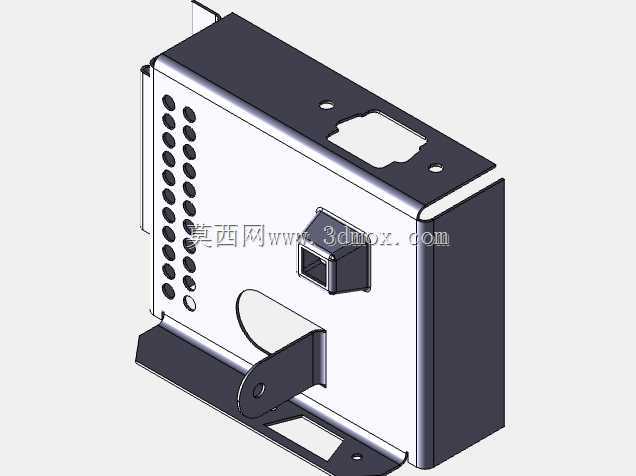

　　壳体侧面设计有阵列式圆形散热通孔，孔位排布避开内部电路板的元件安装区域，在保证通风散热效率的同时，不会因为开孔降低侧板的结构抗形变能力，散热孔的孔径控制在5mm，既可以保证空气流通带走电路板工作产生的热量，又能阻挡车间内较大尺寸的金属碎屑、杂物落入壳体内部造成电路短路。壳体顶面预留了异形接口开孔与两个圆形安装定位孔，异形开孔对应内部电路板的外接通讯接口或者电源接口位置，安装时外部接线插头可以直接穿过开孔与内部接口对接，不需要额外拆解壳体，两个圆形定位孔用于壳体与上方盖板或者外部安装支架的螺丝固定，孔位周边做了沉台设计，螺丝安装后头部不会突出壳体表面，避免安装过程中与周边管线发生刮蹭。

　　壳体正面设计有突出的方形接口安装座，该结构通过折弯焊接与主体侧板连接，用于安装阀块控制的外接信号接头或者气路接头，安装座的尺寸匹配常用的工业矩形接头规格，周边预留了螺丝固定孔位，接头安装后可以实现IP54级的防护效果，避免水汽从接口位置渗入壳体内部。壳体下部延伸出带铰接孔的安装支耳，支耳采用双层钣金折弯加强结构，铰接孔内可穿装固定销轴，实现壳体与阀块基座的铰接安装，既可以保证壳体安装后的固定稳定性，又能在需要检修内部元件时，直接松开固定卡扣将壳体沿销轴翻转，不需要完全拆除壳体就能完成内部元件的调试与维护，大幅降低现场运维的工作量。壳体底部设计有镂空的走线槽位，内部电路板与阀块本体之间的连接线缆可以通过该槽位直接排布，槽位边缘做了翻边钝化处理，避免钣金锐边割破线缆绝缘层造成短路隐患。从安装边界尺寸来看，壳体整体宽度控制在120mm，高度100mm，深度85mm，属于紧凑型的阀块配套电控壳体，安装时不会占用阀块周边过多的管线排布空间，支耳的铰接孔中心距壳体底面的高度为15mm，匹配市面上多数标准阀块的基座安装面高度，不需要额外制作转接支架就能完成适配安装。

　　壳体的所有外露边缘都做了钝化去毛刺处理，避免安装与运维过程中划伤操作人员，钣金拼接位置采用点焊连接后打磨平整，整体表面可根据使用场景做喷塑或者镀锌处理，提升壳体的防锈耐腐蚀能力，在潮湿或者有轻度腐蚀的工业环境中也能长期稳定使用。在结构强度验证层面，壳体侧板的折弯圆角设置为R1，既符合钣金加工的最小折弯半径要求，避免折弯处出现材料开裂问题，又能保证侧板拼接时的贴合精度，减少组装后的缝隙宽度。壳体内部预留了两个M3的铜柱安装位，用于固定内部的印刷电路板，铜柱安装位的位置精度控制在±0.1mm，保证电路板安装后接口与顶面、正面的开孔位置完全对齐，不会出现接口错位导致插头无法插入的问题。
