阀块配套弧形定位夹持手指结构

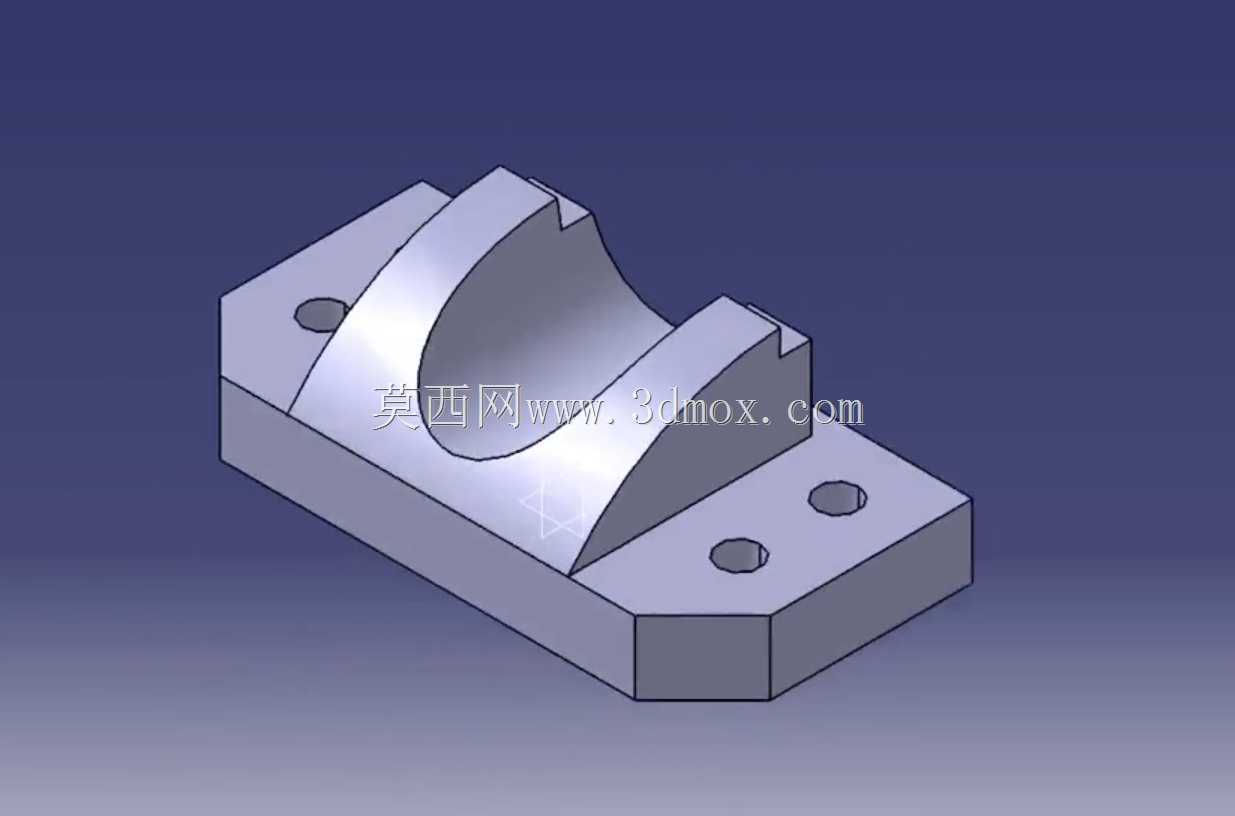

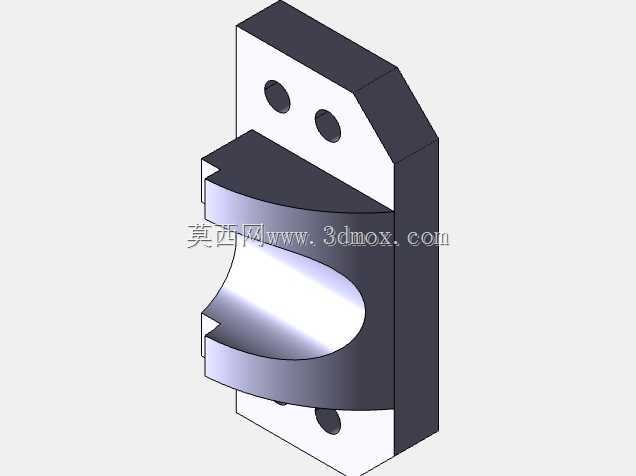

在流体控制类阀组的装配、检测工位上，这类弧形定位手指是工位夹具里直接接触阀块工件的核心定位元件，主要承担工件入位后的径向约束与姿态保持作用，避免阀块在后续锁付、通油测试、密封圈压装工序中出现偏移、转动，保证各工序的加工基准统一。从结构形态来看，该构件底部为带两个安装沉孔的矩形安装基座，基座两侧做了切边处理，既缩减了安装时的占用空间，也能在夹具基板安装时提供防呆对位的参考边，避免装反导致定位弧面错位。基座上方的弧形定位面采用半包围式开口结构，弧面曲率与待定位阀块的圆柱段外径完全匹配，接触区域做了等宽的贴合面设计，相比点接触式定位结构，能大幅降低单位面积的接触压强，避免软质阀块表面出现压痕，同时弧面两侧设置的凸起挡边，可限制阀块沿轴向的窜动，无需额外增设轴向挡块就能完成六个自由度中的五个约束，仅保留工件沿垂直方向的取放自由度，适配自动化上下料的取件路径。

设计过程中首先要匹配待夹持阀块的外径公差，定位弧面的内径尺寸需按照阀块外径的最大实体尺寸预留0.02-0.05mm的配合间隙，间隙过小会导致工件卡滞无法顺利入位，间隙过大则会出现定位偏移，影响后续工序的位置精度。底部安装孔的孔距公差控制在±0.01mm范围内，保证构件安装到夹具基板后，弧面中心与工位的作业中心重合，两个安装沉孔的深度设计需保证螺丝锁付后螺丝头部不高出基座底面，避免安装时出现虚位，基座底面的平面度要求控制在0.02mm以内，保证安装后构件不会出现倾斜，导致弧面与工件轴线不平行。

从实际应用场景来看，这类定位手指不仅可用于阀块装配工位，在阀块的去毛刺、尺寸检测、激光打标工位也可通用，只需根据对应工位的基板安装孔位调整底部基座的安装孔距即可，无需重新设计上部的定位弧面结构。构件的整体高度设计需匹配上下料机械手的取件高度，弧面顶端的高度要低于阀块被夹持位置的高度1-2mm，避免机械手取件时与定位构件发生碰撞，基座的厚度设计需满足反复装夹的强度要求，在长期承受工件放置的冲击力、侧向挤压力时不会出现变形，保证定位精度的长期稳定性。弧面与基座的连接位置做了圆弧过渡处理，避免应力集中导致的构件断裂，同时过渡圆弧也能减少工件入位时的刮擦，保护工件表面的镀层或加工面。

在安装边界方面，该构件安装时需要在夹具基板上预留对应尺寸的安装位，基座两侧的切边距离相邻夹具元件的距离需不小于3mm，预留出扳手锁付螺丝的操作空间，弧面前方的取件空间需保持无遮挡，满足自动化机械手的运动路径要求，避免上下料过程中发生干涉。相比一体式的夹具定位结构，这种分体式的定位手指在磨损后可单独更换，无需更换整个夹具基板，能大幅降低工位的维护成本，同时针对不同外径的阀块，只需更换对应弧面尺寸的定位手指即可快速切换生产型号，适配多品种阀块的柔性生产需求。
